10

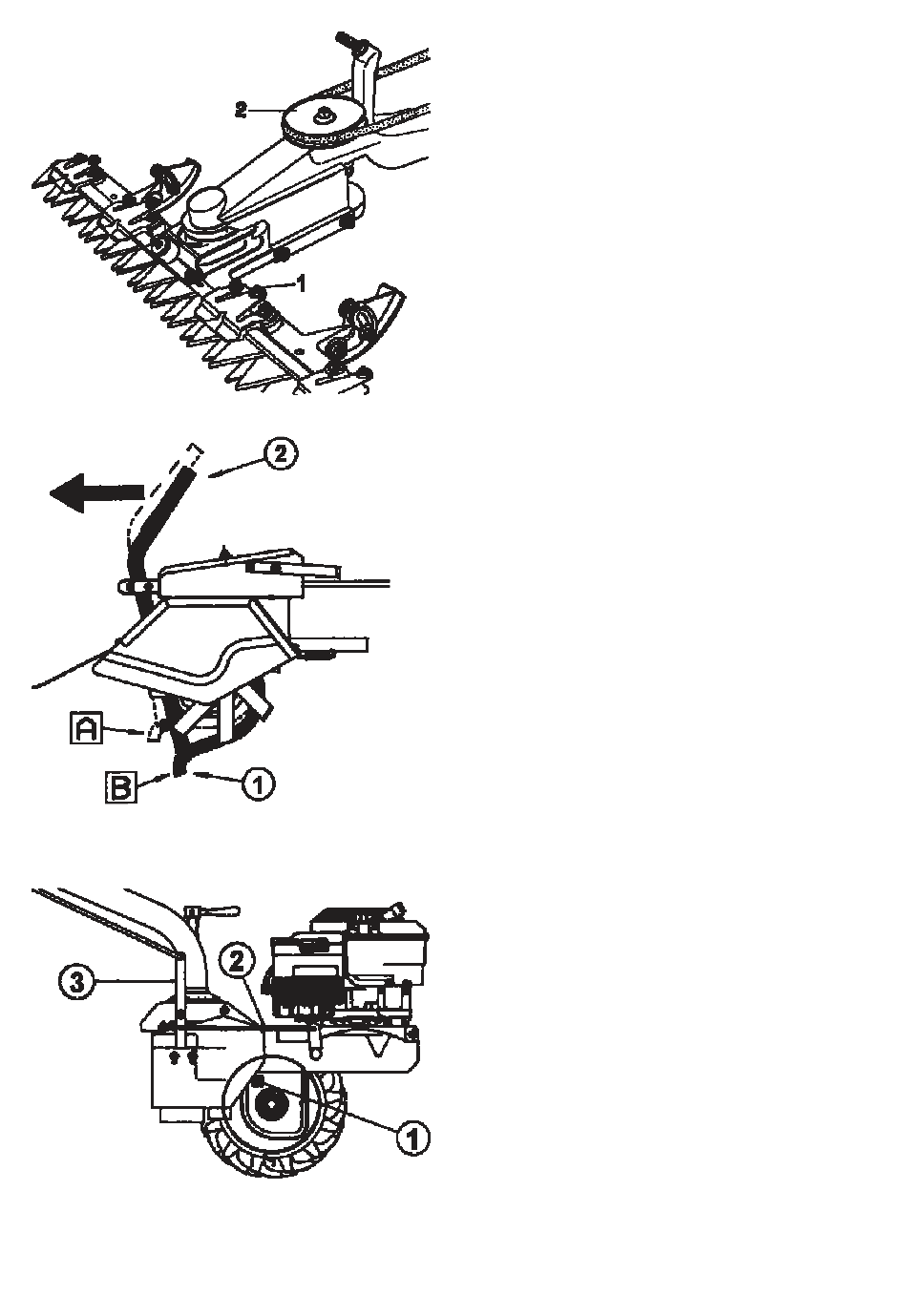

- RÉGLAGE DE LA LAME (Fig. 10)
Après remplacement d'une lame ou après quelque heures de travail, i
est indispensable de régler les guide-lames au moyen des vis (1) et de
l'écrou respectif de blocage.
Pour le contrôle de chaque réglage, il faut démonter d'abord le capot et
ensuite faire tourner lentement la poulie (2) à la main pour vérifier que les
lames bougent librement.
11 -
RÉGLAGE DU TIMON (Fig. 11)
Pour obtenir un bon binage et une marche régulière du motoculteur, la
fraise est dotée d'un timon (1) qui règle la profondeur des fléaux.
En tirant le levier de commande (2) en arrière et en le déplaçant vers le
haut ou le bas on contrôle la pénétration dans le sol. Le réglage est
correct quand la machine avance à une vitesse constante sans
soubresauts (dans ce cas déplacez le levier vers la position B) ou
affaissement de la roue et de la fraise (dans ce cas déplacez le levier
vers la position A).
BINAGE DE SOLS DURS: placez le timon dans la position (B). Cette
position correspond à une faible profondeur de travail. BINAGE DE
SOLS MEUBLES: Placer le timon dans la position (A). Cette position
correspond à une grande profondeur de travail.
Démarrer le moteur avec le timon dans la position (B), pour éviter
que les fléaux éraflent la surface du sol.
12 -
BOÎTE DE VITESSES (Fig. 12-13)
Lubrifiant: utilisez de l'huile SAE 80. Pour vérifiez le niveau: mettez la
machine sur un sol plat.
Dévissez le bouchon (1) et contrôlez que l'huile se trouve au niveau
inférieur du trou. Le bouchon de remplissage correspond au niveau de
l'huile. Contrôlez le niveau toutes les 60 heures de travail.
Pour vidanger l'huile: enlevez le bouchon (1) et inclinez le motoculteur.
Vidangez l'huile quand le moteur est encore chaud.
A la fin de la vidange inclinez la machine, ravitaillez avec de l'huile
neuve jusqu'au niveau inférieur du trou et vissez le bouchon (1).
(Suite, fig.13 suivante)
