7 -

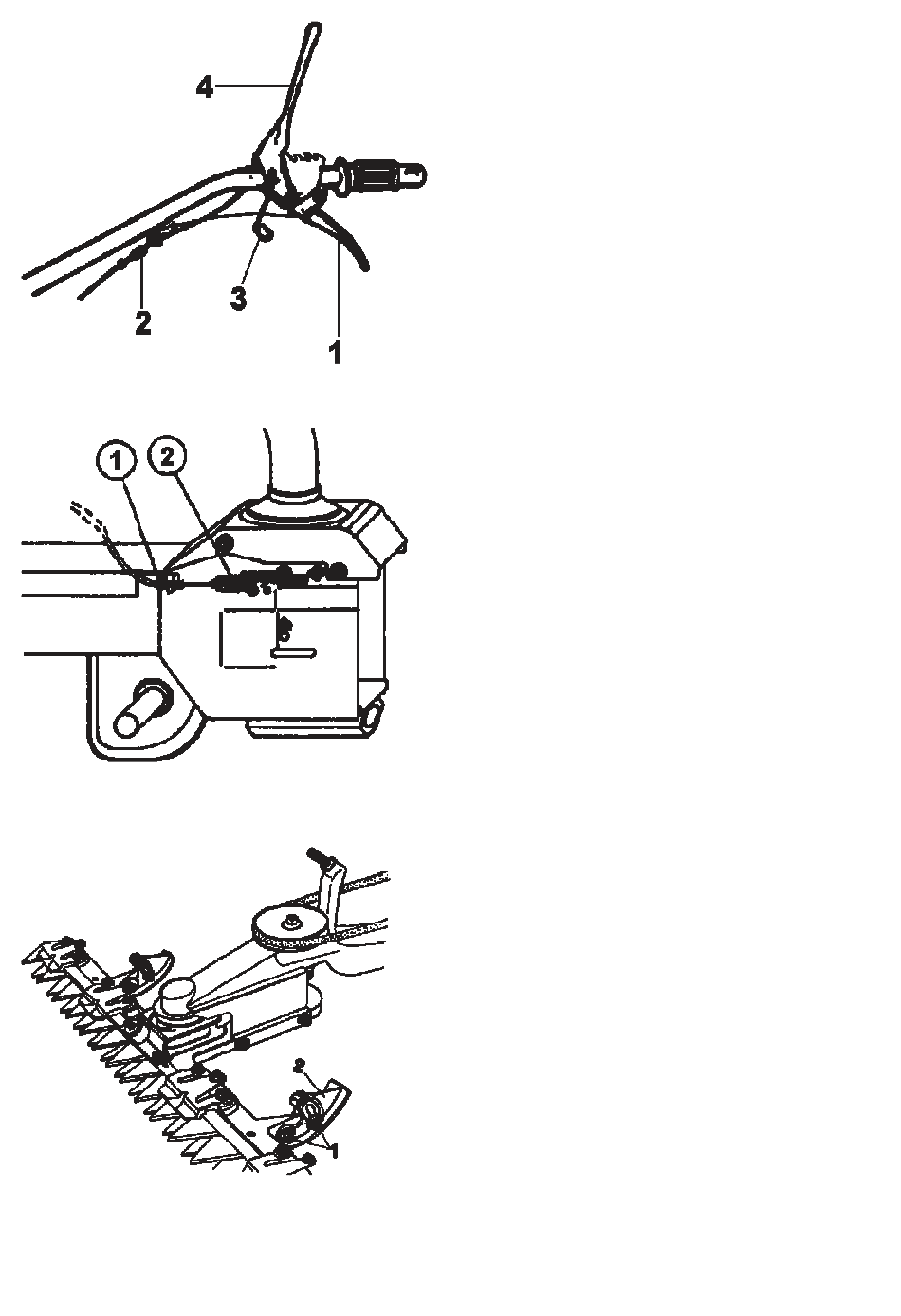

RÉGLAGE DE LA COURROIE DE MOUVEMENT DES
ACCESSOIRES (Fig. 7)
Pour augmenter la tension de la courroie entre la machine et l'outil il
faut intervenir sur le registre (2) de manière à ce que l'outil commence
à travailler seulement quand le levier de commande a dépassé la
moitié de sa course (Fig. 7).
Dans le cas de la barre de coupe, pour augmenter la tension
des deux courroies inférieures du mouvement de la barre,
il faut dévisser l'écrou (9) et enlever les entretoises entre les
poulies (Fig. 5)
Dans le cas de la fraise, il faut contrôler la tension de la
courroie (3, fig. 6).
ENCLENCHEMENT DE LA BARRE FAUCHEUSE (Fig. 7): tirer la
poignée de sûreté (3) et après baisser le levier d'enclenchement de
l'outil (4).
8 -
MISE AU POINT DE LA COMMANDE DU TENDEUR
DE COURROIE (Fig. 8)
Attention - Les roues doivent commencer à tourner après
que le levier de commande a dépassé la mi-course.
Quand le levier est tiré (position de travail) le ressort de
charge du tendeur de courroie (détail 2) devra s'allonger
de 6 à 8 mm environ.
Afin d'obtenir les conditions susmentionnées, il faut agir
sur l'écrou (1) installé en proximité de la commande
tendeur de courroie.
9 -
RÉGLAGE DE LA HAUTEUR DE LA BARRE DE COUPE (Fig. 9)
Régler la hauteur de coupe au moyen des patins prévus à cet effet, en
fonction des exigences et des aspérités du terrain.
Effectuer les opérations suivantes sur chaque patin:
desserrer l'écrou (1), placer le patin (2) dans la position voulue,
serrer les écrous (1).
Page 5 sur 9
