9. Principes d'installation
9.1 Repère d'installation Anl 1
(Cette installation ne comprend pas de préparation d'ECS)
VL RL
1)
Lorsque des thermostats ou des thermostats de sécurité sont utilisés, l'organe de réglage nécessite un servo-
moteur avec retour à 0 selon DIN 3270
2)
Homologation selon DIN 4751 avec la combinaison de thermostats TR/STW, lorsque l'installation doit être
conforme à une partie de DIN 4747

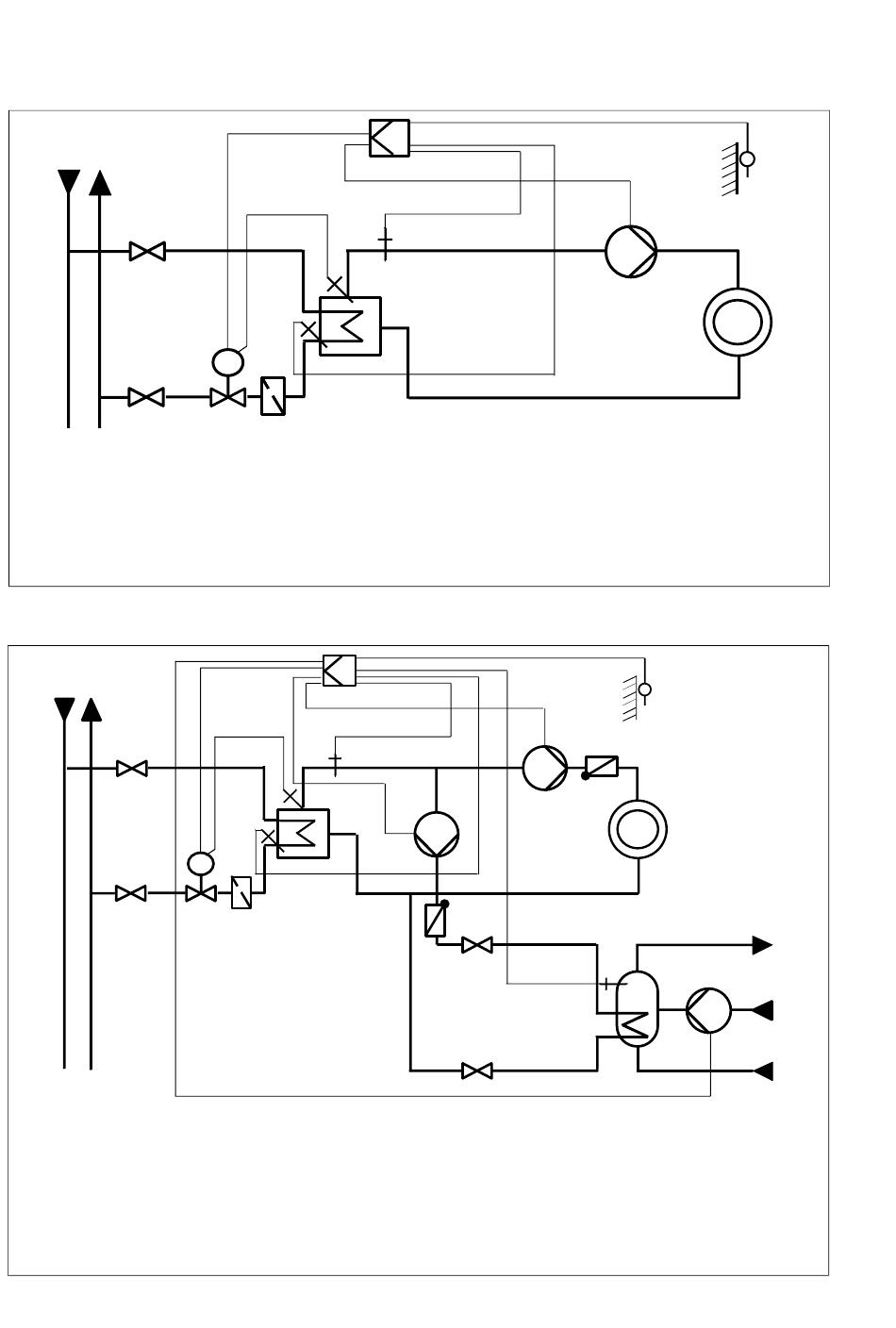

Fig. 16 ⋅ Anl 1 régulation de la température de départ en fonction des conditions climati-
ques avec limitation progressive de la température de retour
9.2 Repère d'installation Anl 2, avec commutation de pompes (FB 9 = 0)
VL RL
1)
Lorsque des thermostats ou des thermostats de sécurité sont utilisés, l'organe de réglage nécessite un servo-
moteur avec retour à 0 selon DIN 3270
2)
Homologation selon DIN 4751 avec la combinaison de thermostats TR/STW, lorsque l'installation doit être
conforme à une partie de DIN 4747
Fig. 17 ⋅ Anl 2 régulation de la température de départ en fonction des conditions climati-
ques avec limitation progressive de la température de retour et préparation d'ECS par bal-
lon sur la boucle secondaire
38
2)
RüF
1)
M
2)
VF
RüF
1)
M
VF
UP
SLP
UP
AF
ZP
SF1
AF
WW
Zirk.
KW
