9 x Inspection et maintenance
6. Régénérez la boîte à condensats.
● Rincez la boîte à condensats à l'eau courante selon le
principe du contre-courant jusqu'à ce que l'eau qui en
sorte soit claire (fig. 9-8). Ce faisant, secouez plusieurs
fois la boîte à condensats pour que les dépôts puissent se
détacher.
● Lors d'un agent de neutralisation usé, retirez le manchon
de raccordement (fig. 9-5, pos. 1) de l'écoulement des
condensats et remplacez l'agent de neutralisation par le
biais de cette connexion.
7. Vérifiez le flexible de raccordement et nettoyez si nécessaire
le raccordement d'eaux usées.

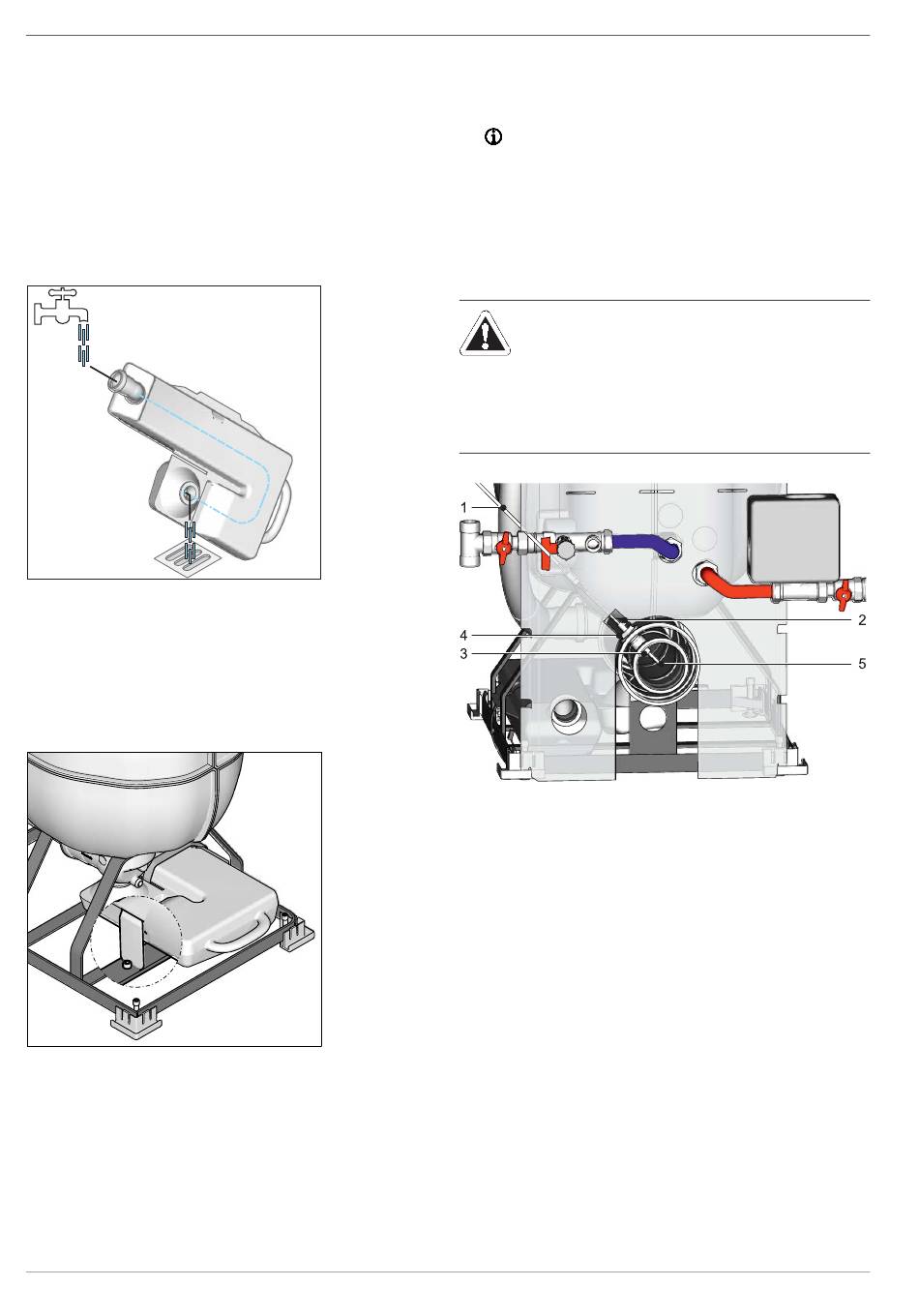

Fig. 9-8 Rinçage la boîte à condensats
8. Placez la boîte à condensats sous la chaudière.
9. Raccordez le flexible à la boîte à condensats (voir fig. 4-11).
10. Fixez le manchon de raccordement (fig. 9-5, pos. 1) sur le
raccordement enfichable du condensat sur le conduit
d'évacuation.
11. Pivotez le collier de stabilisation vers le bas et enclenchez-le.
Fig. 9-9 Enclenchement du collier de stabilisation
12. Fermez la bande de fixation (voir fig. 9-4, pos. 3) et fixez-la
fermement. Tendez la bande de façon à ce que le manchon
de raccordement ne puisse pas se desserrer (si nécessaire,
bloquez-le avec une cale).
13. Remplissez la boîte à condensats d'eau (voir chapitre 4.7
« Raccorder l'écoulement de condensats »).
46
9.2.4 Vérification de la température des fumées
La température des fumées peut-être contrôlée.
– Sur l'élément de commande dans le panneau de commande
de la chaudière, commutateur rotatif en position : « Info »
,
– au niveau de la zone de mesure du conduit d'évacuation des
fumées, avec un thermomètre de fumées.
Si la température des fumées est supérieure à celle de la chau-
dière de 20 °K après un fonctionnement de 10 minutes, il faudra
procéder au nettoyage de la chambre de combustion
(voir section 9.2.5).
Contrôler la sonde de température des fumées
ATTENTION !
La position du capteur de température des fumées est
ajustée en atelier à l'aide d'une vis de fixation. La mo-
dification de cette position influe sur le fonctionnement
correct du capteur de température des fumées.
● Ne desserrez jamais la vis de fixation (fig. 9-10,
pos. 2) lors du contrôle du capteur.
1 Câble du capteur connecté au panneau de commande de la chau-
dière
2 Vis de fixation - Ne pas desserrer !
3 Douille de guidage
4 Ecrou d'accouplement
5 Capteur de température des fumées
Fig. 9-10 Emplacement du capteur de température des fumées
● Dévissez l'écrou d'accouplement (fig. 9-10, pos. 4) et retirez
avec précaution le capteur de température des fumées avec
la douille de guidage (fig. 9-10, pos. 3).
● Vérifiez que le capteur de température des fumées n'est pas
sale et qu'il ne montre aucune trace de corrosion ; nettoyez-
le si nécessaire. Pour ce faire, n'utilisez pas d'accessoire de
nettoyage en métal (par exemple brosse en acier).
● Lors du remplacement du capteur de température des
fumées, veillez à ce que l'extrémité du capteur de tempé-
±2 mm
rature des fumées 28 dépasse de la douille de guidage.
FA ROTEX A1 BOe - 03/2013
