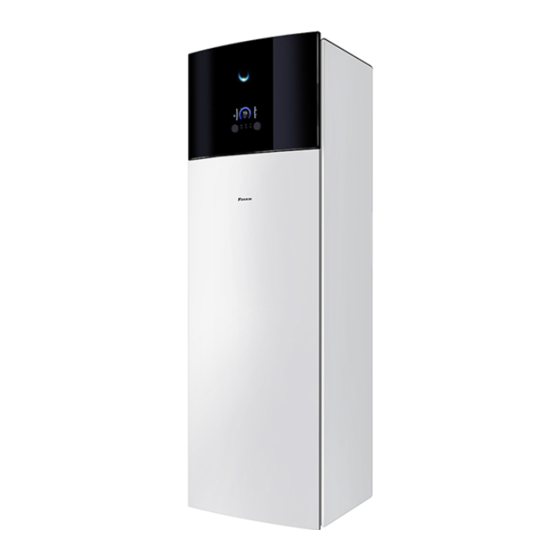

- Page 1 Manuel d'utilisation Daikin Altherma 3 R F+W EHBH04E*6V EHBH08E*6V EHBH08E*9W EHBX04E*6V EHBX08E*6V EHBX08E*9W EHVH04S(U)18E*6V EHVH04S(U)23E*6V EHVH08S(U)18E*6V EHVH08S(U)23E*6V EHVH08S18E*9W EHVH08S23E*9W EHVX04S18E*3V EHVX04S18E*6V EHVX04S23E*3V EHVX04S23E*6V EHVX08S18E*6V EHVX08S23E*6V Manuel d'utilisation EHVX08S18E*9W Français Daikin Altherma 3 R F+W EHVX08S23E*9W...
-
Page 2: Table Des Matières
................. 21 Il est possible que les dernières révisions de la documentation 9 Mise au rebut fournie soient disponibles sur le site Web Daikin de votre région ou 10 Glossaire via votre installateur. La documentation d'origine est rédigée en anglais. Toutes les autres 11 Réglages installateur: tableaux à... -
Page 3: Instructions De Sécurité De L'utilisateur
Ce symbole signifie que les appareils électriques et électroniques NE peuvent PAS être mélangés à des ordures ménagères non triées. NE TENTEZ PAS de démonter le système: le démontage EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 4: Instructions D'utilisation Sûre
AVERTISSEMENT Le réfrigérant à l'intérieur de cette unité est légèrement inflammable, mais ne fuit PAS normalement. Si du réfrigérant fuit dans la pièce et entre en contact Manuel d'utilisation EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 5: Composants Dans Une Configuration Type Du Système
▪ Déplacez le curseur de gauche à droite. ▪ Confirmez le code pin et poursuivez. Code pin de l'utilisateur Le code pin de l'Utilisateur correspond à 0000. EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... - Page 6 [3.5] Zone secondaire > Loi Chauffage d'eau chauffage Zone supplémentaire – [3.6] Zone secondaire > Loi Rafraîchissement d'eau refroidissement 2 Modifiez la courbe de la loi d'eau. Manuel d'utilisation EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Daikin Altherma 3 R F+W 4P642728-1A – 2021.02...
-
Page 7: Eau Chaude Sanitaire
"5.8 Écran de la programmation: ▪ Guide de référence utilisateur Fonctionnement INFORMATION Le rafraîchissement ne s'applique qu'en cas de: ▪ Modèles réversibles ▪ Modèles de uniquement chauffage + kit de conversion EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... - Page 8 ▪ : tournez la molette droite. Naviguez dans les valeurs et réglages disponibles. ▪ appuyez molette droite. Confirmez votre choix et passez à l'élément suivant du menu. Manuel d'utilisation EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Daikin Altherma 3 R F+W 4P642728-1A – 2021.02...
-
Page 9: Structure De Menus: Vue D'ensemble Des Réglages Utilisateur
Accessible uniquement par l'installateur (***) Uniquement applicable si le WLAN est installé INFORMATION La visibilité des réglages dépend des réglages installateur sélectionnés et de la catégorie d'appareil. EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 10: Écrans Possibles: Vue D'ensemble
Chauffage au sol Passer à l'écran du menu principal. Ventilo-convecteur(s) Activer/désactiver les pistes de navigation. Radiateur Température intérieure mesurée Point de consigne pour la température de départ Manuel d'utilisation EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 11: Écran Du Menu Principal
Zone principale Indique le symbole applicable pour votre type d'émetteur de la zone °C °C – – principale. Zone secondaire Ballon Réglez la température de départ pour la zone principale. EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 12: Écran Détaillé Incluant Des Valeurs
Si une fonctionnalité est désactivée, l'icône Chauffage/refroidissement Marche de température correspondante sera grise à l'écran d'accueil. Ballon Arrêt 2 Réglez le fonctionnement sur Marche ou Arrêt. Manuel d'utilisation EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 13: Lecture Des Informations
▪ La température restera la même tant qu'il n'y a pas d'action à la fois réchauffer et rafraîchir une pièce. Vous devez indiquer au programmée. système le mode de fonctionnement à utiliser. EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 14: Modification De La Température De Départ Voulue
En mode programmé + de réchauffage, le contrôle de l'eau chaude sanitaire est le même qu'en mode programmé. Cependant, lorsque la température du ballon d'eau chaude sanitaire est inférieure à une Manuel d'utilisation EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 15: Utilisation Du Fonctionnement Puissant De L'ecs
Cet exemple indique comment définir un programme de température intérieure en mode chauffage pour la zone principale. Supprimer Modifier INFORMATION Copier Les procédures de réglage sont les mêmes pour les autres programmations. EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... - Page 16 Pour renommer le programme 1 Sélectionnez le nom du programme actuel. Supprimer Modifier Déf. util. 1 Copier Résultat : "C" s'affiche en regard du jour copié. 3 Sélectionnez Mardi. Déf. util. 1 Manuel d'utilisation EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Daikin Altherma 3 R F+W 4P642728-1A – 2021.02...
-
Page 17: Courbe De La Loi D'eau
▪ Zone supplémentaire - Chauffage ambiantes de moins en moins faibles. ▪ Zone supplémentaire - Rafraîchissement ▪ Ballon (uniquement disponible pour les installateurs) EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 18: Utilisation De Courbes De La Loi D'eau
: Chauffage au sol Ballon Restriction : Uniquement ▪ : Ventilo-convecteur disponible pour les installateurs. ▪ : Radiateur [5.C] Ballon > Loi d'eau ▪ : Ballon d'eau chaude sanitaire Manuel d'utilisation EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 19: Conseils Pour Économiser L'énergie
PAS la température intérieure baisser/s'élever de manière trop importante. Réchauffer/rafraîchir pièce nécessitera davantage de temps et d'énergie. EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 20: Dépannage
En cas de dysfonctionnement, le texte suivant apparaîtra sur l'écran d'accueil selon la gravité : ▪ : Erreur ▪ : Dysfonctionnement Vous pouvez obtenir une brève et une longue description du dysfonctionnement comme suit : Manuel d'utilisation EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 21: Symptôme: L'eau Qui Sort Du Robinet Est Trop Froide
Pour les redémarrer manuellement via l'interface utilisateur, accédez à l'écran du menu principal Erreur et confirmez que le chauffage d'appoint et/ou le booster ECS peut/peuvent reprendre la charge thermique. EHBH/X04+08EA/EF + EHVH/X04+08S(U)18+23EA/EJ Manuel d'utilisation Daikin Altherma 3 R F+W 4P642728-1A – 2021.02... -
Page 22: Mise Au Rebut
