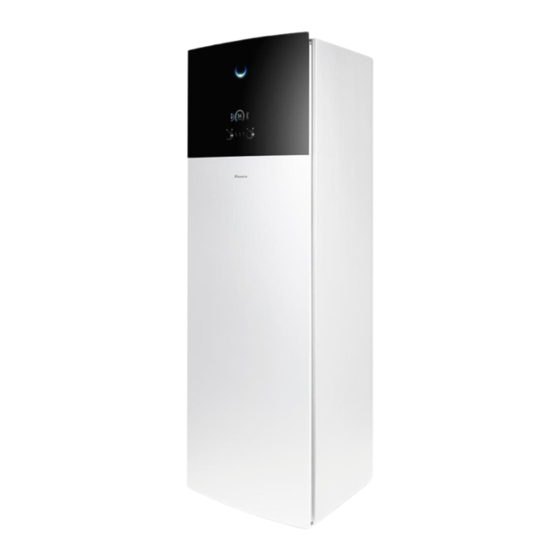

Daikin CKHWS180BJV3 Serie Manuel D'installation

Masquer les pouces Voir aussi pour CKHWS180BJV3 Serie:

Guide de référence utilisateur (56 pages)

Guide de référence installateur (152 pages)

Manuel d'utilisation (20 pages)

page de 36

/ 36
Signets

Liens rapides

Télécharger ce manuel

https://daikintechnicaldatahub.eu

Manuel d'installation

Série split R32 – ballon d'eau chaude

sanitaire (180 l/230 l)

CKHWS180BJ▲V3▼

CKHWS230BJ▲V3▼

Manuel d'installation

Français

▲= 1, 2, 3, ..., 9, A, B, C, ..., Z

Série split R32 – ballon d'eau chaude sanitaire (180 l/230 l)

▼= , , 1, 2, 3, ..., 9

Sommaire des Matières pour Daikin CKHWS180BJV3 Serie

Page 1 https://daikintechnicaldatahub.eu Manuel d'installation Série split R32 – ballon d'eau chaude sanitaire (180 l/230 l) CKHWS180BJ▲V3▼ CKHWS230BJ▲V3▼ Manuel d'installation Français ▲= 1, 2, 3, …, 9, A, B, C, …, Z Série split R32 – ballon d'eau chaude sanitaire (180 l/230 l) ▼= , , 1, 2, 3, …, 9...
Page 2 Après le raccordement du câblage électrique à l'unité intérieure..................20 La dernière révision de la documentation fournie est publiée sur le site régional Daikin et est disponible auprès de votre revendeur. 7 Configuration Les instructions originales sont rédigées en anglais. Les autres Vue d'ensemble: configuration ..........
Page 3 AVERTISSEMENT ▪ Pour accéder au Heating Solutions Navigator, il est nécessaire Assurez-vous que l'installation, l'entretien, la maintenance de s'enregistrer sur la plateforme Stand By Me. Pour plus et la réparation sont conformes aux instructions de Daikin d'informations, reportez-vous à https:// à...
Page 4 3 A propos du carton AVERTISSEMENT Unité intérieure Utilisez TOUJOURS des câbles multiconducteurs pour les câbles d'alimentation. 3.1.1 Retrait des accessoires de l'unité intérieure MISE EN GARDE N'insérez ou ne placez PAS une longueur de câble excessive à l'intérieur de l'unité. 1×...
Page 5 Différence de Différence de AVERTISSEMENT hauteur extérieur- hauteur intérieur- Assurez-vous que l'installation, l'entretien, la maintenance intérieur intérieur et la réparation sont conformes aux instructions de Daikin Unité extérieure ≤30 m ≤7,5 m à législation vigueur (par exemple installée plus haut réglementation nationale sur le gaz) et sont effectués...
Page 6 4 Installation de l'unité 4.1.3 Configurations d'installation AVERTISSEMENT Pour les unités qui utilisent le réfrigérant R32, toute ouverture de ventilation et cheminée nécessaires doivent rester bien dégagées. Selon le type de pièce dans laquelle vous installez l'unité intérieure, plusieurs configurations d'installation sont admises: Type de pièce Configurations admises Salle de séjour, cuisine, garage, grenier, sous-sol, réserve...
Page 7 4 Installation de l'unité AVERTISSEMENT Raccord de cheminée. Lors du raccordement d'une cheminée, tenez compte des points suivants: ▪ Le point de raccordement de l'unité pour la cheminée = raccord mâle 1". Utilisez un élément correspondant compatible pour la cheminée. ▪...
Page 8 4 Installation de l'unité CONFIGURATION 2 CONFIGURATION 2: conditions pour ouvertures de ventilation Si vous voulez profiter de la surface de sol de la pièce adjacente, vous devez fournir 2 ouvertures (une en dessous et une au-dessus) entre les pièces afin d'assurer une ventilation naturelle.
Page 9 4 Installation de l'unité Démarrez la CONFIGURATION 2 H1, ΔH1 nv-min Calculez la surface de sol totale. Voir le tableau 4: Cherchez la surface minimum de l'ouverture du bas pour total une ventilation naturelle avec la pièce adjacente (A ) pour la charge de pièceA pièceB nv-min...
Page 10 4 Installation de l'unité CONFIGURATION 3 DÉMARREZ LE GABARIT 3 Vous pouvez installer l'unité dans la pièce A si vous faites passer la cheminée hors du bâtiment. Voir le tableau 3: Est-il possible de faire passer la cheminée hors du bâtiment en respectant la longueur maximale de la cheminée? Vous ne pouvez PAS installer l'unité...
Page 11 4 Installation de l'unité Tableau 3: longueur de cheminée maximale En cas d'installation d'une cheminée, la longueur de cheminée doit être inférieure à la longueur de cheminée maximale. • Utilisez les colonnes avec la charge de réfrigérant correcte. Pour les charges de réfrigérant intermédiaires, utilisez les colonnes avec la valeur plus élevée.
Page 12 4 Installation de l'unité Surface d'ouverture minimum pour ventilation naturelle A (m²) - En cas de charge de réfrigérant=3,3 kg Hauteur d'évacuation (m) Surface de sol de pièce A (m²) 2,50 5,00 10,00 15,00 20,00 25,00 30,00 2,86 0,031 3,06 0,028 Manuel d'installation CKHWS180+230BJV3 Série split R32 –...
Page 13 4 Installation de l'unité CONFIGURATION 4 Ouverture et fermeture de l'unité CONFIGURATION 4 admise uniquement pour 4.2.1 Ouverture de l'unité intérieure installations dans des locaux techniques (pièce n'ayant JAMAIS d'occupants). Pour cette configuration, il n'y a pas d'exigences en Aperçu termes de surface de sol minimum si vous fournissez 2 ouvertures (une en dessous et une au-dessus) entre la pièce et l'extérieur afin d'assurer une aération naturelle.
Page 14 4 Installation de l'unité 4.2.2 Pour abaisser le coffret électrique Pendant l'installation, vous devrez pouvoir accéder à l’intérieur de l’unité intérieure. Pour faciliter l’accès par l‘avant, suspendre le coffret électrique à l’extérieur de l’unité, au-dessus du couvercle du coffret électrique haute tension. Exigence préalable: Le panneau de l'interface utilisateur et le panneau avant ont été...
Page 15 5 Installation des tuyauteries 4.3.2 Installation de l'unité intérieure Montage de l'unité intérieure 1 Soulevez l'unité intérieure de la palette et placez-la sur le sol. 4.3.1 Raccordement du flexible d'évacuation au Reportez-vous également à "3.1.2 Manipulation de l'unité intérieure" [ 4 4]. drain 2 Raccordez le flexible d'évacuation au drain.
Page 16 5 Installation des tuyauteries Degré de trempe de la canalisation et épaisseur de paroi Préparation de la tuyauterie d'eau Diamètre Degré de dureté Épaisseur (t) extérieur (Ø) REMARQUE Ø 6,5 mm (1/4") Recuit (O) ≥0,8 mm En cas de tuyaux en plastique, veillez à ce qu'ils soient entièrement étanches à...
Page 17 5 Installation des tuyauteries REMARQUE Il est important de TOUJOURS garantir le débit minimal. Si le débit minimal ne peut être atteint, une erreur de débit 7H sera générée (pas de chauffage ou de fonctionnement d'eau chaude sanitaire). Le ballon a un volume fixe. Assurez-vous que le circuit d'eau du ballon est rempli et vérifiez que la pression d'eau minimale de 1 ...
Page 18 6 Installation électrique REMARQUE Directives de raccordement du Pompe. Pour éviter un blocage du rotor de la pompe, câblage électrique mettez l'unité en service aussi vite que possible après avoir rempli le circuit d'eau. Couples de serrage Unité intérieure: INFORMATION Élément Couple de serrage (N•m) Veillez à...
Page 19 6 Installation électrique 1N~, 50 Hz, 230 V AC, 6.3 A 1 2 3 1 2 3 1 2 3 X11YB X11YA X11Y 1 2 3 X11YB 9 10 X11YA X11Y Câble d'interconnexion (=alimentation électrique principale) En cas d'alimentation électrique à tarif préférentiel Câble Files: (3+GND)×1,5 mm²...
Page 20 6 Installation électrique X6M Borne (à fournir) AVERTISSEMENT Le chauffage d'appoint DOIT disposer d'une alimentation REMARQUE électrique dédiée et DOIT être protégé par les dispositifs Ne sectionnez PAS ou ne retirez PAS le câble de sécurité exigés par la législation en vigueur. d'alimentation du chauffage d'appoint.
Page 21 7 Configuration Reportez-vous également aux sections suivantes: Sans câbles basse tension Avec câbles basse tension l'installateur" [ 4 21] ▪ "Accès aux réglages de ▪ "7.5 Structure de menus: vue d'ensemble des réglages installateur" [ 4 26] 7.1.1 Accès aux commandes les plus utilisées Changement de niveau d'autorisation de l'utilisateur Vous pouvez changer le niveau d'autorisation de l'utilisateur de la manière suivante:...
Page 22 7 Configuration La plupart des réglages peuvent être configurés à l'aide de la L'unité exécute automatiquement ces fonctions de protection si structure de menus. Si pour une quelconque raison vous devez nécessaire. Pendant l'installation ou l'entretien, ce comportement est modifier un réglage à l'aide des réglages de vue d'ensemble, vous non souhaité.
Page 23 7 Configuration 7.2.4 Assistant de configuration: chauffage Code Description d'appoint [5.8] [6-0E] Maximum: Température maximale que les Le chauffage d'appoint est adapté afin de pouvoir être relié aux utilisateurs peuvent sélectionner pour réseaux électriques européens les plus courants. La tension, la l'eau chaude sanitaire.
Page 24 7 Configuration ▪ Modifiez la pente pour augmenter ou réduire différemment la Code Description température cible du ballon pour des températures ambiantes [5.4] [6-0C] Point de consigne de différentes. Par exemple, si la température de l'eau du ballon est réchauffement: généralement satisfaisante mais trop froide à...
Page 25 7 Configuration Actions possibles sur cet écran INFORMATION Confirmez les modifications et revenez au sous- Points de consigne maximum et minimum menu. Vous ne pouvez pas configurer la courbe avec des températures supérieures ou inférieures aux points de consigne maximum et minimum définis pour le ballon. 7.3.3 Courbe 2 points Lorsque le point de consigne maximum ou minimum est...
Page 26 7 Configuration Structure de menus: vue d'ensemble des réglages installateur [9] Réglages installateur [9.3] Chauffage d'appoint Assistant de configuration Type de chauffage d'appoint Tension Chauffage d'appoint Configuration Urgence Puissance du niveau 1 Contrôle de la consommation électrique Fonctionnement Redémarrage auto Minuteur du mode rapide Fonction Éco d'énergie Programme d'allocation du chauffage d'appoint Désactiver les protections...
Page 27 Liste de contrôle de mise en service générale. En plus L'unité extérieure est correctement montée. des instructions de mise en service figurant dans ce chapitre, une liste de contrôle de mise en service générale est également disponible sur le Daikin Business Portal câblage place suivant été...
Page 28 9 Remise à l'utilisateur Afin de vérifier que le débit minimal lors de l'opération de INFORMATION dégivrage/fonctionnement du chauffage d'appoint est Si la température extérieure se situe en dehors de la plage garanti dans toutes les conditions. Reportez-vous à la de fonctionnement, l'unité...
Page 29 9 Remise à l'utilisateur ▪ Vérifiez que l'utilisateur dispose de la version imprimée de la documentation et demandez-lui de la conserver pour s'y référer ultérieurement. Informez l'utilisateur qu'il peut trouver documentation complète à l'URL mentionnée plus haut dans ce manuel. ▪...
Page 30 10 Données techniques Données techniques Un sous-ensemble des dernières données techniques est disponible sur le site web régional de Daikin (accessible au public). L'ensemble complet des dernières données techniques est disponible sur le Daikin Business Portal (authentification requise). 10.1 Schéma de tuyauterie: unité...
Page 31 10 Données techniques 10.2 Schéma de câblage: Unité intérieure Consulter le schéma de câblage interne fourni avec l'unité (à l'intérieur du couvercle du coffret électrique de l'unité intérieure). Une liste des abréviations utilisées est donnée ci-dessous. Notes à parcourir avant de démarrer l'unité Bornier de raccordement Anglais Traduction...
Page 32 10 Données techniques Schéma de raccordement électrique Pour plus de détails, vérifiez le câblage de l'unité. Alimentation électrique PIÈCE STANDARD Remarques: Unité intérieure alimentée depuis UNITÉ EXTÉRIEURE - En cas de câble de signalisation: maintenez un Unité intérieure alimentée séparément l'unité...
Page 36 4P779536-1 0000000Z 4P779536-1 2025.01...
