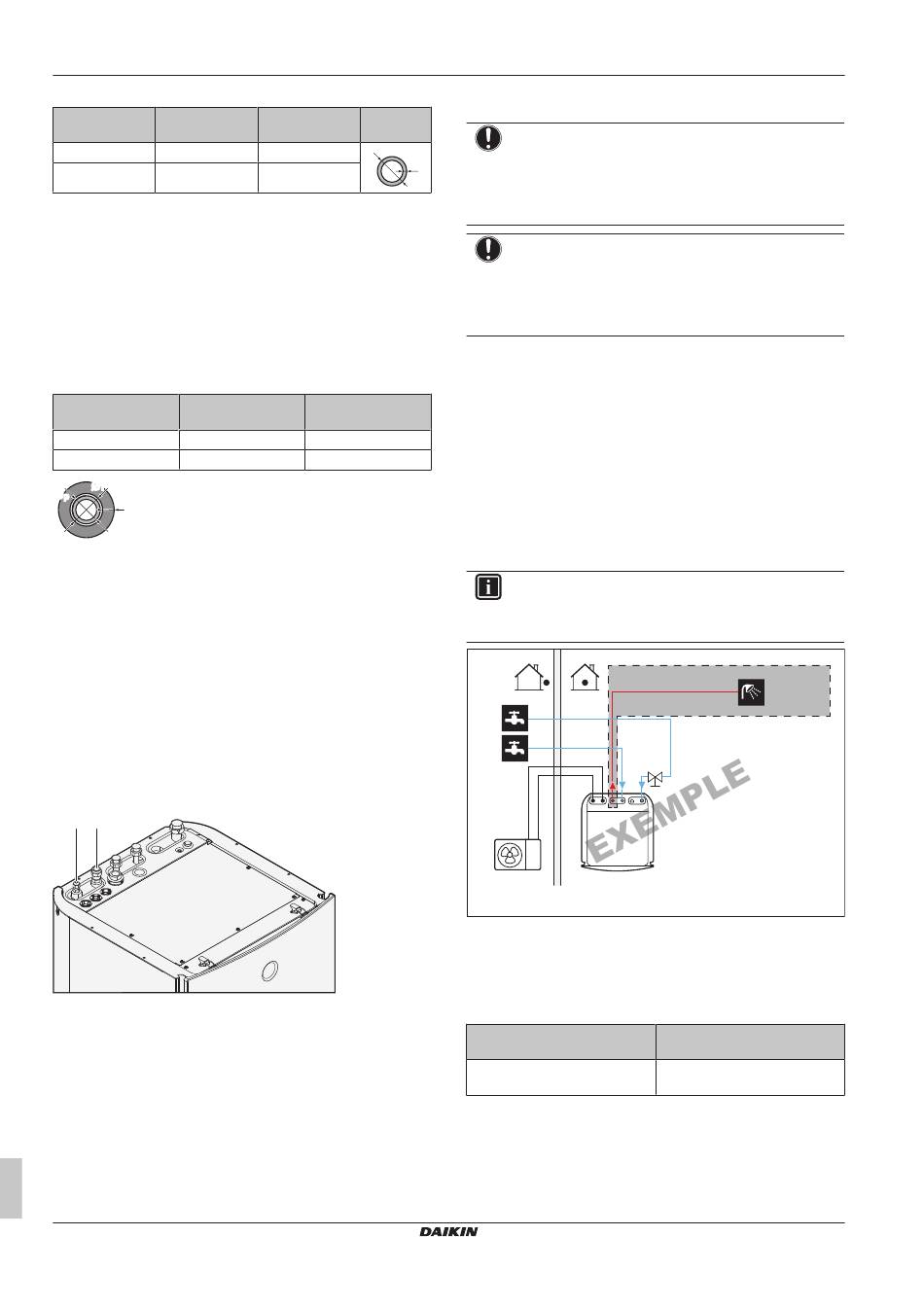

Daikin CKHWS180BJV3 Serie Manuel D'installation page 16

5 Installation des tuyauteries
Degré de trempe de la canalisation et épaisseur de paroi
Diamètre Degré de dureté
extérieur (Ø)
6,5 mm (1/4") Recuit (O)
15,9 mm (5/8") Recuit (O)
(a)
En fonction de la législation en vigueur et de la pression de travail
maximale (voir "PS High" sur la plaquette signalétique), une
épaisseur de tuyauterie plus grande peut être requise.
5.1.2 Isolation des conduites de réfrigérant
▪ Utilisez de la mousse de polyéthylène comme matériau
d'isolation:
▪ avec un taux de transfert de chaleur compris entre 0,041 et
0,052 W/mK (entre 0,035 et 0,045 kcal/mh°C),
▪ avec une résistance à la chaleur d'au moins 120°C.
▪ Épaisseur de l'isolation:
Diamètre extérieur Diamètre intérieur
du tuyau (Ø ) de l'isolation (Ø
p
6,35 mm (1/4") 7~10 mm
15,9 mm (5/8") 17~20 mm
Ø Ø
i i
Ø Ø
p p
t
Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'isolation doit alors
être d'au moins 20 mm afin d'éviter toute condensation sur la
surface de l'isolation.
5.2 Raccordement de la tuyauterie de
réfrigérant
Reportez-vous au manuel d'installation de l'unité extérieure pour
toutes les directives, spécifications et consignes d'installation.
5.2.1 Raccordement de la tuyauterie de
réfrigérant à l'unité intérieure
1 Raccordez la vanne d'arrêt du liquide de l'unité extérieure au
raccord du liquide réfrigérant de l'unité intérieure.
a b
a Raccord du liquide réfrigérant
b Raccord du gaz réfrigérant
2 Raccordez la vanne d'arrêt du gaz de l'unité extérieure au
raccord du gaz réfrigérant de l'unité intérieure.
Manuel d'installation
16
(a)
Épaisseur (t)
Ø
≥0,8 mm
t
≥1,0 mm
Épaisseur de
) l'isolation (t)
i
≥13 mm
≥13 mm
5.3 Préparation de la tuyauterie d'eau
REMARQUE
En cas de tuyaux en plastique, veillez à ce qu'ils soient
entièrement étanches
conformément à la norme DIN 4726. La diffusion
d'oxygène dans la tuyauterie peut causer une corrosion
excessive.
REMARQUE
Exigences pour le circuit d'eau. Veillez à respecter les
exigences en matière de pression d'eau et de température
d'eau ci-dessous. Pour les exigences supplémentaires en
matière de circuit d'eau, reportez-vous au guide de
référence installateur.
▪ Pression d'eau – eau chaude sanitaire. La pression d'eau
maximale est de 10 bars (=1,0 MPa) et doit être conforme à la
législation applicable. Prenez des dispositions adaptées au niveau
du circuit d'eau pour veiller à ce que la pression maximale ne soit
PAS dépassée (reportez-vous à
d'eau" [ 4 17]). La pression d'eau minimale pour
tuyauterie
fonctionner est de 1 bar (=0,1 MPa).
▪ Pression de l'eau - Circuit de chauffage pour l'eau chaude
sanitaire. La pression d'eau maximale est de 3 bar (=0,3 MPa).
Veillez à ce que la pression maximale ne soit PAS dépassée. La
pression d'eau minimale pour fonctionner est de 1 bar (=0,1 MPa).
▪ Température d'eau. La tuyauterie installée et les accessoires de
tuyauterie (vannes, raccords, etc.) DOIVENT résister aux
températures suivantes:
INFORMATION
La figure suivante est un exemple et peut NE PAS
correspondre totalement à la configuration de votre
système.
(*) Température maximale pour la tuyauterie et les accessoires
5.3.1 Vérification du débit
Débit minimal
Vérifiez que le débit minimal de l'eau chaude sanitaire est garanti
dans toutes les conditions.
Si l'opération est...
Production d'eau chaude
sanitaire/dégivrage
Série split R32 – ballon d'eau chaude sanitaire (180 l/230 l)
à la diffusion d'oxygène
"5.4.1 Raccordement de la
89°C (*)
Alors le débit minimal requis
est...
22 l/min
CKHWS180+230BJV3
4P779536-1 – 2025.01
