7 Configuration
# Code
[5.4] [6-0C] Point de consigne de
réchauffement:
▪ 30°C~min(50,[6‑0E])°C
Hystérésis (hystérésis du réchauffage)
Applicable lorsque la préparation de l'eau chaude sanitaire est en
mode programmé+de réchauffage. Lorsque la température du ballon
est inférieure à la température de réchauffage moins la température
de l'hystérésis du réchauffage, le ballon chauffe jusqu'à la
température de réchauffage.
# Code
[5.A] [6-08] Hystérésis du réchauffage
▪ 2°C~20°C
7.3 Courbe de la loi d'eau
7.3.1 Qu'est-ce qu'une courbe de la loi d'eau?
Fonctionnement de la loi d'eau
L'unité opère en fonction des conditions climatiques si la
température de départ voulue ou la température du ballon est
déterminée automatiquement par la température extérieure. Par
conséquent, elle est raccordée à un capteur de température sur la
paroi nord du bâtiment. Si la température extérieure descend ou
monte, l'unité compense immédiatement. Ainsi, l'unité n'a pas à
attendre un retour d'informations du thermostat pour augmenter ou
réduire la température de l'eau de sortie ou du ballon. De par sa
réaction plus rapide, elle empêche les hausses et les baisses
élevées de la température intérieure et de la température de l'eau au
niveau des robinets.
Avantage
Le fonctionnement de la loi d'eau réduit la consommation d'énergie.
Courbe de la loi d'eau
Pour être en mesure de compenser les différences de température,
l'unité s'appuie sur la courbe de la loi d'eau. Cette courbe définit la
température du ballon ou de l'eau de sortie nécessaire à différentes
températures extérieures. La pente de la courbe dépendant des
circonstances locales telles que le climat et l'isolation du bâtiment, la
courbe peut être réglée par un installateur ou un utilisateur.
Types de courbe de la loi d'eau
Il existe 2 types de courbes de la loi d'eau:
▪ Courbe 2 points
▪ Courbe pente-décalage
Le type de courbe à utiliser pour effectuer les réglages dépend de
vos préférences personnelles.
"7.3.4 Utilisation de courbes de la loi
Disponibilité
La courbe de la loi d'eau est disponible pour:
▪ Ballon
INFORMATION
Pour exploiter le fonctionnement de la loi d'eau, configurez
correctement le point de consigne du ballon. Reportez-
vous à la section "7.3.4 Utilisation de courbes de la loi
d'eau" [ 4 25].
7.3.2 Courbe pente-décalage
Pente et décalage
Définissez la courbe de la loi d'eau en fonction de sa pente ou de
son décalage:
Manuel d'installation
24
Description
Description
Reportez-vous à la section
d'eau" [ 4 25].
▪ Modifiez la pente pour augmenter ou réduire différemment la
température cible du ballon pour des températures ambiantes
différentes. Par exemple, si la température de l'eau du ballon est
généralement satisfaisante mais trop froide à faible température
ambiante, augmentez la pente afin que la température du ballon
soit de plus en plus chauffée en présence de températures
ambiantes de moins en moins faibles.
▪ Modifiez le décalage pour augmenter ou réduire de manière
égale la température cible du ballon pour des températures
ambiantes différentes. Par exemple, si la température du ballon
est toujours un peu trop froide à des températures ambiantes
différentes, augmentez le décalage afin d'augmenter de manière
égale la température cible du ballon pour toutes les températures
ambiantes.

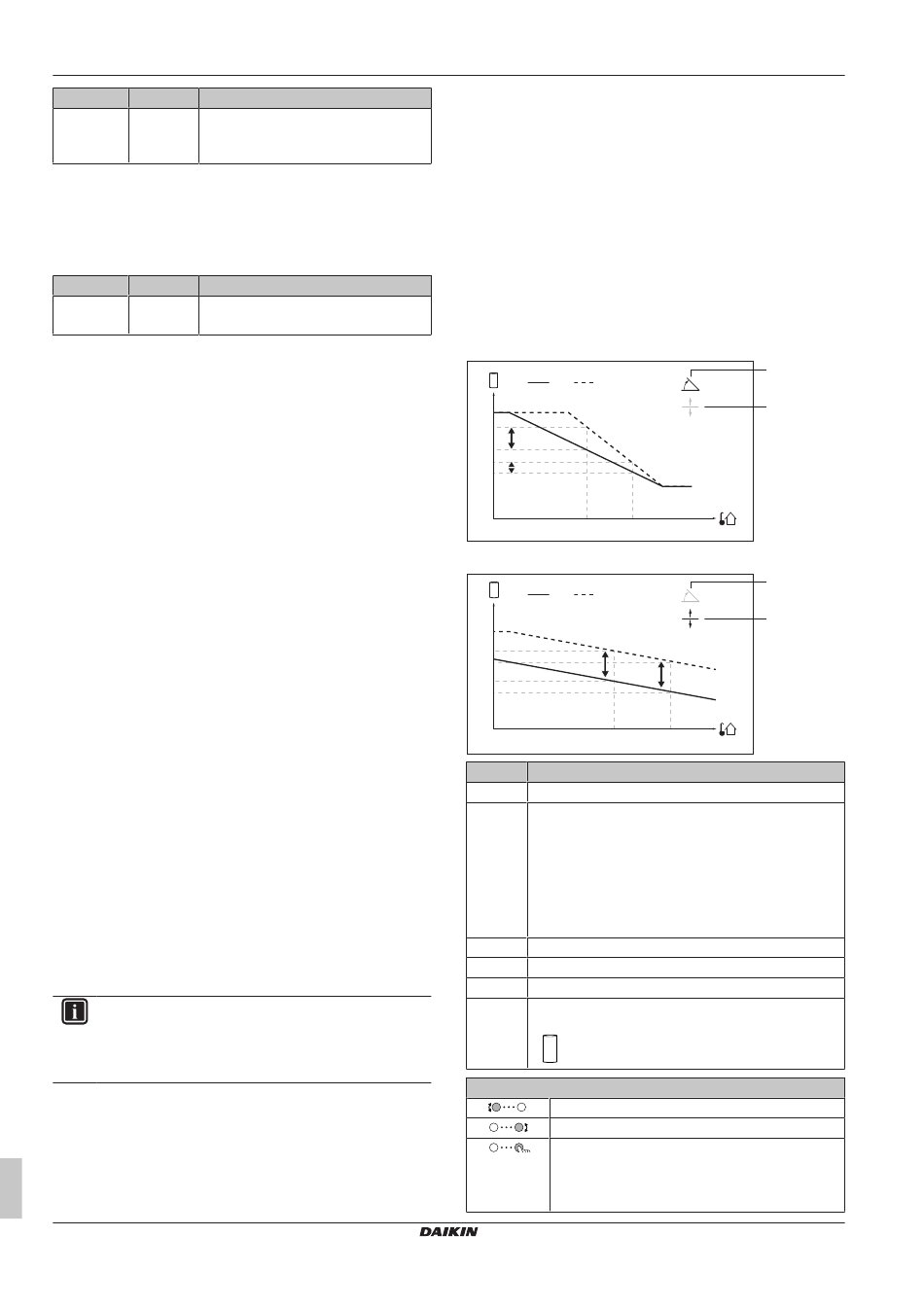

Exemples
Courbe de la loi d'eau lorsque la pente est sélectionnée:
a b
Y4
Y3
Y2
Y1
X1 X2
Courbe de la loi d'eau lorsque le décalage est sélectionné:
a b
Y4
Y3
Y2
Y1
X1
Élément
a Courbe de la loi d'eau avant les modifications.
b Courbe de la loi d'eau après les modifications (selon
exemple):
▪ Lorsque la pente est modifiée, la nouvelle température
préférée à X1 est inégalement supérieure à la
température préférée à X2.
▪ Lorsque le décalage
température préférée à X1 est également supérieure à
la température préférée à X2.
c Pente
d Décalage
X1, X2 Exemples de température ambiante extérieure
Y1, Y2, Exemples de température du ballon voulue. L'icône
Y3, Y4 correspond au ballon d'eau chaude sanitaire:
▪ : ballon d'eau chaude sanitaire
Actions possibles sur cet écran
Sélectionnez pente ou décalage.
Augmentez ou réduisez la pente/le décalage.
Lorsque la pente est sélectionnée: réglez la pente
puis passez au décalage.
Lorsque le décalage est sélectionné: réglez le
décalage.
Série split R32 – ballon d'eau chaude sanitaire (180 l/230 l)
c
d
c
d
X2
Description
est modifié, la nouvelle
