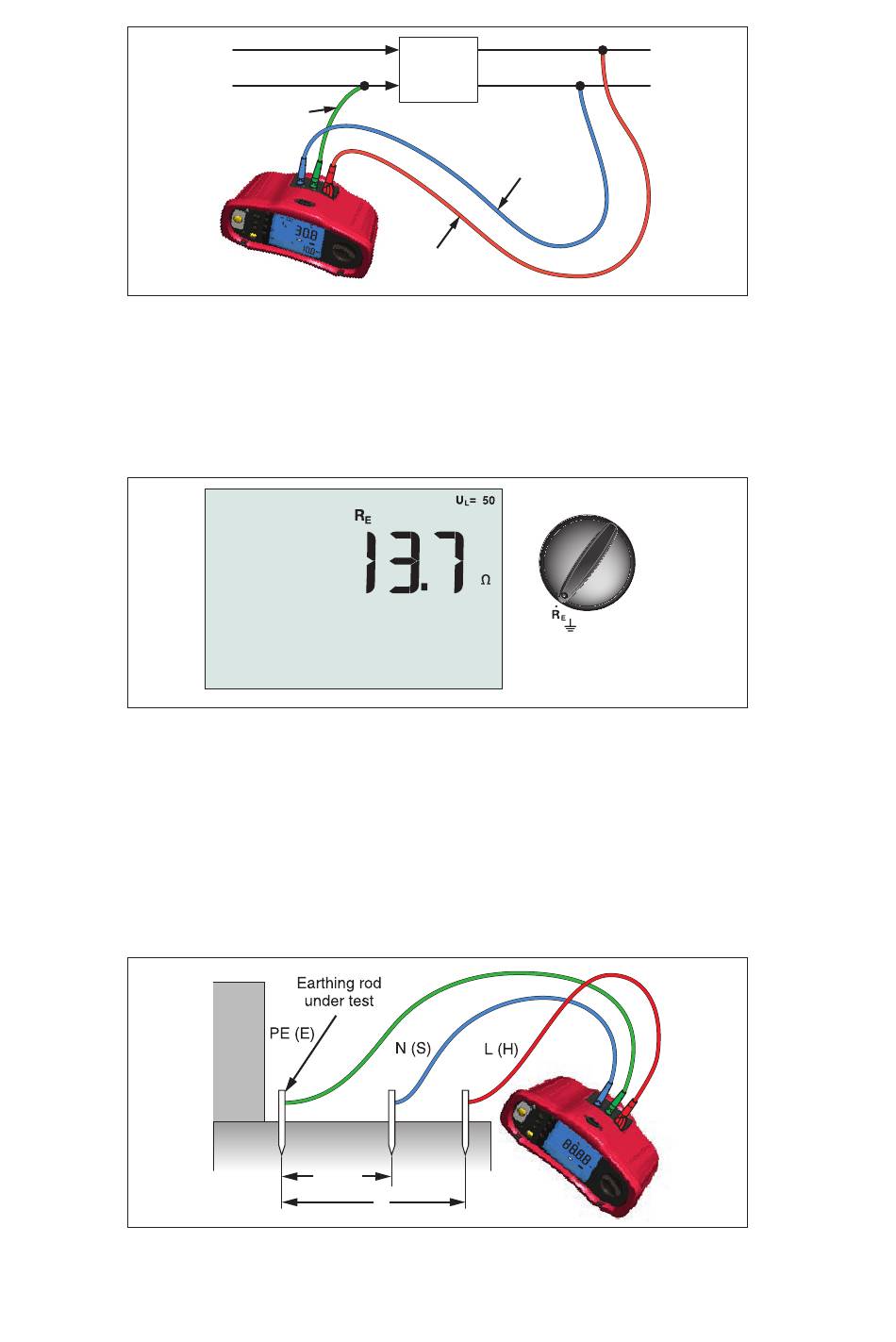

Figure 18. Branchement des tests de disjoncteurs différentiels sur les systèmes informatiques.
Le courant de test circule à travers la partie supérieure du disjoncteur différentiel, par la
borne L, et revient par la borne PE.
Mesure de résistance de terre
Figure 19. Commutation/Affichage de la résistance de terre et réglage des bornes
Le test de résistance de terre est un test trifilaire comprenant deux piquets de test et
l'électrode de terre testée. Ce test requiert un kit de piquets en accessoires. Effectuez les
branchements indiqués Figure 20.
• La meilleure précision est réalisée lorsque le piquet du milieu est positionné à 62 % de
la distance du piquet le plus éloigné. Les piquets doivent être alignés et les fils doivent
être séparés pour éviter un couplage mutuel.
• L'électrode de terre testée doit être débranchée du système électrique pendant le test.
Les tests de résistance de terre ne doivent pas être effectués sur un système sous tension.
Mains Supply
PE (L2/Green)
62% L
Figure 20. Branchement du test de résistance de terre
RCD
N (L3/Blue)
L (L1/Red)
L
18
