Entretien (Suite)
Le point de raccordement du logement au boîtier s'appelle une selle.
3.
Déboulonner le logement du roulement de la selle en retirant les quatre écrous (427J).
4.
Retirer les goujons (371T). Tourner le logement du roulement afin de retirer les boulons du couvercle
d'extrémité interne (371C).
5.
Retirer la bague d'huile (114).
6.
Enlever le logement du roulement (134).
7.
Retirer l'écrou freiné du roulement (136) et la rondelle-frein de roulement (382).
8.
Retirer la douille de bague d'huile (443B) qui est retenue en place par le contre-écrou de poussée (136).
9.
Se servir d'un extracteur de roulement afin de retirer le roulement de poussée (112A) de l'arbre (122).
La voie interne sur ce roulement double interne reste sur l'arbre lorsque le roulement est extrait.
Retirer la voie interne en faisant chauffer. Faire ceci hors du champ de la pompe.
AVERTISSEMENT:
La pompe peut traiter des liquides dangereux ou toxiques. Un liquide emprisonné ou non vidangé peut
causer des explosions lorsqu'il est soumis à la chaleur. Pour cette raison, ne jamais appliquer de la chaleur
autour de la pompe. La chaleur peut également déformer les surfaces usinées.
Toutes les pompes sont pourvues d'une entretroise de roulement (217).
10. Retirer le couvercle du roulement interne (160), le joint labyrinthe interne (333A), et les boulons de
couvercle de roulement interne (371C).
11. Retirer les écrous de la plaque (355) et du joint mécanique (250).
Veuillez vous reporter aux directives fournies par le fabricant du joint mécanique.
56
100
353

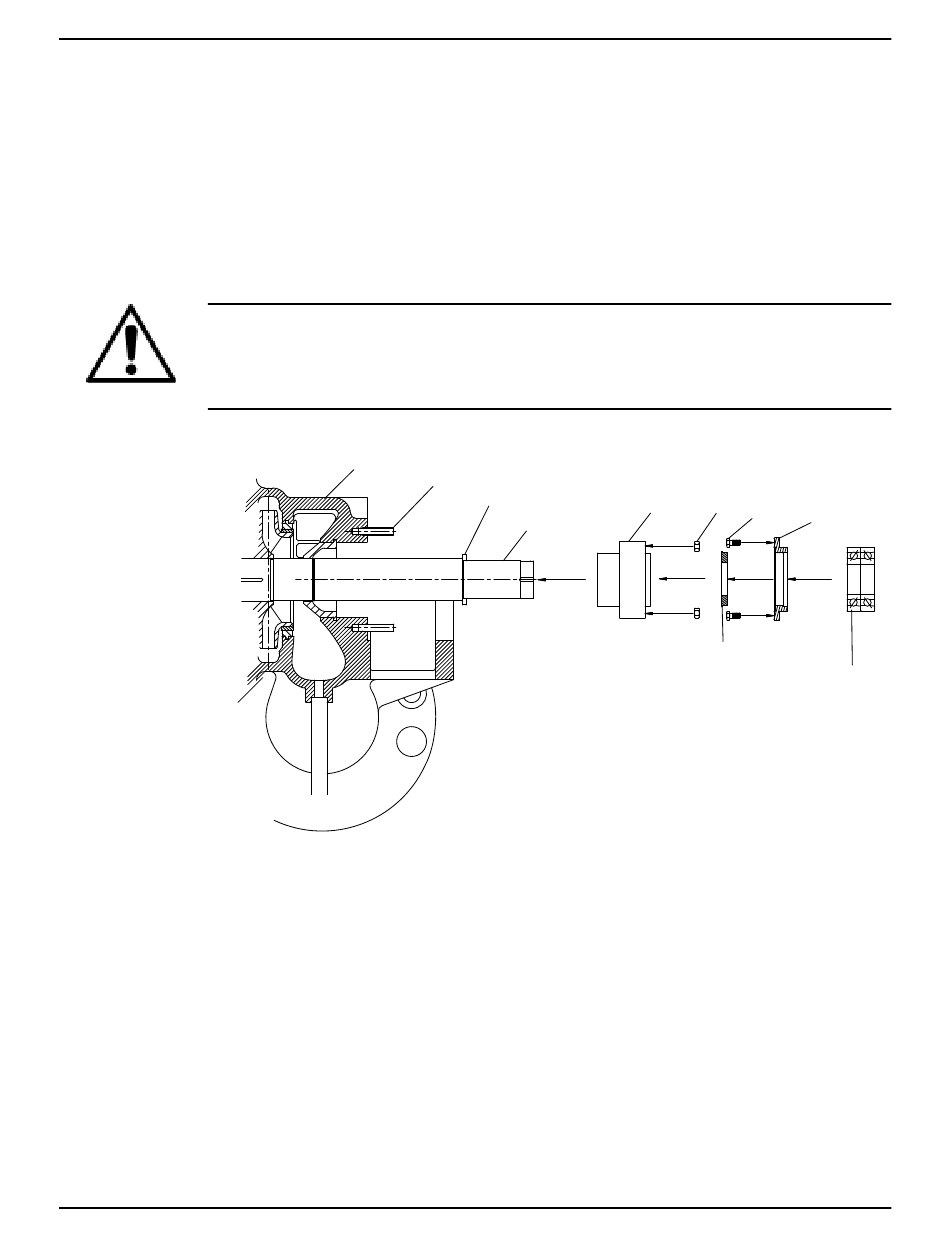

Model 3600, API 610 10th Edition (ISO 13709) Guide d'installation, d'utilisation et d'entretien
217
250
122
355
371C
160
333A
112A
