Installation (Suite)
1.

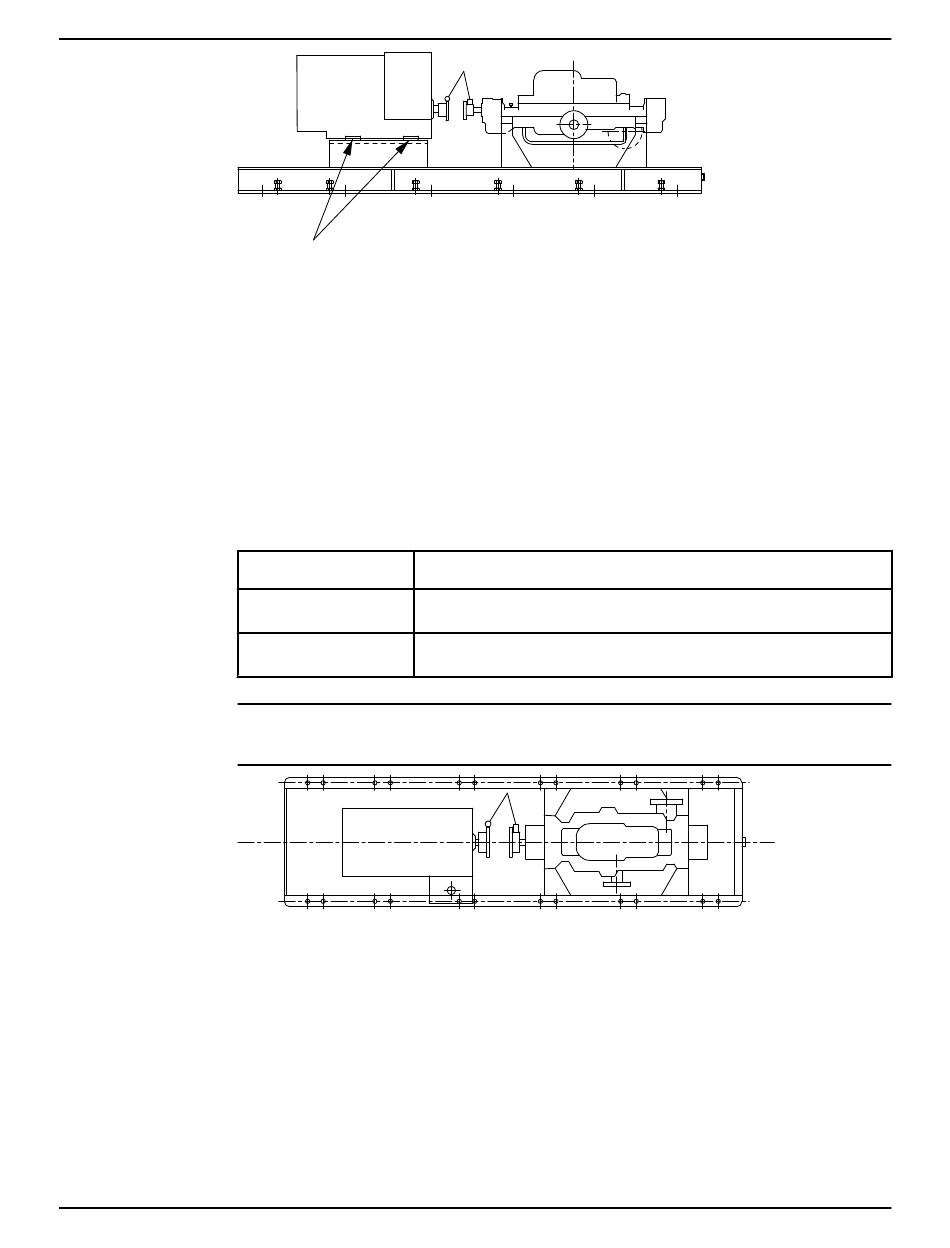

Figure 8: Exemple d'un mauvais alignement vertical (vue du côté)
4.
Répéter les étapes précédentes jusqu'à ce que la valeur de mesure permise soit atteinte.
Exécuter un alignement parallèle pour une correction horizontale
L'alignement parallèle est complet lorsque la variation des écarts telle que mesurée par le cadran parallèle
(P) ne dépasse pas 0,05 mm (0,005 po) à quatre points différents, à 90° l'un de l'autre, à la température de
service.
1.
Régler le comparateur d'alignement parallèle à zéro du côté gauche du demi-accouplement du moteur
(Y), à 90 ° de la position centrale supérieure (en position 9 heures).
2.
Tourner le comparateur passé la position central supérieure jusqu'au côté droit, à 180 ° de la position
initiale (3 h).
3.
Enregistrer la mesure du comparateur.
4.
Glisser le moteur soigneusement dans le sens approprié.
REMARQUE: S'assurer de faire glisser le moteur uniformément. Le non-respect de cette consigne
pourrait affecter la correction angulaire horizontale.
Figure 9: Exemple d'un mauvais alignement horizontal (vue du dessus)
5.
Répéter les étapes précédentes jusqu'à ce que la valeur de mesure permise soit atteinte.
Exécuter un alignement complet pour une correction verticale
L'unité est complètement alignée lorsque l'écart entre l'indicateur angulaire (A) et et l'indicateur parallèle
(P) ne dépasse pas 0,05 mm (0,002 po), mesuré à quatre points différents, à 90 ° l'un de l'autre.
1.
Régler les comparateurs d'alignement angulaire et parallèle à zéro à la position centrale supérieure
(12h) du demi-accouplement côté moteur (Y).
2.
Tourner les comparateur à la position centrale inférieure (6 h).
3.
Enregistrer les mesures du comparateur.
4.
Apporter les correctifs selon les instructions séparées pour l'alignement angulaire et parallèle jusqu'à
obtention des valeurs de mesure permises.
28
1
Cales
Lorsque la valeur
Alors...
mesurée est de...
Négatif
Le demi-accouplement de l'entraînement est à gauche du demi-
accouplement de la pompe.
Positif
Le demi-accouplement de l'entraînement est à droite du demi-
accouplement de la pompe.
Model 3600, API 610 10th Edition (ISO 13709) Guide d'installation, d'utilisation et d'entretien
Y X
Y X
