SKYLOTEC Jackpod Davit Instructions D'utilisation page 144

4.4 VINSJ, SRL OG MONTERING AV TILBEHØR
Se i bruksanvisningen som følger med alle Skylotec GmbH tilbehør på kjøpstidspunktet for detaljert
informasjon om installering av vinsjer eller SRL-er til Davit systemet.
Hvis du bruker en vinsj i Skylotec Pro-serien og / eller Tuff Line selvinntrekkende livline (SRL) med ditt
Davit System:
- Sett i det slissede røret på baksiden av vinsjen eller SRL inn i mottakerrøret som er montert på stativet,
som vist i figur 9a og 9b.
- Trykk inn de to motstridende knappene på Sky-Klick-koblingen, og sett slangen inntil begge knappene
engasjeres fullt som vist i figur 9c.
9a

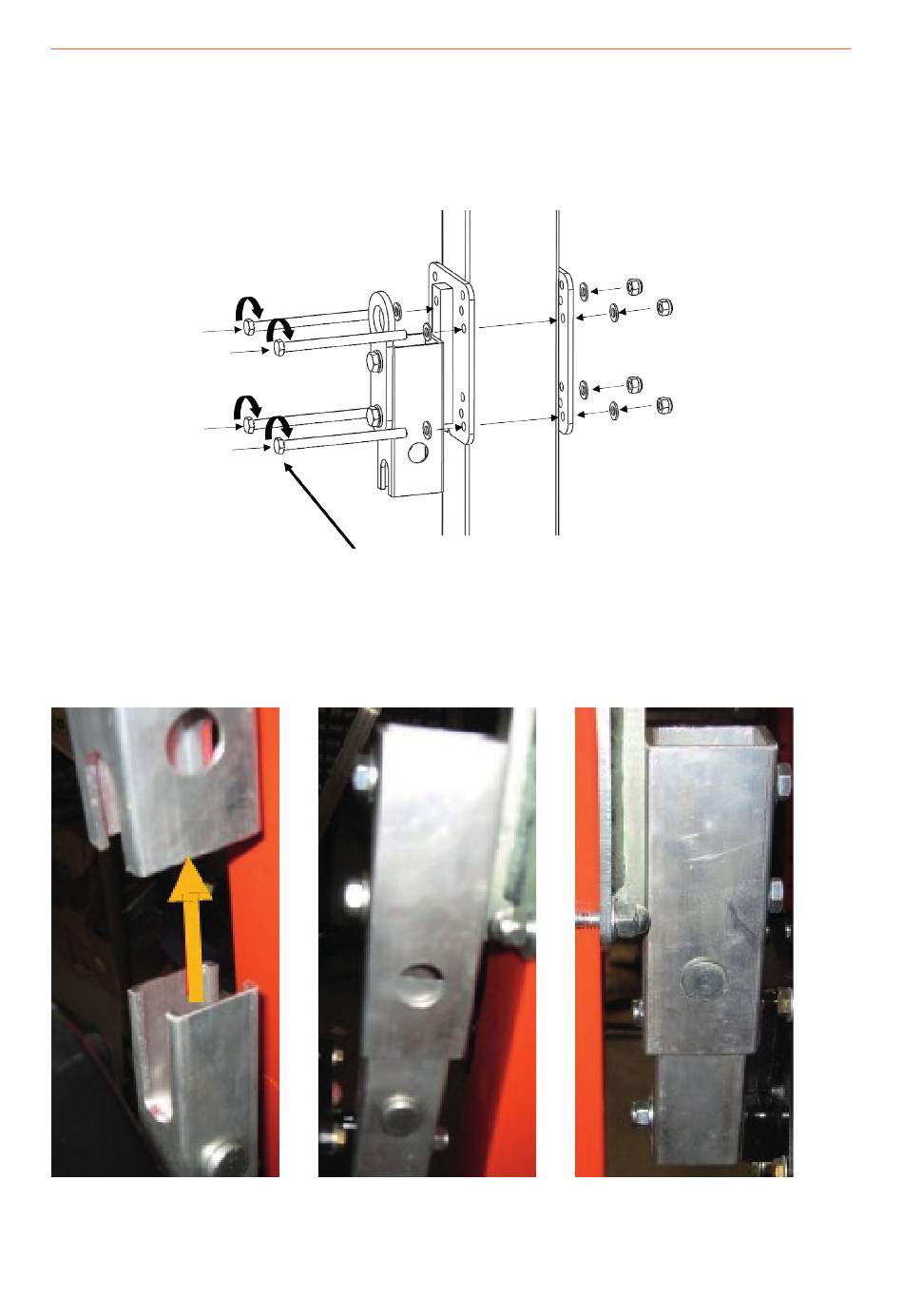

Figur 9, Installasjon av Jackpod produkter / SRL
forankringskabelen , som vist i Figurene 10, kan en SRL festes som vist ved hjelp av en godkjent
karabinkrok.
144
Monter skruer med skiver og muttere,
stram deretter dreiemomentet til 22 Nm.
9b
på daviter utstyrt med den valgfrie SRL monterings-
9c
