4.4 WINDE, SRL & ZUBEHÖR INSTALLATION
Bitte beachten Sie die Betriebsanleitung, die dem gesamten Skylotec GmbH Zubehör beigefügt ist, um
detaillierte Informationen über die Installation der Winde oder der SRL´s am Davit System zu erhalten.
Wenn Sie eine Winde der Skylotec Serie und/oder ein Höhensicherungsgerät (SRL) mit Ihrem
Davit System verwenden:
- Setzen Sie das geschlitzte Rohr an der Hinterseite der Winde oder dem SRL in die montierte Aufnahme
am JACKPOD, wie in Abbildung 9a und 9b gezeigt.
- Drücken Sie die 2 gegenüberliegenden Knöpfe an der Sky-Klick Verbindung und schieben Sie das Rohr
wie in Abbildung 9c gezeigt ein, bis beide Knöpfe vollständig einrasten.

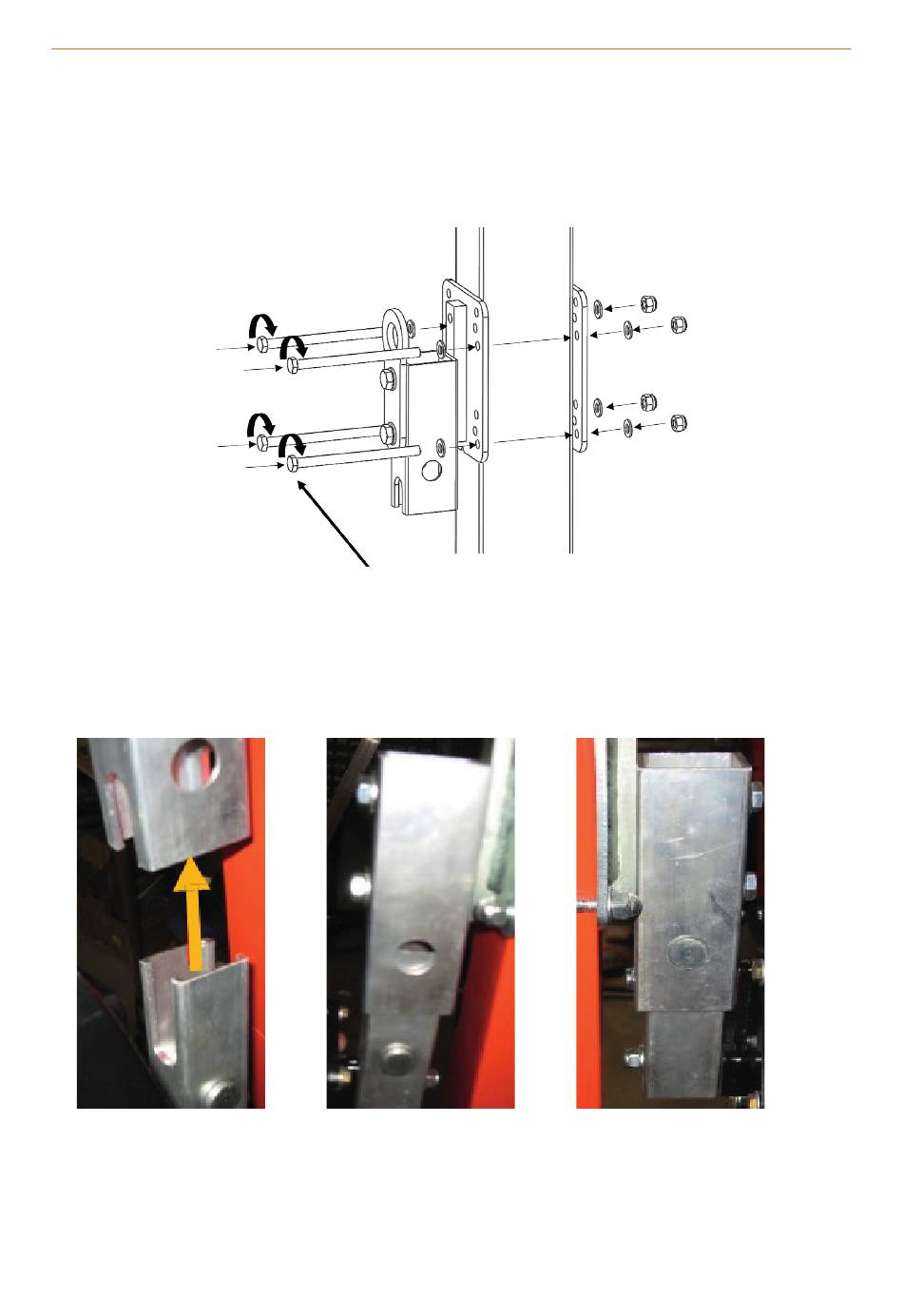

9a
Abbildung 9 Installation von Jackpod Davit Produkte Winde/SRL Installation Davits, die mit dem
optionalen SRL Montageseil wie in Abbildung 10 gezeigt, ausgestattet sind, können unter Verwendung
eines genehmigten Karabiners befestigt werden.
12
Schrauben mit Scheiben und Muttern montieren,
danach mit 22 Nm Drehmoment anziehen.
9b 9c
