Les pneumatiques sont sujet à usure, les rugosités du sol et
le mode de conduite influent également sur leur longévité ;
veillez à leur remplacement régulier pour éviter les désagré-
ments de la crevaison ; merci de demander conseil auprès de
votre Distributeur.

2.3.2. Mains courantes

Elles servent à la propulsion, elles sont en aluminium anodisé.
Les mains courantes sont en contact permanent avec
les mains, assurez-vous régulièrement qu'elles ne sont pas
endommagées !

2.3.3.Axes

22
Les axes relient les roues et le châssis, ils sont à démontage
rapide :

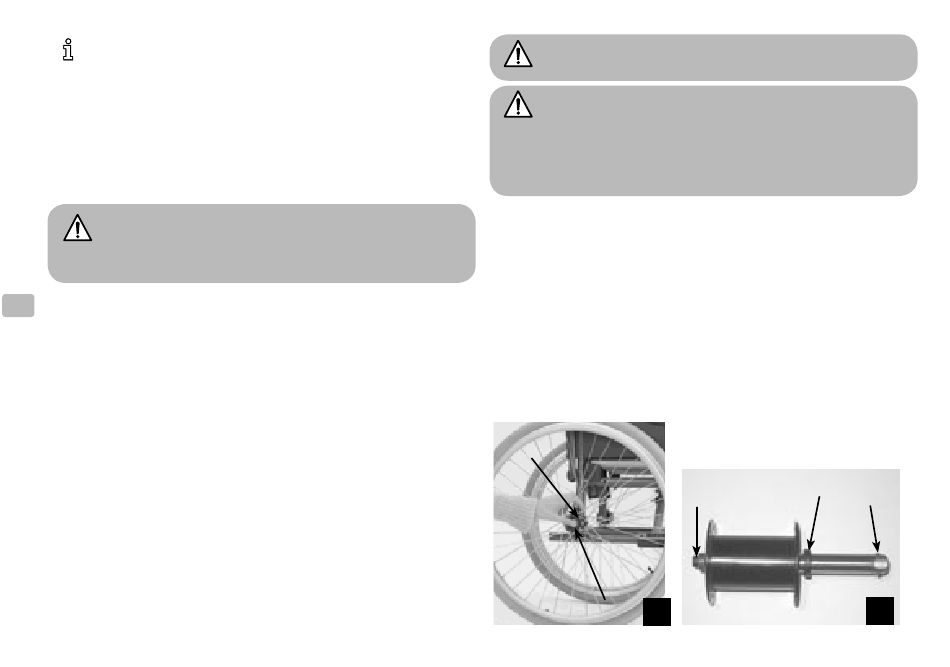

- Axes à démontage rapide (photo 10) : enfoncez le bouton (A)
et insérez l'axe dans le moyeu de la roue.
Positionnez l'ensemble dans le palier (B) du support de roue
multiréglable jusqu'au blocage en position. Les billes d'arrêt
(C) doivent dépasser du palier (D) et il ne doit pas y avoir de
jeu latéral important.
Pour réduire le jeu au minimum (photo 11), ôtez l'axe et réglez
l'écrou à l'aide d'une clé de 19 mm, bloquez l'axe avec une clé
plate de 11 mm.
Toujours s'assurer que la bague (D) est bien en place.
Contrôlez régulièrement la propreté de l'axe et des
billes d'arrêt. Pour éviter tout risque de chute, il est
absolument essentiel que le bouton (A) et les billes d'arrêt
soient entièrement dégagées pour assurer le blocage parfait
des roues arrière.
L'axe à démontage rapide est une pièce de précision,
évitez-lui les chocs et nettoyer le régulièrement pour
assurer le bon fonctionnement de l'ensemble.
B
A
10
D
C
A
11
