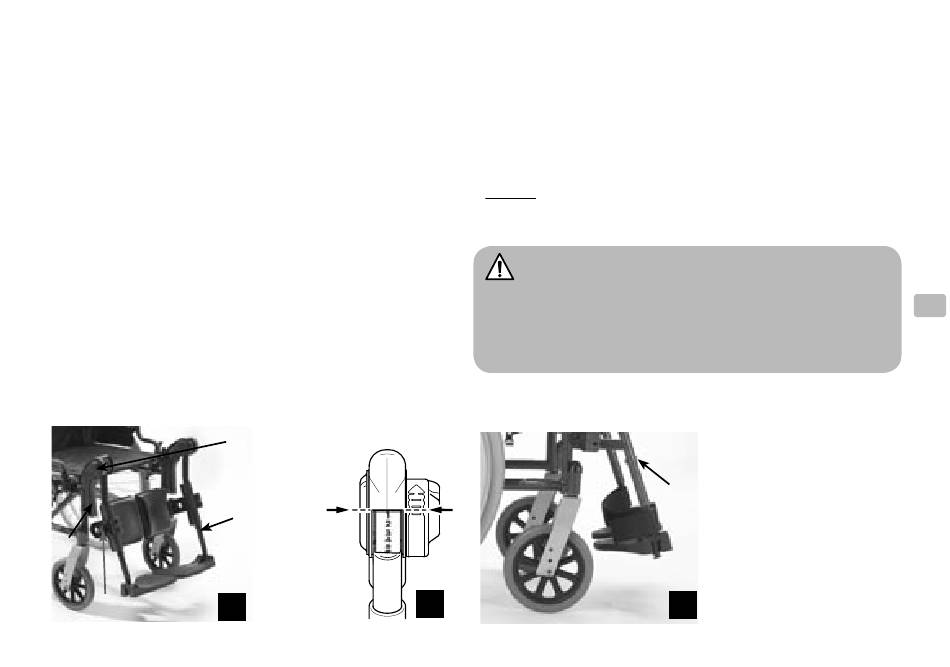

- Repose-jambes (schéma 4A & photo 4) : procédez à l'identi-
que des potences pour escamoter et démonter le repose-
jambe, en agissant sur la gâchette (A) pour débloquer le
système de verrouillage.
Réglage angulaire
Tournez le levier (B) d'une main en maintenant le repose-
jambes de l'autre. Relâchez le levier lorsque vous êtes à
l'angle souhaité, il se verrouillera dans l'une des 7 positions
(schéma 10A).
Le coussin appui-mollet est escamotable pour les trans-
ferts, il est réglable en hauteur par coulissement après avoir
desserrer la vis (C) : réglez à la hauteur désirée et resserrer
fermement la vis (C). Il est également ajustable en profon-
deur : desserrez la vis (D) changez pour la nouvelle position
et resserrez fermement la vis (D).
B
A
D
4
C
- Repose-pieds (photo 5) : ils sont réglables en hauteur et
sont équipés d'une palette fixe ; la palette est relevable pour
les transferts. Desserrez le boulon (A) pour régler à la hau-
teur désirée, resserrez fermement après l'ajustement.
- Sangle : pour assurer une bonne position des pieds, les san-
gles appui-talons positionnées sur les palettes sont réglables
par bandes Velcro.
Nota : les potences standard et les repose-jambes sont
montés par paire sur le fauteuil ; lors du démontage, rappe-
lez-vous que vous avez un côté droit et un côté gauche !
Ne jamais soulever le fauteuil par les potences ou re-
pose-jambes ! Ne pas mettre les doigts dans les trous restés
libres de la potence, il a un risque de pincement des doigts.
Pour éviter toute blessure lors des opérations d'escamo-
tage, de démontage ou de réglage, maintenez vos doigts à
distance des parties mobiles !
4A
A
5
