XLT

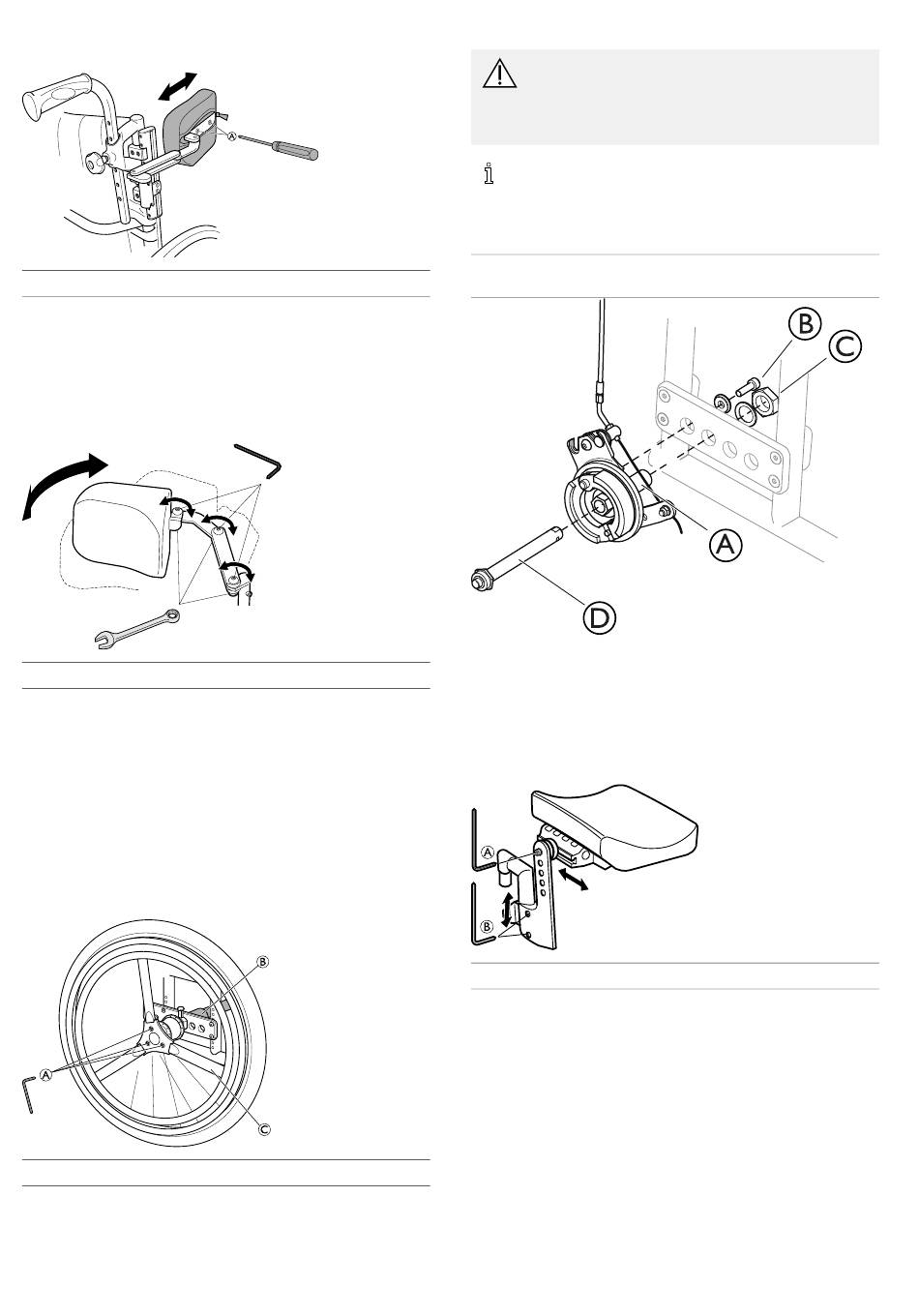

Réglage de la profondeur
Difficulté : ●○○
Ouvrez la fermeture de la housse pour atteindre les vis A.
1.
2.
Desserrez les vis.
3.
Réglez le support de tronc sur la position souhaitée.
4.
Resserrez les vis et fermez la fermeture.
Réglage de l'angle
Difficulté : ●○○
1.
Enlevez la housse du bras du support de tronc pour atteindre les
vis et les écrous.
2.
Desserrez les vis et les écrous.
3.
Réglez l'angle souhaité à l'aide des trois axes.
4.
Fixez bien les vis et les écrous et remettez la housse.
12.18 Réglage de la main double
Les mains courantes peuvent être placées dans le même alignement
(position interne) ou avec la main courante interne (la plus petite)
légèrement en saillie (position externe).
Changement de la position des mains courantes
A
Difficulté : ●○○
1.
Desserrez les trois vis A.
2.
Retirez la main courante et tournez-la.
3.
Remettez-la en place et resserrez bien les trois vis.
52
A
Outils : Tournevis
Outils : Clé Allen 5 mm/clé fixe 13 mm
B
Outils : Clé Allen 5 mm
ATTENTION !
Risque de blessure
– Soyez prudent lorsque vous retirez l'arbre de
transmission télescopique B. Tenez-le éloigné lors du
déverrouillage du puissant ressort.
L'arbre de transmission fait partie intégrante du fauteuil
roulant et est indispensable à la propulsion de celui-ci.
12.19 Montage du frein à tambour
Difficulté : ●●●
D
1.
Fixez le frein à tambour A à l'axe de roue arrière D.
2.
Fixez l'écrou et la rondelle C et serrez à 40 Nm.
Fixez la vis et la rondelle B.
3.
12.20 Réglage des repose-jambes pour
amputé
A
B
Difficulté : ●○○
Réglage de l'angle et de la profondeur
1.
Desserrez la vis A.
2.
Réglez la profondeur et l'angle du coussin.
3.
Resserrez la vis.
Réglage de la hauteur
Desserrez les vis B.
1.
2.
Réglez la hauteur du coussin.
3.
Resserrez les vis.
Outils : Clés Allen 4 mm et
5 mm/clé fixe 10 mm
B
C
A
Outils : Clé Allen 5 mm
1512803-A
