Invacare
Action3 NG RC

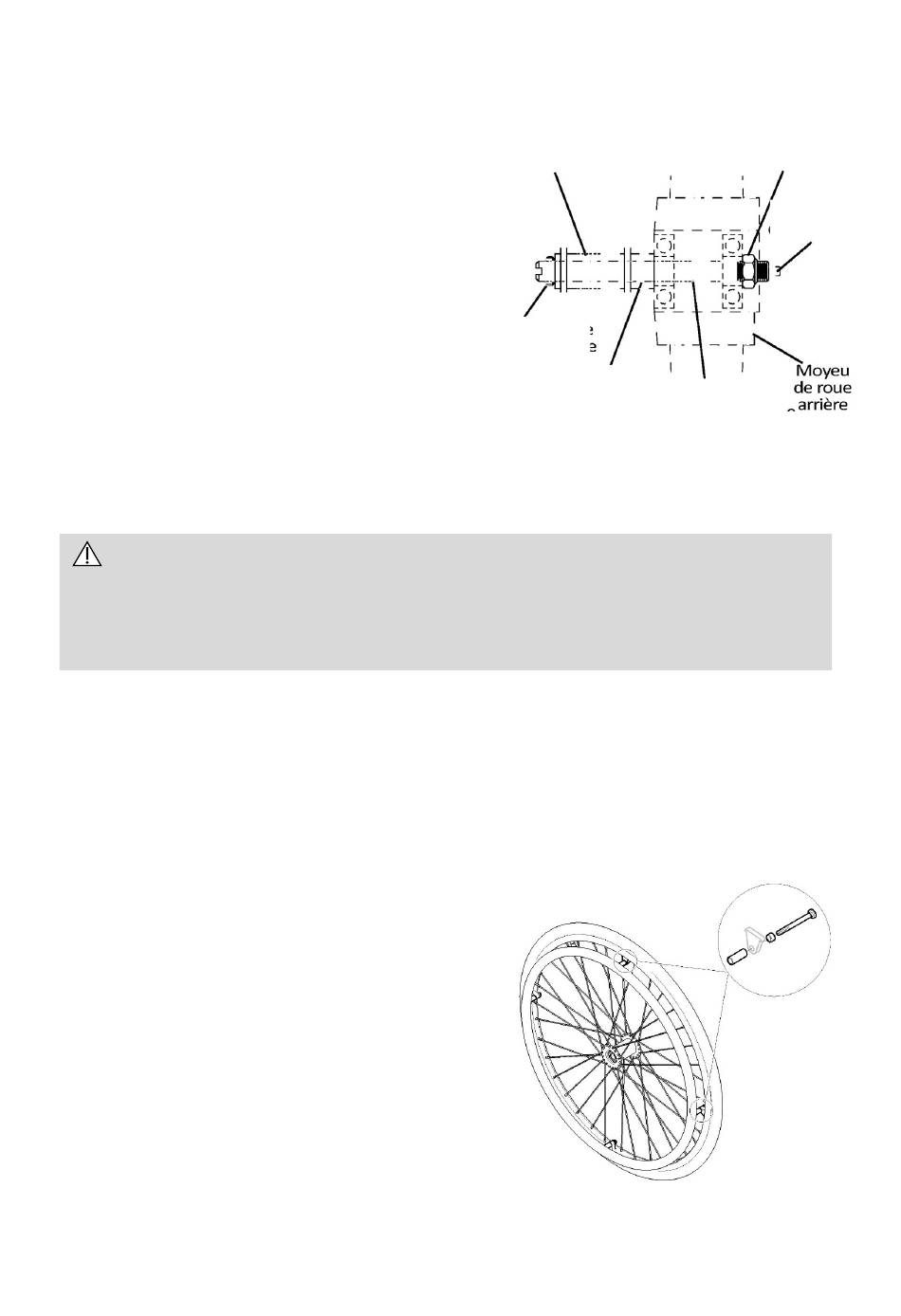

2.2 Réglages des axes à démontage rapide
REMARQUE : Pour cette procédure, reportez-vous à la FIGURE 2.2.
1.
Retirez la roue centrale et l'axe à
démontage rapide du fauteuil roulant.
Reportez-vous à la section 2.1
Démontage/Installation des Roues
Centrales.
2.
Enfoncez le bouton de détente de l'axe à
démontage rapide et faites-le glisser pour le
retirer du moyeu de roue arrière.
3.
Relâchez le bouton de détente pour vous
assurer que les billes de verrouillage sont
complètement libérées.
4.
Augmentez ou diminuez le jeu en
réglant le contre-écrou à l'extrémité
de l'axe à démontage rapide.
AVERTISSEMENT
Vérifiez que le bouton de détente de l'axe à démontage rapide est complètement relâché
AVANT d'utiliser le fauteuil roulant.
Veillez à ce que les billes de verrouillage restent propres.
5.
Réinstallez la roue centrale sur le fauteuil roulant.
Reportez-vous à la section 2.1 Démontage/Installation des Roues Centrales.
6.
Répétez les étapes 4 et 5 jusqu'à ce que les billes de détente de l'axe à démontage
rapide ressortent complètement du châssis du fauteuil roulant.
2.3 Replacement des mains courantes
REMARQUE : Pour cette procédure, reportez-vous à la FIGURE 2.3.
1.
Retirez la roue centrale du fauteuil roulant.
Reportez-vous à la section 2.1
Démontage/Installation des Roues Centrales.
2.
Retirez les vis de montage qui fixent la main
courante existante à la roue centrale.
3.
Retirez la main courante existante.
4.
Installez la nouvelle main courante
et fixez-la à la roue arrière au moyen des
nouvelles vis de montage pré-encollées (M5).
5.
Réinstallez la roue centrale. Reportez-vous à la
section 2.1 Démontage/Installation des Roues
Centrales.
6.
Répétez les étapes 1 à 5 pour la roue opposée, si nécessaire.
8
Châssis du fauteuil roulant
Billes de
verrouillage
Support d'axe à
démontage rapide
FIGURE 2.2
FIGURE 2.2
Réglage des axes à démontage rapide
FIGURE 2.3
Contre-écrou
Bouton de
détente
Axe à démontage
rapide
