7 - UTILISATION

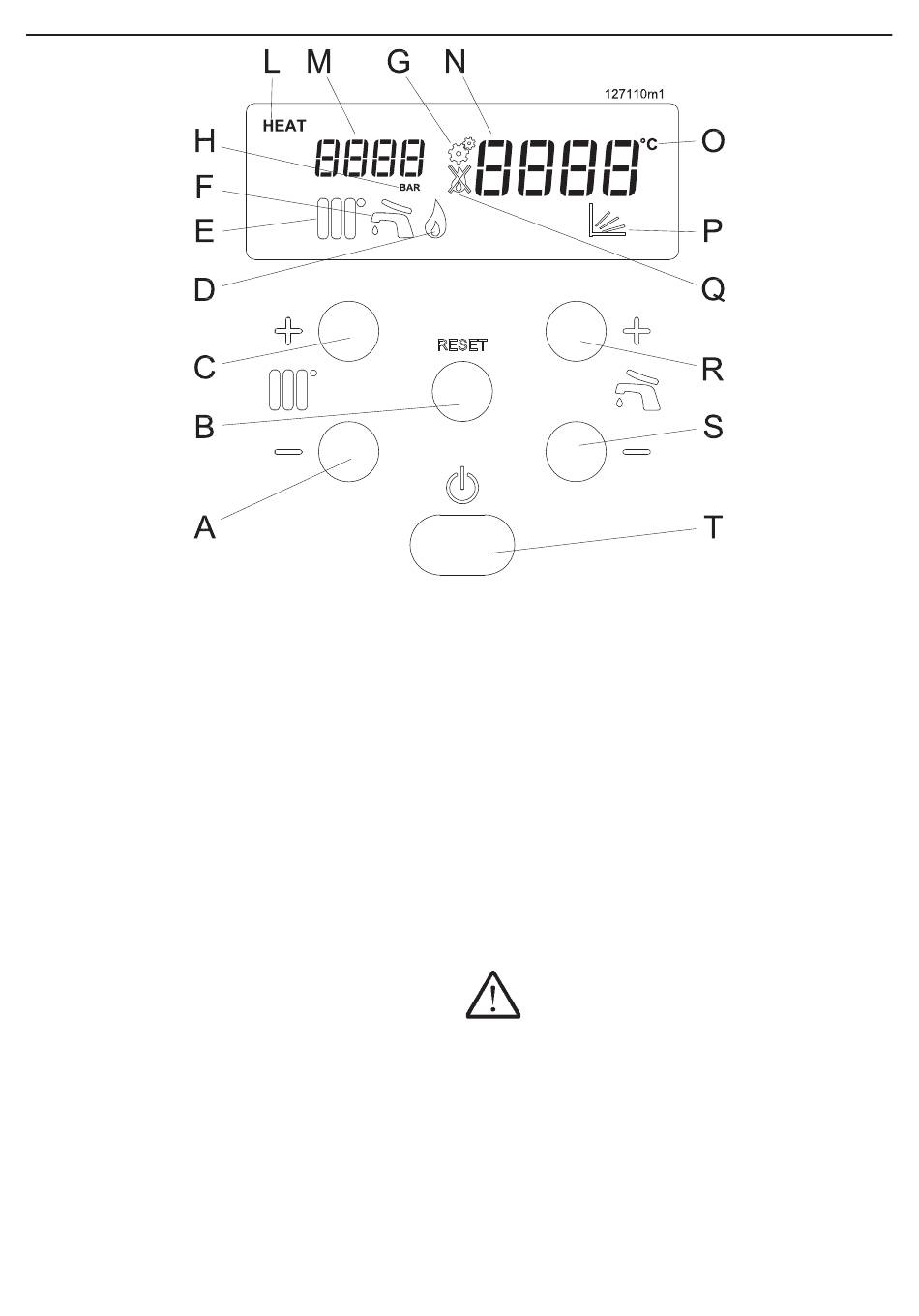

Figure 7-1 - Panneau porte-instruments
LÉGENDE DE LA FIGURE 7-1
A - Touche pour réduire la température du chauffage (en
dessous du minimum, le chauffage est mis sur OFF)
B - Touche Reset
C - Touche pour allumer le chauffage et augmenter la
température
D - État du brûleur (lorsque cette icône est présente, le
brûleur est allumé)
E - État du chauffage:
Icône éteinte = chauffage éteint
Icône allumée = chauffage activé mais pas en fonction
Icône clignotante = chauffage activé et en fonction
F - État du service sanitaire:
Icône éteinte = sanitaire éteint
Icône allumée = sanitaire activé mais pas en fonction
Icône clignotante = sanitaire activé et en fonction
G - Icône d'accès au "Menu installateur"
H - Unité de mesure de la pression affichée
L - État de la pompe en cascade (si l'icône est affichée, la
pompe est allumée)
M - Pression de l'installation de chauffage ou indicateur des
différents paramètres au sein des différents menus
N - Température du chauffage ou du sanitaire ou indicateur
des valeurs des différents paramètres
O - Unité de mesure de la température affichée
P - Chauffage réglé par la sonde extérieure
Q - Chaudière bloquée (voir les chapitres 7.18.1 et 7.18.2
pour le diagnostic)
R - Touche pour augmenter la température du sanitaire et
pour faire défiler et modifier la valeur des paramètres
S - Touche pour réduire la température du sanitaire et pour
faire défiler et modifier la valeur des paramètres
T - Interrupteur allumé/éteint
COSMOGAS
7.1 - Contrôle de l'ouverture
des robinets
- Le robinet du gaz doit être ouvert;
- Les soupapes éventuelles placées sur le départ et sur le
retour doivent être ouvertes;
7.2 - Contrôle de la pression de
l'installation de chauffage
Si la pression à l'intérieur du circuit de chauffage descend
en dessous de 0,8 bar, le cadran "N" de la figure 7-1 affiche
FILL
pour indiquer qu'il faut rétablir la pression correcte.
La procédure est la suivante:
1.- pour remplir l'installation, ouvrir le dispositif prévu par
l'installateur en amont de l'appareil;
2.- vérifier la pression sur le cadran "M" de la figure 7-1. La
pression doit atteindre 1,5 bar (l'indication
disparaître);
3.- fermer le dispositif prévu par l'installateur en amont de
l'appareil.
ATTENTION !!! Pendant le fonctionnement
normal le dispositif prévu par l'installateur en amont
de l'appareil pour le chargement de l'installation doit
toujours rester fermé.
Si, avec le temps, la pression baisse, rétablir la valeur
correcte. Dans le premier mois de fonctionnement, cette
opération devra probablement être répétée plusieurs fois,
pour éliminer les bulles d'air éventuelles.
39
FILL
doit
MYDENS 60
