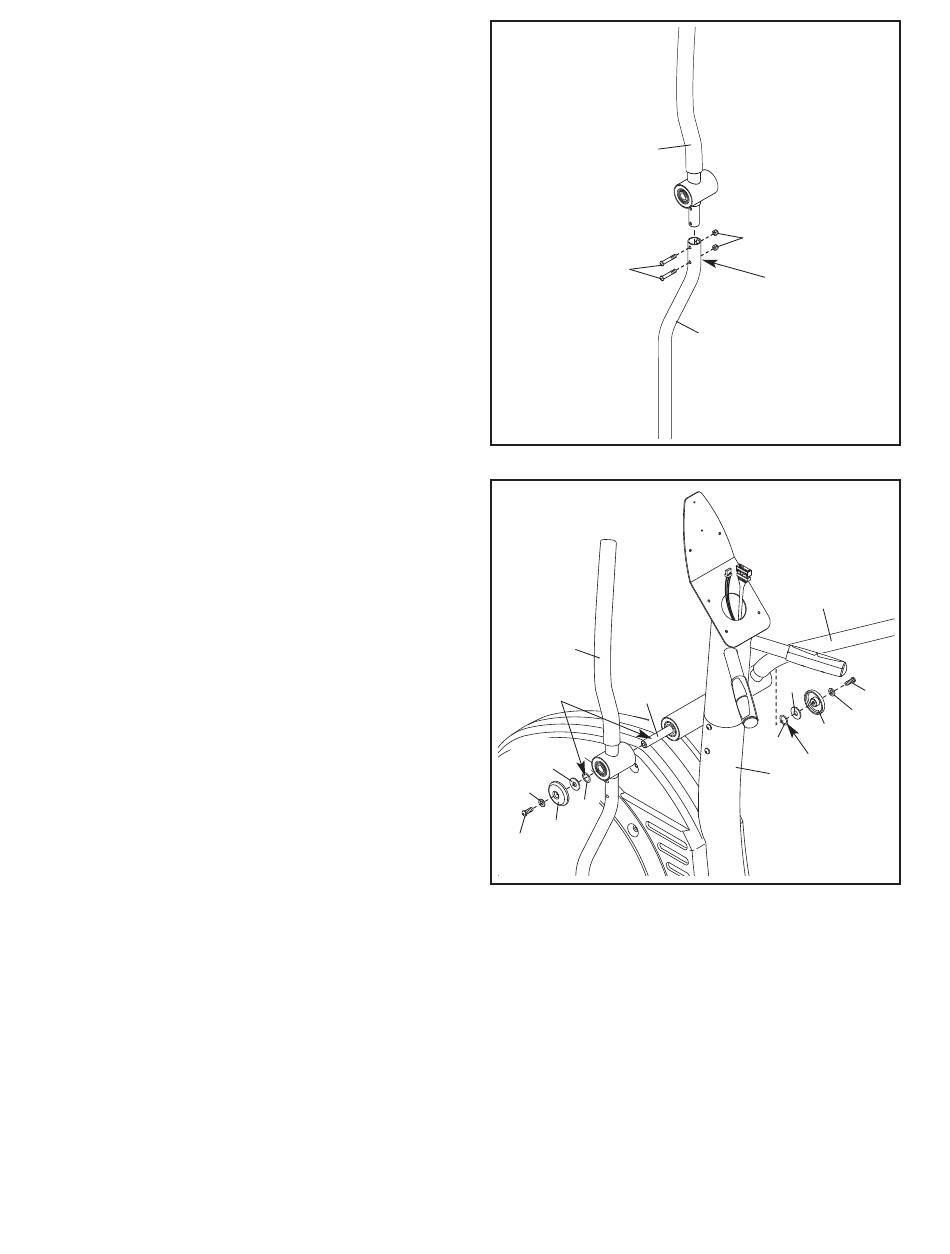

7. Repérez la Poignée Mobile Gauche (19) marquée
de la lettre « L ». Insérez la Poignée Mobile
Gauche à l'intérieur de l'une des Jambes du
Guidon (17) ; assurez-vous que la Jambe du
Guidon est orientée de telle sorte que les trous
hexagonaux se trouvent dans le côté indiqué.
Fixez la Poignée Mobile Gauche à l'aide de deux
Vis en Bouton de M8 x 38mm (58) et de deux
Ecrous de Verrouillage en Nylon de M8 (72).
Assurez-vous que les Écrous de Verrouillage en
Nylon sont à l'intérieur des trous hexagonaux.
Ne serrez pas complètement les Vis en Bouton
maintenant.
Attachez le Guidon Droit (pas indique) et
l'autre Jambe du Guidon (pas indique) de la
même manière.
8. Appliquez une généreuse couche de graisse sur
l'Essieu de la Poignée (16). Glissez la Poignée
Mobile Gauche (19) par-dessus l'Essieu de la
Poignée comme indiqué. Puis, appliquez une pe-
tite quantité de graisse sur une Rondelle Ondulée
(88). Glissez la Rondelle Ondulée par-dessus l'ex-
trémité de l'Essieu de la Poignée.
Glissez une Petite Rondelle de M8 (18) et un
Embout de l'Essieu (41) par-dessus une Vis en
Bouton de M8 x 19mm (56). Puis, placez une
Rondelle de Butée (66) par-dessus l'épaulement
de l'Embout de l'Essieu. Ensuite, serrez la Vis en
Bouton dans l'extrémité de l'Essieu de la Poignée
(16). Assurez-vous que la Rondelle de Butée
demeure sur l'épaulement de l'Embout de
l'Essieu, et que la Rondelle Ondulée (88) de-
meure sur l'extrémité de l'Essieu de la
Poignée.
Assemblez la Poignée Mobile Droite (20) de la
même manière. Puis, serrez en même temps les
deux Vis en Bouton de M8 x 19mm (56).
7
19
58
8
19
Graisse
16
66
18
88
41
56
9
72
Trous
Hexagonaux
17
20
66
56
18
41
88
Graisse
1
