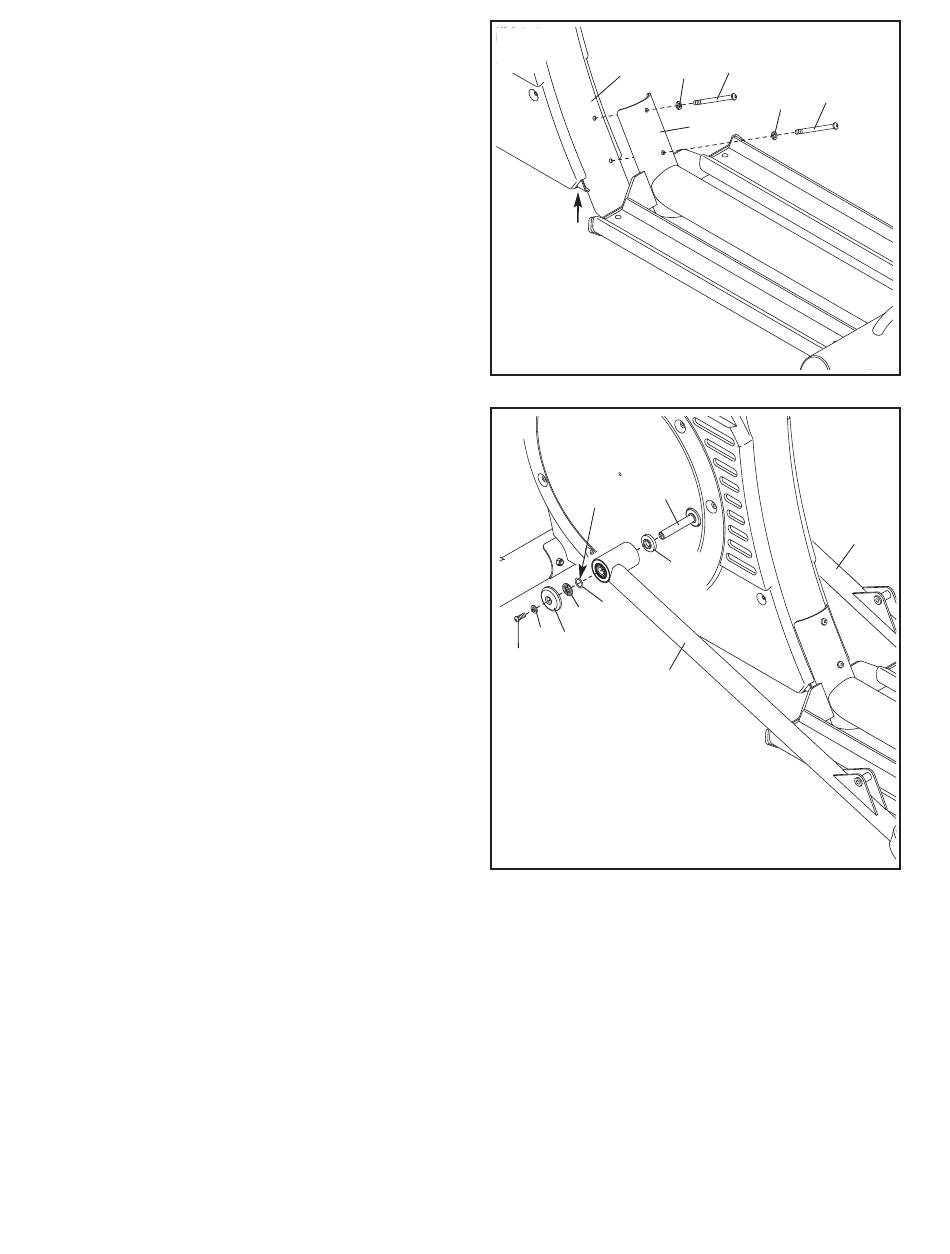

3. Fixez le Cadre d'Accouplement (4) au Cadre (1) à
l'aide de deux Vis en Bouton de M10 x 123mm (87)
et de deux Rondelles Fendues de M10 (85). Serrez
à la main une Vis en Bouton d'abord dans le trou
inférieur puis dans le trou supérieur. Puis, serrez
les deux Vis en Bouton. Remarque : Cette étape
peut être facilitée si vous soulevez le Cadre de
quelques centimètres dans la position indiquée par
la flèche à droite pendant que vous fixez le Cadre
d'Accouplement.
4. Glissez une Bague d'Espacement de Soudure (89)
par-dessus le Bras Gauche du Pédalier (83). Puis,
localisez le Bras Gauche d'Accouplement (12)
marqué de la lettre « L ». Orientez le Bras Gauche
d'Accouplement comme indiqué, et glissez-le par-
dessus le Bras Gauche du Pédalier. Puis, appli-
quez une petite quantité de la graisse fournie sur
une Rondelle Ondulée (88). Glissez la Rondelle
Ondulée par-dessus l'extrémité du Bras Gauche
du Pédalier.
Glissez une Petite Rondelle de M8 (18) et un
Embout de l'Essieu (41) par-dessus une Vis en
Bouton de M8 x 19mm (56). Puis, placez une
Rondelle de Butée (66) par-dessus l'épaulement
de l'Embout de l'Essieu. Ensuite, serrez la Vis en
Bouton dans l'extrémité du Bras Gauche du
Pédalier (83). Assurez-vous que la Rondelle de
Butée demeure sur l'épaulement de l'Embout
de l'Essieu, et que la Rondelle Ondulée (88) de-
meure sur l'extrémité du Bras Gauche du
Pédalier.
Répétez cette étape pour fixer le Bras Droit du
Pédalier (11) au côté droit de l'appareil elliptique.
3
1
4
Graisse
88
66
18
41
56
7
87
85
87
85
4
83
89
12
11
