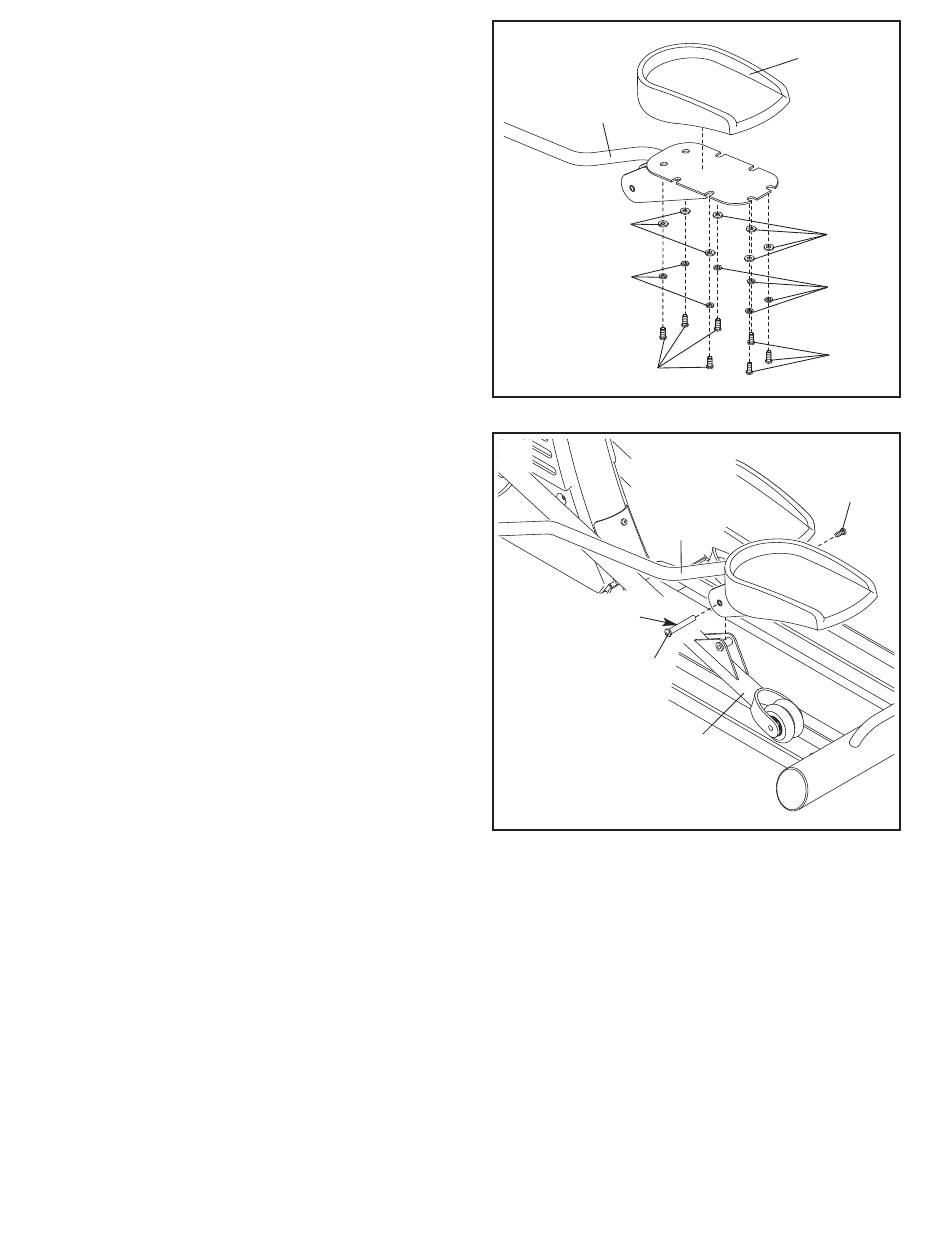

5. Fixez une Pédale (21) à la Jambe de la Pédale
Gauche (14) à l'aide de sept Vis en Bouton de M10
x 13mm (54), de sept Rondelles Fendues de M10
(85) et de sept Rondelles de M10 (67).
Attachez l'autre Pédale (non-illustrée) sur la
Jambe de la Pédale Droite (non-illustrée) de la
même manière.
6. Appliquez un léger film de graisse sur le corps de la
Série de Boulons de M10 x 65mm (94). Puis, pla-
cez le support de la Jambe de la Pédale Gauche
(14) par-dessus le support du Bras Gauche
d'Accouplement (12). Fixez la Jambe de la Pédale
Gauche au Bras Gauche d'Accouplement à l'aide
de la Série de Boulons.
Fixez la Jambe de la Pédale Droite (non indi-
quée) au Bras Droit d'Accouplement (non indi-
qué) de la même manière.
5
14
67
85
54
6
Graisse
94
8
21
67
85
54
94
14
12
