Installation et raccordement
3.3

Connexion du Circuit de Puissance

3.3.1

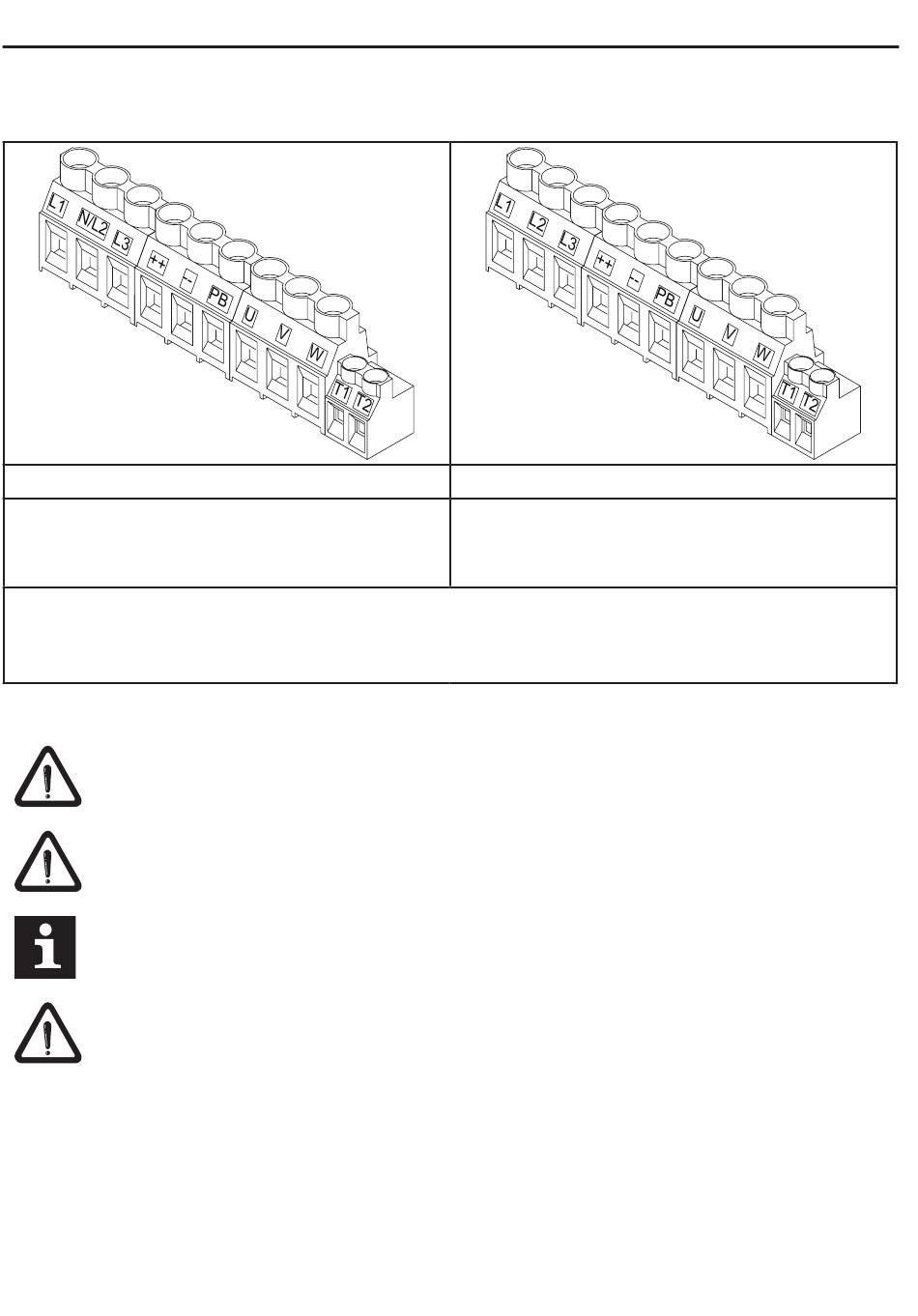

Bornier X1A

Bornier X1A/ classe 230 V valable pour
• 180...260 V AC / monophasé (L1/N)
• 180...260 V AC / triphasé (L1, L2, L3)
• Alimentation DC 250...370 V DC (++,- -)
• ++, PB Résistance de freinage
• U, V, W Moteur
• T1, T2 Capteur / Sonde de température (voir chapitre 3.3.6)
3.3.2 Instructions de câblage
Observez absolument la tension d'alimentation du KEB COMBIVERT. Un appareil
en 230 V sera immédiatement détruit sur une alimentation en 400 V.
Ne jamais inverser les câbles d'alimentation et les câbles moteur.
Quelques pays demandent que la borne-PE soit directement reliée sur la boite à
bornes (et non sur la plaque de fond).
Alimentation séparée de la carte de commande
Sans autre précaution de refroidissemnt additionel, l'alimentation en permanence
de la carte de commnande n'est pas admissible, car le ventilateur interne n'est pas
alimenté. Les pertes provoquent un séchage accéléré des condensateurs et en
conséquence une réduction de la durée de la durée de vie.
12
Bornier X1A/ classe 400 V valable pour
• 305...500 V AC / triphasé (L1, L2, L3)
• Alimentation DC 420...720 V DC (++,- -)
