Mise en service
1. Appuyer sur [Main Menu] sur le LCP.
2. Utiliser les touches de navigation pour accéder au
groupe de paramètres 0-** Fonction./Affichage et
appuyer sur [OK].

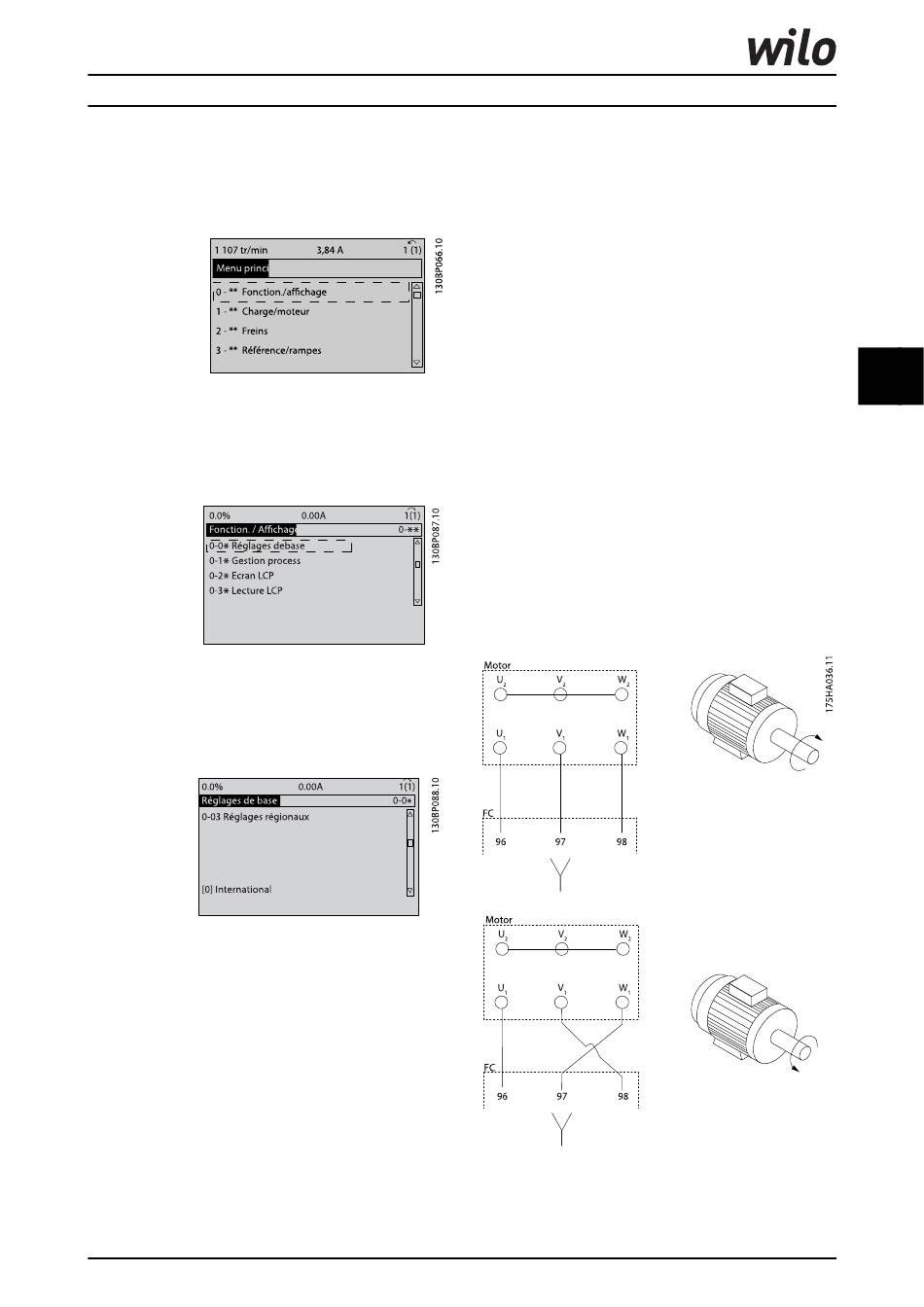

Illustration 5.2 Main Menu
3. Utiliser les touches de navigation pour accéder au
groupe de paramètres 0-0* Réglages de base et
appuyer sur [OK].
Illustration 5.3 Fonction./Affichage
4. Utiliser les touches de navigation pour accéder au
paramétre 0-03 Réglages régionaux et appuyer sur
[OK].
Illustration 5.4 Réglages de base
5. Utiliser les touches de navigation pour
sélectionner [0] International ou [1] Amérique Nord
et appuyer sur [OK]. (Cette sélection modifie les
réglages par défaut de plusieurs paramètres de
base).
6. Appuyer sur [Main Menu] sur le LCP.
7. Utiliser les touches de navigation pour accéder au
paramétre 0-01 Langue.
MG21M104
Manuel d'utilisation
8.
9.
10.
5.5 Contrôle de la rotation du moteur
Le sens de rotation peut être modifié en inversant deux
phases côté moteur ou en changeant le réglage du
paramétre 4-10 Direction vit. moteur.
•
•
•
Illustration 5.5 Câblage de changement de sens du moteur
10/2017 Tous droits réservés.
Sélectionner la langue puis appuyer sur [OK].
Si un cavalier est placé entre les bornes de
commande 12 et 27, laisser le
paramétre 5-12 E.digit.born.27 sur sa valeur par
défaut. Sinon, sélectionner [0] Inactif au
paramétre 5-12 E.digit.born.27.
Effectuer les réglages spécifiques à l'application
dans les paramètres suivants :
10a Paramétre 3-02 Référence minimale.
10b Paramétre 3-03 Réf. max..
10c Paramétre 3-41 Temps d'accél. rampe 1.
10d Paramétre 3-42 Temps décél. rampe 1.
10e Paramétre 3-13 Type référence. Mode
hand/auto, Local, À distance.
Borne U/T1/96 reliée à la phase U
Borne V/T2/97 reliée à la phase V
Borne W/T3/98 reliée à la phase W
