Agilent Technologies Agilent InfiniiVision 4000 X Série Guide D'utilisation page 63

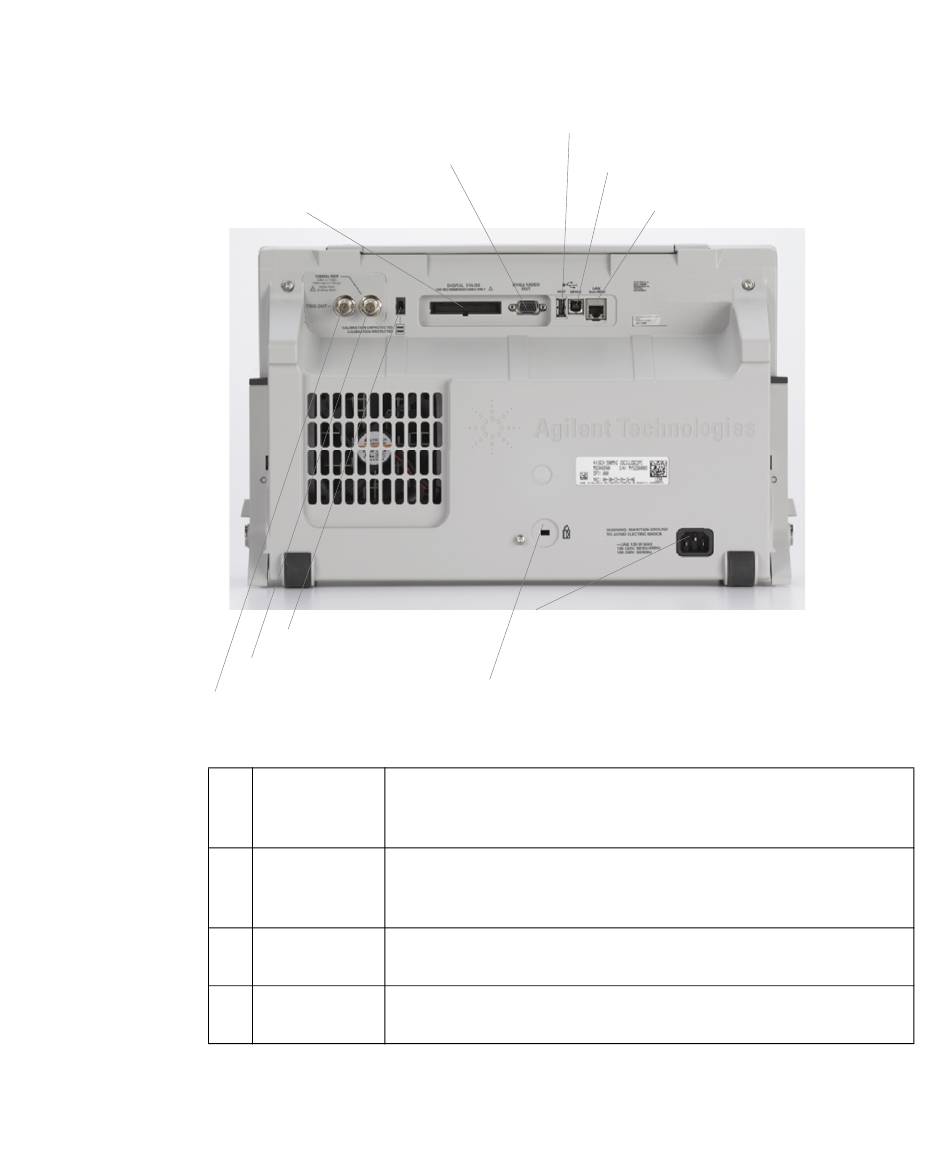

6. Voies d'entrée numériques
3. Connecteur TRIG OUT
1.
2.
3.
4.
Oscilloscopes Agilent InfiniiVision série 4000 X Guide d'utilisation
7. Sortie vidéo VGA
5. Commutateur de protection de l'étalonnage
4. Connecteur REF 10 MHz
Connecteur du Branchez le cordon d'alimentation à cet emplacement.
cordon
d'alimentation
Trou de Il s'agit de l'emplacement de fixation du verrou Kensington destiné à
l'antivol protéger l'instrument contre le vol.
Kensington
Connecteur Connecteur BNC de sortie de déclenchement. Voir
TRIG OUT source TRIG OUT sur le panneau arrière"
Connecteur Permet de synchroniser la base de temps de plusieurs instruments. Voir
REF 10 MHz "Réglage du mode signal de référence"
8. Port hôte USB
9. Port de périphérique USB
10. Port LAN
1. Connecteur de cordon d'alimentation
2. Trou de l'antivol Kensington
Mise en route
"Définition de la
on page 370.
on page 370.
