Décodage série et déclenchement MIL-STD-1553/ARINC 429

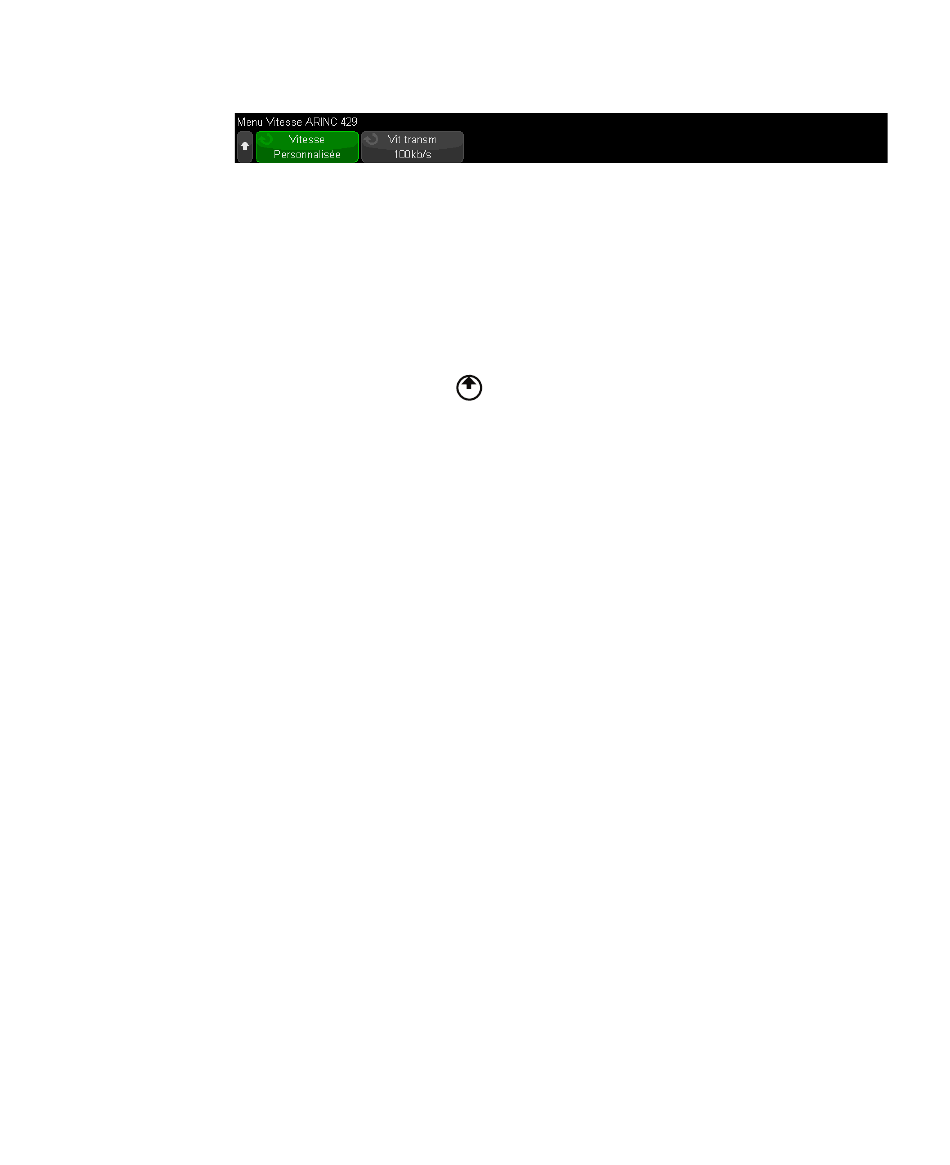

8 Dans le menu Vitesse ARINC429, appuyez sur la touche de fonction
9 Appuyez sur la touche
10 Appuyez sur la touche de fonction Type de signal et indiquez le type du
11 Appuyez sur la touche de fonction Config auto pour définir
12 Si les seuils haut et bas ne sont pas correctement définis dans le menu
496
Vitesse et indiquez la vitesse du signal ARINC 429 :
Haute – 100 kb/s.
•
Basse – 12,5 kb/s.
•
Définie par l'utilisateur – appuyez sur la touche de fonction Vit. transm et
•
saisissez la valeur de vitesse définie par l'utilisateur.
ARINC 429.
signal ARINC 429 :
Ligne A (non inversée).
•
Ligne B (inversée).
•
• Différentiel (A-B).
automatiquement les options suivantes pour le décodage et le
déclenchement sur des signaux ARINC 429 :
• Seuil de déclenchement haut : 3,0 V.
• Seuil de déclenchement bas : - 3,0 V.
• Réjection du bruit : désactivée.
• Atténuation de la sonde : 10.0.
• Echelle verticale : 4 V/div.
• Décodage série : activé.
• Base : hexadécimale.
• Format mot : Libellé/SDI/Données/SSM.
• Déclenchement : bus série actuellement actif.
• Mode déclenchement : début mot.
Config auto :
