28
Décodage série et déclenchement UART/RS232
6 Pour les signaux Rx et Tx :
7 Appuyez sur la touche
8 Appuyez sur la touche de fonction Config bus pour accéder au menu
506
a Connectez une voie de l'oscilloscope au signal du dispositif testé.
b Appuyez sur la touche de fonction Rx ou Tx, puis tournez le bouton
Entrée pour sélectionner la voie du signal.
c Appuyez sur la touche de fonction Seuil correspondante, puis tournez
le bouton Entrée pour sélectionner le niveau de tension de seuil du
signal.
Le niveau de tension de seuil est utilisé pour le décodage ; il devient
le niveau de déclenchement lorsque le type de déclenchement est
défini sur l'emplacement de décodage série sélectionné.
Les libellés RX et TX des voies source sont définis automatiquement.
série.

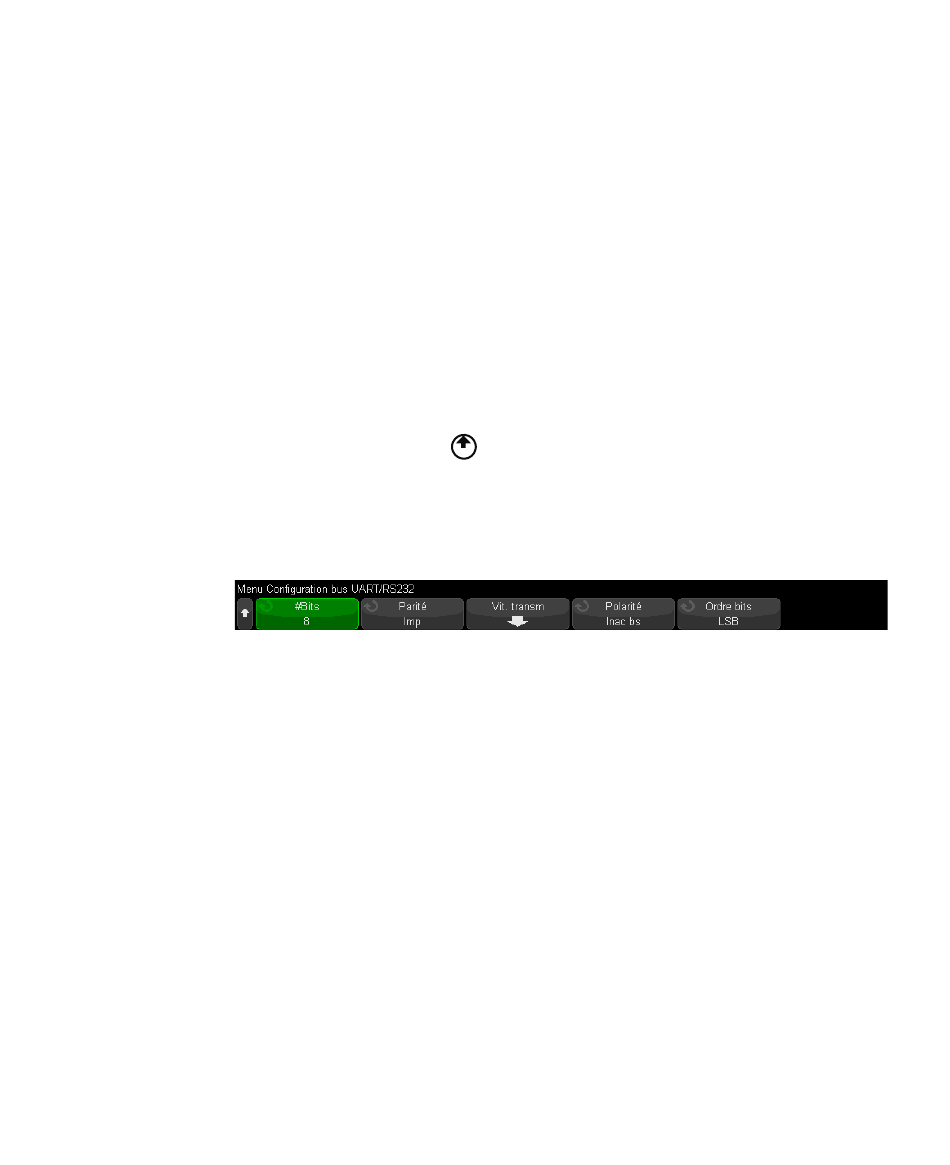

Configuration bus UART/RS232.
Configurez les paramètres suivants.
a Nbre bits – Permet de définir le nombre de bits dans les mots
UART/RS232 en fonction du dispositif testé (réglable entre 5 et
9 bits).
b Parité – Sélectionnez impair, pair ou aucun en fonction du dispositif
testé.
c Baud — Appuyez sur la touche de fonction Vit. transm, puis sur la
touche de fonction Baud et sélectionnez une vitesse de transmission
en fonction du signal de votre dispositif testé. Si la vitesse de
transmission souhaitée ne figure pas dans la liste, sélectionnez Définie
par l'utilisateur sur la touche de fonction Baud, puis sélectionnez la
vitesse de transmission à l'aide de la touche de fonction Vit. transm.
Oscilloscopes Agilent InfiniiVision série 4000 X Guide d'utilisation
Précédent/Haut pour revenir au menu Décod
