Déclenchement MIL-STD-1553
Pour configurer l'oscilloscope de manière à capturer un signal
MIL- STD- 1553, reportez- vous à la section
MIL- STD- 1553"
Pour configurer un déclenchement MIL- STD- 1553, procédez comme suit :
1 Appuyez sur [Trigger] (Déclench.).
2 Dans le menu Décl, appuyez sur la touche de fonction Déclench. Tournez
3 Appuyez sur la touche de fonction Déclench., puis tournez le bouton
Oscilloscopes Agilent InfiniiVision série 4000 X Guide d'utilisation
Décodage série et déclenchement MIL-STD-1553/ARINC 429
•
Appuyez sur la touche de fonction Seuil bas, puis tournez le bouton
Entrée pour définir le niveau de tension de seuil de déclenchement
bas.
Les niveaux de tension de seuil sont utilisés pour le décodage et
deviennent les niveaux de déclenchement lorsque le type de
déclenchement est défini à l'emplacement de décodage série sélectionné.
on page 487.
ensuite le bouton Entrée pour sélectionner l'emplacement série (Série 1
ou Série 2) sur lequel le signal MIL- STD- 1553 est décodé.
Entrée pour sélectionner la condition de déclenchement :
Début mot données – Le déclenchement se produit au début d'un mot
•
de données (à la fin d'une impulsion de synchronisation de données
valide).
Fin mot données – Le déclenchement se produit à la fin d'un mot de
•
données.
Début mot commande/état – Le déclenchement se produit au début d'un
•
mot de commande/état (à la fin d'une impulsion de synchronisation
C/S valide).
Fin mot commande/état – Le déclenchement se produit à la fin d'un mot
•
de commande/état.

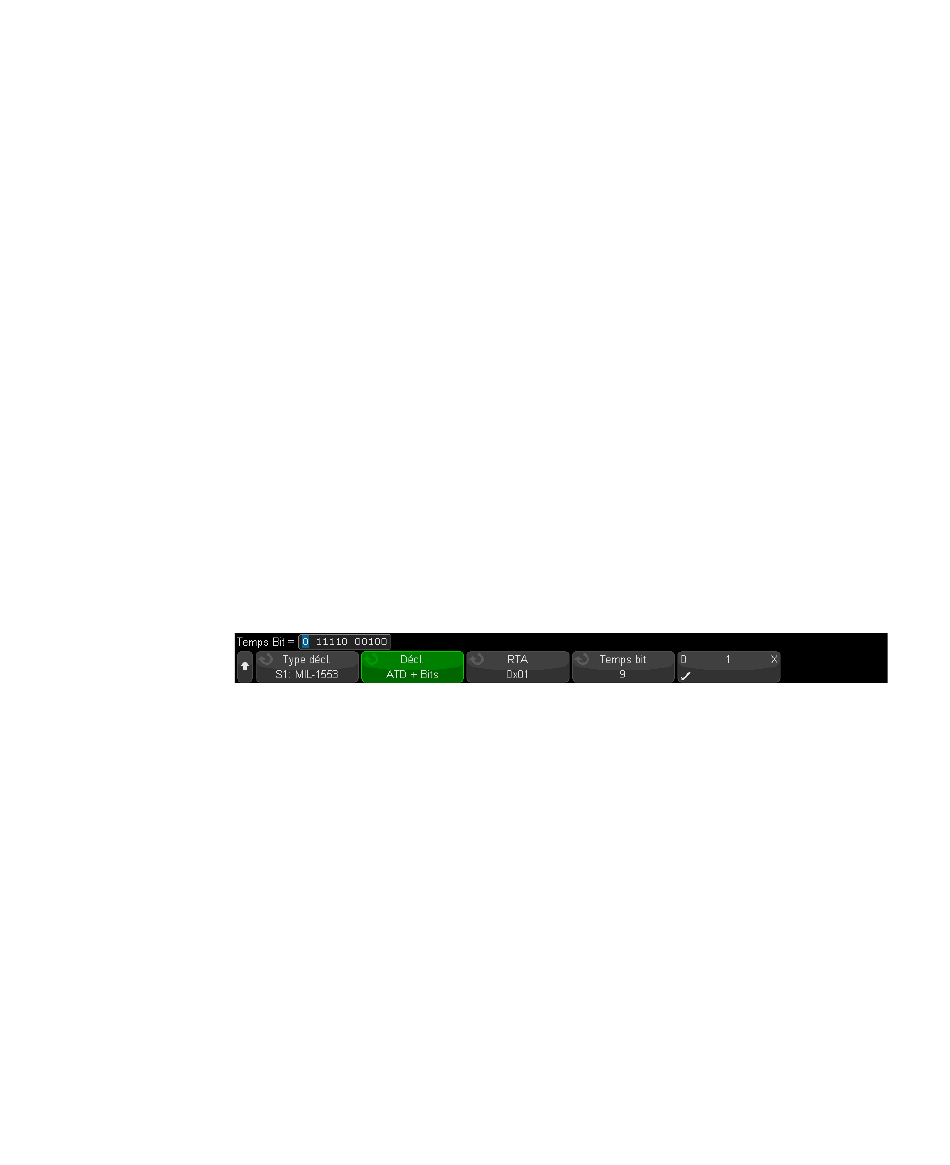

Adresse terminal distant – Le déclenchement si l'ATD du mot de
•
commande/état correspond à la valeur spécifiée.
"Configuration des signaux
27
489
