Déclenchement LIN
Pour configurer l'oscilloscope de manière à capturer un signal LIN,
reportez- vous à la section
Le déclenchement LIN peut déclencher l'oscilloscope sur le front montant
de la sortie Inter. sync du signal de bus mono- fil LIN (qui marque le
début d'une trame de message), sur l'ID de trame, ou sur l'ID de trame et
données.

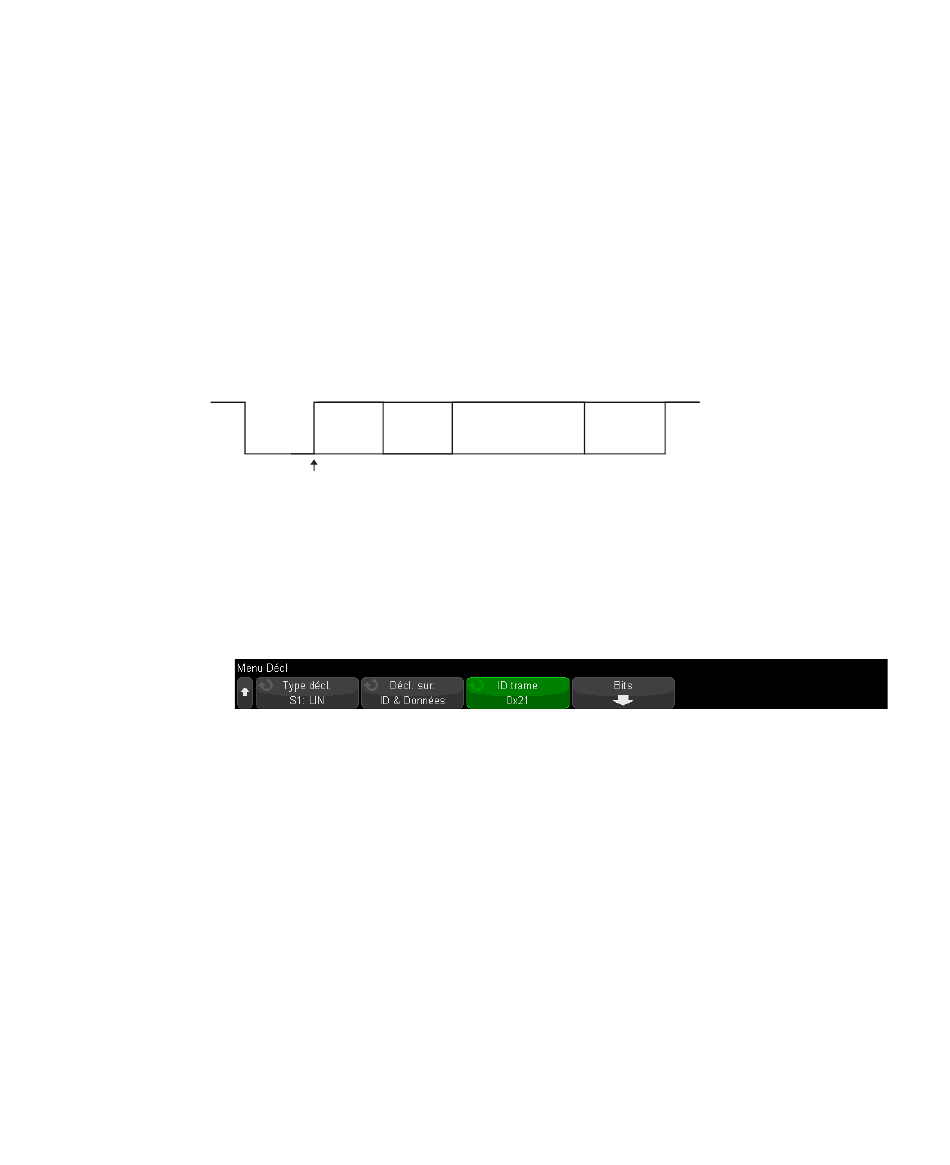

Vous trouverez ci- dessous un exemple de trame de message de signal LIN :
1 Appuyez sur [Trigger] (Déclench.).
2 Dans le menu Décl, appuyez sur la touche de fonction Déclench. Tournez
3 Appuyez sur la touche de fonction Déclench :, puis tournez le bouton
Oscilloscopes Agilent InfiniiVision série 4000 X Guide d'utilisation
Sync
Sync
Identifier
Break
Field
Break
Sync Break Exit
ensuite le bouton Entrée pour sélectionner l'emplacement série (Série 1
ou Série 2) sur lequel le signal CAN doit être décodé.
Entrée pour sélectionner la condition de déclenchement :
•
Sync (Interr sync) – L'oscilloscope se déclenche sur le front montant
de la sortie Inter. sync du signal de bus mono- fil LIN qui marque le
début d'une trame de message.
•
ID (ID trame) – L'oscilloscope se déclenche en cas de détection d'une
trame dont l'ID est égal à la valeur sélectionnée. Utilisez le bouton
Entrée pour sélectionner la valeur correspondant à l'ID de trame.
•
ID et Données (ID trame et données) – L'oscilloscope se déclenche en
cas de détection d'une trame dont l'ID et les données correspondent
aux valeurs sélectionnées. En cas de déclenchement sur un ID trame
et des données :
Décodage série et déclenchement CAN/LIN
"Configuration des signaux LIN"
Data
Checksum
Fields
Field
23
on page 433.
435
