Décodage série et déclenchement I2C/SPI
Lorsque vous sélectionnez le type de déclenchement SPI alors que l'option
Afficher info est activée, un graphique s'affiche. Il présente l'état actuel du
signal de trame, la pente de l'horloge, ainsi que le nombre de bits de
données et leurs valeurs.
1 Appuyez sur [Trigger] (Déclench.).

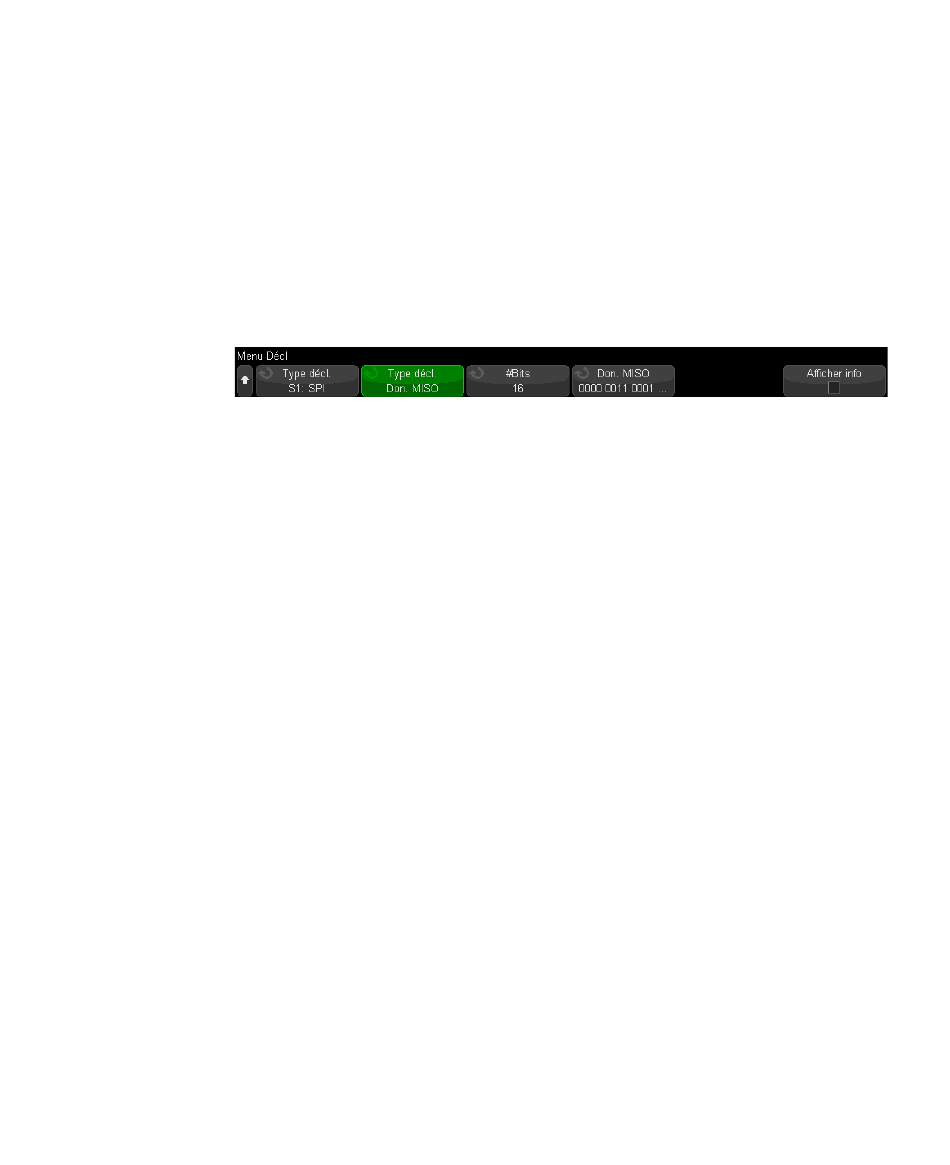

2 Dans le menu Décl, appuyez sur la touche de fonction Type de déclench.,
3 Appuyez sur la deuxième touche de fonction Type de déclench., puis
4 Appuyez sur la touche de fonction #Bits et tournez le bouton Entrée
5 Appuyez sur la touche de fonction Données MOSI ou Données MISO et
468
puis tournez le bouton Entrée pour sélectionner l'emplacement série
(Série 1 ou Série 2) sur lequel les signaux SPI sont décodés.
tournez le bouton Entrée pour sélectionner la condition de
déclenchement :
Données Master-Out, Slave-In (MOSI) – Pour un déclenchement sur le
•
signal de données MOSI.
Données Master-In, Slave-Out (MISO) – Pour un déclenchement sur le
•
signal de données MISO.
pour définir le nombre de bits (#Bits) de la chaîne de données série.
Ce nombre peut être compris entre 4 et 64 bits. Les valeurs de données
pour la chaîne série apparaissent dans la chaîne Données MOSI/MISO
de la zone du signal.
dans la boîte de dialogue avec clavier binaire, saisissez les valeurs de
bit basse (0), haute (1) ou indifférente (0).
