4.
4.1
Привод Fast выпускается с электропитанием ~230 В. Питание осуществляется от основной сети с частотой
50 Гц (допуск ± 10%), для подачи питания применяется трёхжильный кабель: синий провод (общая нейтраль),
чёрный провод (фаза- открывание), коричневый провод (фаза-закрывание).
4.2

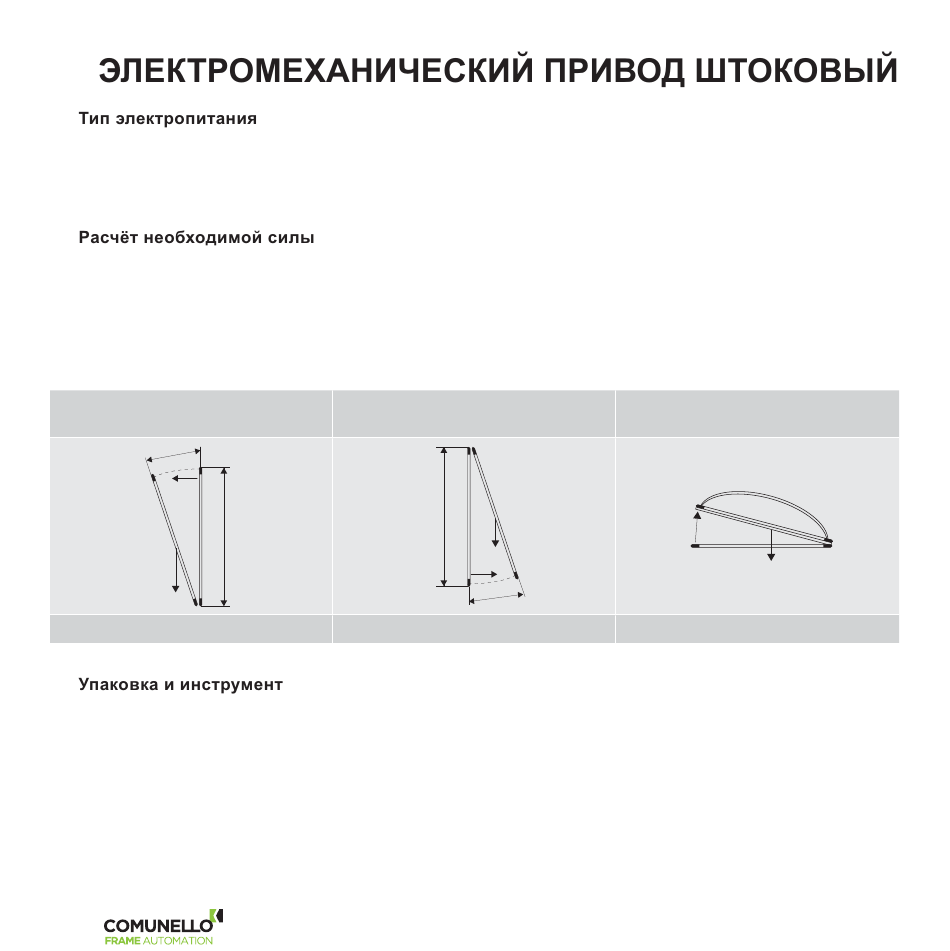

Расшифровка символов
F = сила открытия, Н
P = вес створки окна (только подвижной части), кг
C = максимальный ход привода, см
H = высота створки окна, см
Нижнеподвесное окно
Открытие внутрь
C
F
(B)
H
P
F = (P / 2 ) x (C/H) *9,8
4.3
Оборудование упаковывается в индивидуальную упаковку (картонную коробку). Состав комплекта:
электромеханический привод (230 В, 50 Гц), кабель электропитания, опорные кронштейны, крепёжная скоба
для верхнеподвесного окна, крепёжная скоба для нижнеподвесного окна, инструкция по монтажу, шаблон
для сверления отверстий.
Перед началом монтажных работ подготовьте необходимые материалы, инструменты и оборудование:
рулетку, карандаш, шуруповёрт, дрель, набор свёрл по металлу и дереву, набор насадок для отвёртки,
плоскогубцы для электромонтажных работ, отвёртки, шурупы, дюбеля, подобранные под материал, из
которого выполнено окно.
НЕ ИСПОЛЬЗУЙТЕ саморезы или шурупы при работе с металлическими окнами!
76
Верхнеподвесное окно
Открытие наружу
(A)
H
P
F
C
F = (P / 2 ) x (C/H) *9,8
Горизонтальный световой люк
F
P
F = P / 2 *9,8
