4. SPINDELANTRIEB
4.1 Versorgungsarten
Der Spindelantrieb Fast kann mit Netzspannung von 230 VAC (50Hz) betrieben werden (Toleranz ±10%), mit
3-Kabel-Versorgungsleitung: HELLBLAU, Erdung; SCHWARZ, offene Phase; BRAUN, geschlossene Phase.
4.2 Berechnung der notwendigen Kraft
Symbolik F = geforderte Öffnungskraft Messeinheit kg (Kilogramm)
P = Gewicht des Fensters (nur der zu öffnende Teil) Messeinheit kg (Kilogramm)
C = Öffnungshub des Spindelantriebs Messeinheit cm (Zentimeter)
H = Höhe des Fensters (nur der zu öffnende Teil) Messeinheit cm (Zentimeter)

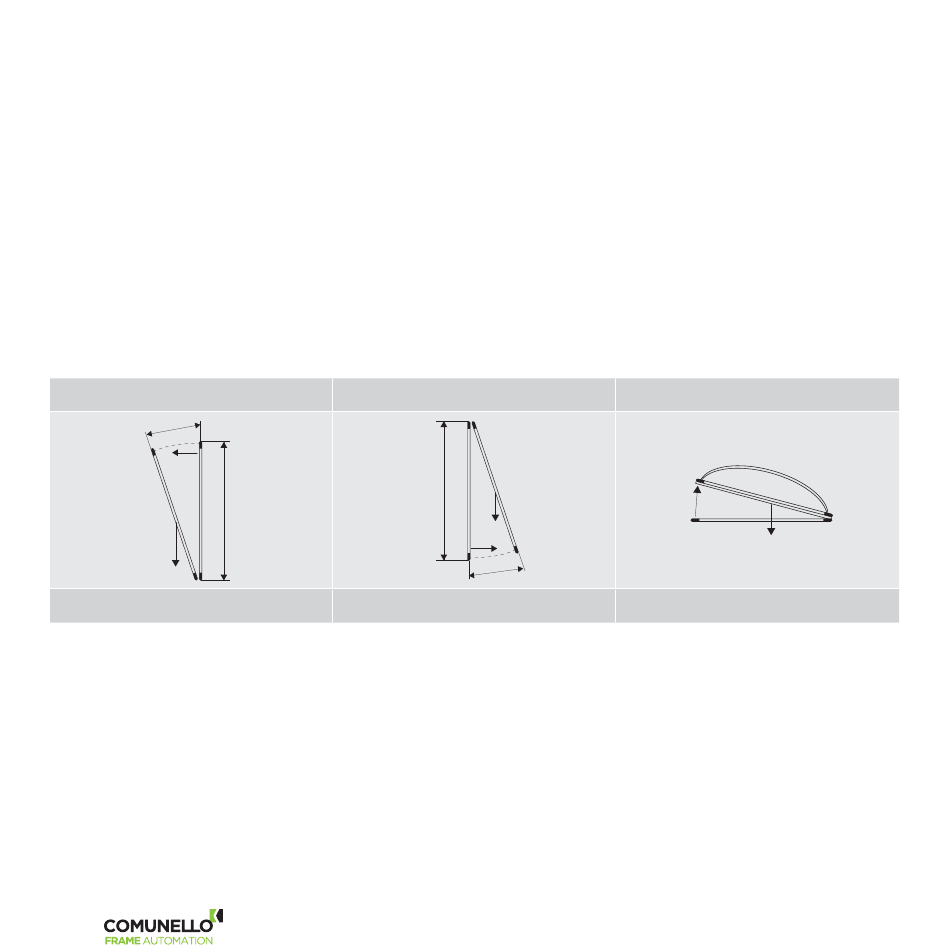

Kippfenster
C
F
(B) H
P
F = (P / 2 ) x (C/H)
4.3 Verpackung und notwendige Montageinstrumente des Stellantriebs
Der Spindelantrieb ist einzeln in einem Karton verpackt. Jede Konfektion enthält:
Einen elektrischen Spindelantrieb mit 230V~ 50Hz mit einem elektrischen Versorgungskabel, Haltebügel,
Befestigungsbügel für die Kippöffnung, Befestigungsbügel für Ausstellung, eine Bohrschablone und ein Einbauhandbuch.
Vor der Montage des Spindelantriebs sollten die folgenden Werkzeuge, Hilfsmittel und Materialien für die Fertigstellung
vorbereitet werden:. Metermaß oder Bandmaß, Bleistift, Bohrmaschine/Schraubgerät, Bohrerset für Metall oder
Holz, Einsatzset zum verschrauben, Kabelschere, Schraubendreher, Schrauben und/oder Gewindeeinsätze, die zur
Befestigung für das Fenstermaterial geeignet sind.
Bei jeder Art von Metallfenstern wird vom Gebrauch von selbstschneidenden oder selbstformenden Schrauben
ABGERATEN.
48
Klappfenster
(A)
H
P
F
C
F = (P / 2 ) x (C/H)
horizontale Kuppeln oder Oberlichte
F
P
F = P / 2
