5.2 Branchement électrique
Procéder au câblage de l'appareil en respectant la tension requise par l'actionneur (voir l'étiquette apposée sur le
produit), en suivant le schéma ci-après.
0 Jaune/Vert
1 Bleu
2 Noir
3 Marron

5.3 Test de fonctionnement

Appuyer sur le bouton de commande et effectuer une fermeture en vérifiant que :
a. Le bâti se ferme complètement. S'il n'en est pas ainsi, vérifier que le chevauchement entre le battant et le châssis
est supérieur ou égal à 0 mm. Le cas échéant, insérer des cales afin de rétablir le chevauchement correct.
b. La tige est parfaitement perpendiculaire au bâti. Le cas échéant, régler l'étrier de fixation en agissant sur les vis et
les boutonnières de réglage.
Lorsque la position de fermeture correcte est atteinte, appuyer sur le bouton de commande et procéder à un
mouvement d'ouverture afin de vérifier si l'actionneur accomplit toute la course prévue sans empêchement.
Une fois que l'ouverture désirée est atteinte, appuyer de nouveau sur le bouton de commande et exécuter l'opération
de fermeture. Une fois que la fenêtre est complètement fermée, vérifier si les vis (des supports et des fixations) sont
correctement serrées et si les joints sont bien comprimés.
40
Alimentazione 230VCA
Terre
Neutre / Commune
Phase / Ouverture
Phase / Fermeture

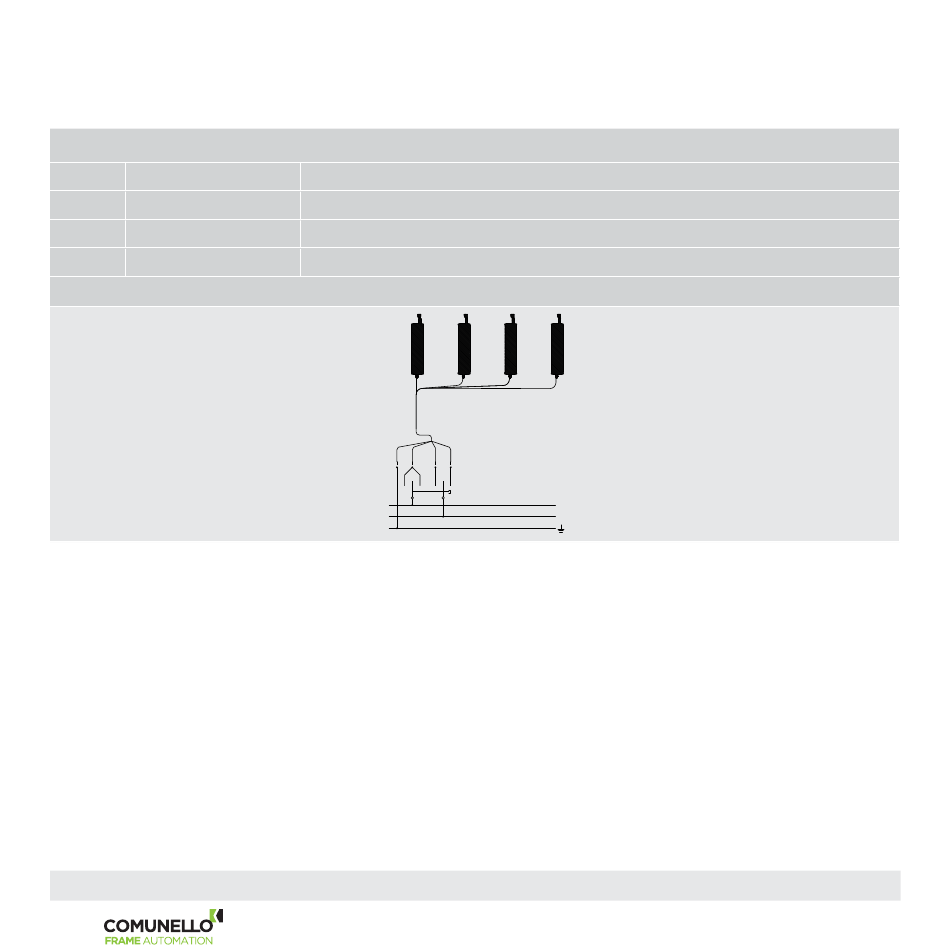

Câblage électrique 230VCA
0 1 2 3
L'installation est terminée
