VLT® Soft Starter MCD 600
Manuel d'utilisation
Reverse torque/
Forward current (%FLC)
400
6
300
Current
200
100
3
0
Torque
25
1
50
2

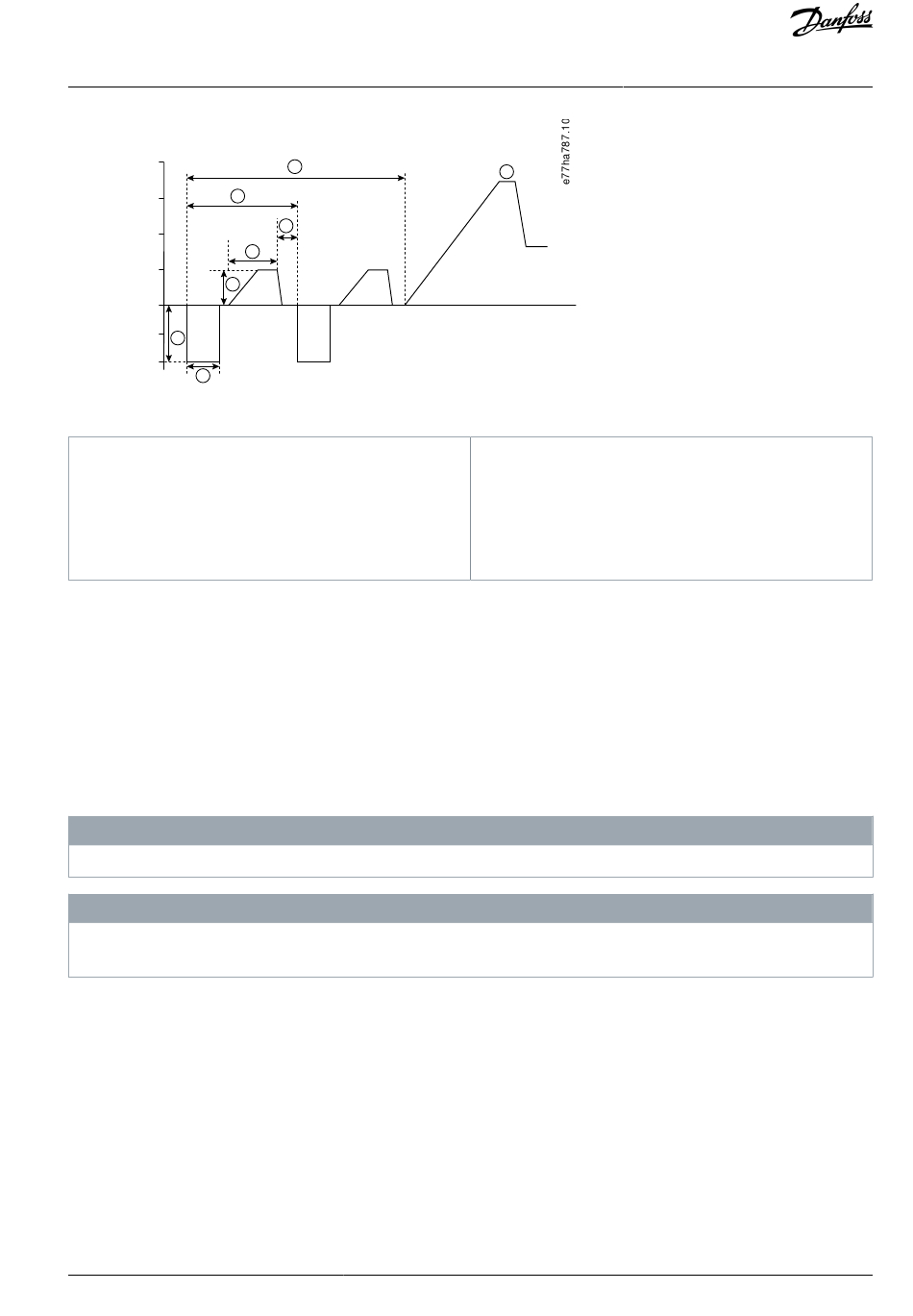

Illustration 38: Nettoyage pompe
1
Paramètre 11-1 Couple impuls. AR
2
Paramètre 11-2 Tps impuls. AR
3
Paramètre 11-3 Limite courant marche avant
4
Paramètre 11-4 Tps marche avant

9.11 Exploitation en sens inverse

Le démarreur progressif peut commander un contacteur inverseur pour faire fonctionner le moteur en sens inverse. Lorsque l'inver-
sion est sélectionnée, le démarreur progressif effectue un démarrage progressif en utilisant la séquence de phases opposée à celle
du fonctionnement normal.
L'inversion est commandée par l'entrée de démarrage/arrêt (START, COM+). Régler une entrée programmable sur « Direction AR »
(paramètre 7-1 Fonction entrée A) et régler une sortie sur « Contac. Inverseur » (paramètre 8-1 Fonction relais A).
L'entrée doit être fermée lorsque le signal de démarrage est appliqué. Le démarreur progressif maintient le relais inversé dans le
même état jusqu'à la fin du cycle de démarrage/d'arrêt.
L'exemple suivant est une installation simple, mais de nombreuses configurations différentes sont possibles en fonction des exigen-
ces de l'application. Contacter un fournisseur local pour obtenir une note d'application présentant d'autres options d'installation.
Le premier démarrage après le changement de direction se fera à courant constant.
Si une protection de la séquence de phases est requise, installer le contacteur inverseur du côté de la sortie (moteur) du démar-
reur progressif.
Danfoss A/S © 2020.12
7
5
4
Time
R E M A R Q U E
R E M A R Q U E
8
5
Paramètre 11-6 Tps arrêt pompe
6 Cycle de nettoyage
7
Paramètre 11-7 Nb Cycle nett pompe
8 Démarrage progressif programmé
AQ262141844215fr-000401 / 175R1174 | 71
Fonctionnement
