5.5.4 Sortie de contacteur de bipasse

La sortie de contacteur de bipasse (03, 04) se ferme lorsque le démarrage progressif est terminé (lorsque le courant de démarrage
chute en dessous de 120 % du courant de pleine charge programmé du moteur) et reste fermée jusqu'au début d'un arrêt (arrêt
progressif ou arrêt en roue libre).
Cette sortie n'est disponible que sur les modèles MCD6-0590C~MCD6-1134C.
Si un démarreur progressif sans bipasse est installé avec un contacteur de bipasse externe, le courant nominal du démarreur pro-
gressif change. Activer le paramètre 20-7 Bipasse externe pour augmenter le courant nominal maximal et ajuster le modèle thermi-
que du démarreur progressif.

5.5.5 Sorties programmables

Les sorties programmables (21, 22, 23 et 33, 34) peuvent signaler l'état du démarreur progressif ou commander un équipement
connexe.
Le fonctionnement des sorties programmables est commandé par les paramètres 8-1 à 8-6.

5.6 Tension de commande

5.6.1 Bornes de tension de commande

READY RUN TRIP LOCAL
Exit Menu
Reset Store
VLT ®
Soft Starter
1/L1 3/L2
2/T1 4/T2 6/T3

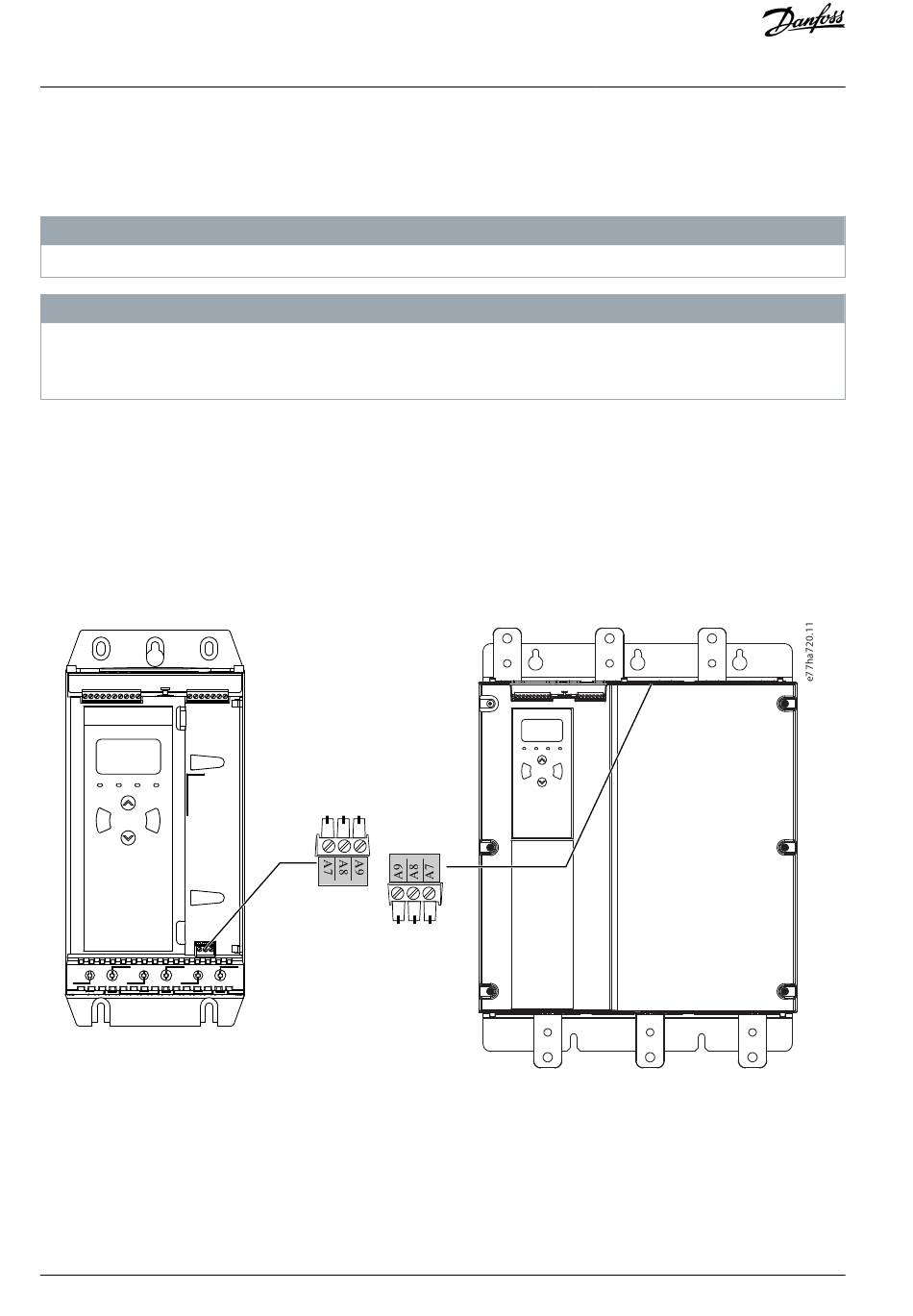

Illustration 12: Bornes de tension de commande
Connecter l'alimentation de commande en fonction de la tension d'alimentation utilisée.
• MCD6-xxxxB-xx-CV2 (110-120 V CA) : A8, A9.
• MCD6-xxxxB-xx-CV2 (220-240 V CA) : A7, A9.
• MCD6-xxxxB-xx-CV1 (24 V CA/CC) : A8, A9.
