VLT® Soft Starter MCD 600
Manuel d'utilisation
Équiper l'alimentation du circuit de commande (A7, A8, A9) d'une protection contre les surcourants du circuit de dérivation ou
d'une protection supplémentaire contre les surcourants, conformément aux réglementations électriques applicables sur le lieu d'in-
stallation.
5.7 Terminaisons électriques
RISQUE DE CHOC ÉLECTRIQUE
Les modèles MCD6-0144B à MCD6-1250B et MCD6 0590C à MCD6-1134C sont certifiés IP00 et présentent un risque d'électrocu-
tion en cas de contact avec les bornes.
-
Installer un kit de protège-doigts sur le démarreur progressif.
-
Installer les démarreurs progressifs dans un boîtier ou
-
installer un cache, par exemple un cache en plexiglas, pour éviter de toucher les bornes.
Sur les châssis de taille S1 et S2, les bornes d'entrée et de sortie d'alimentation pour VLT® Soft StarterMCD 600 sont situées au bas de
l'unité. Sur le châssis de taille S3, l'entrée de puissance se trouve en haut et la sortie de puissance en bas.
MCD6-0020B- MCD6-0144B-MCD6-0579B
MCD6-0129B
MCD6-0160C-MCD6-0448C
2/T1 5/L3
6/T3
1/L1
4/T2
3/L2
1/L1
2/T1

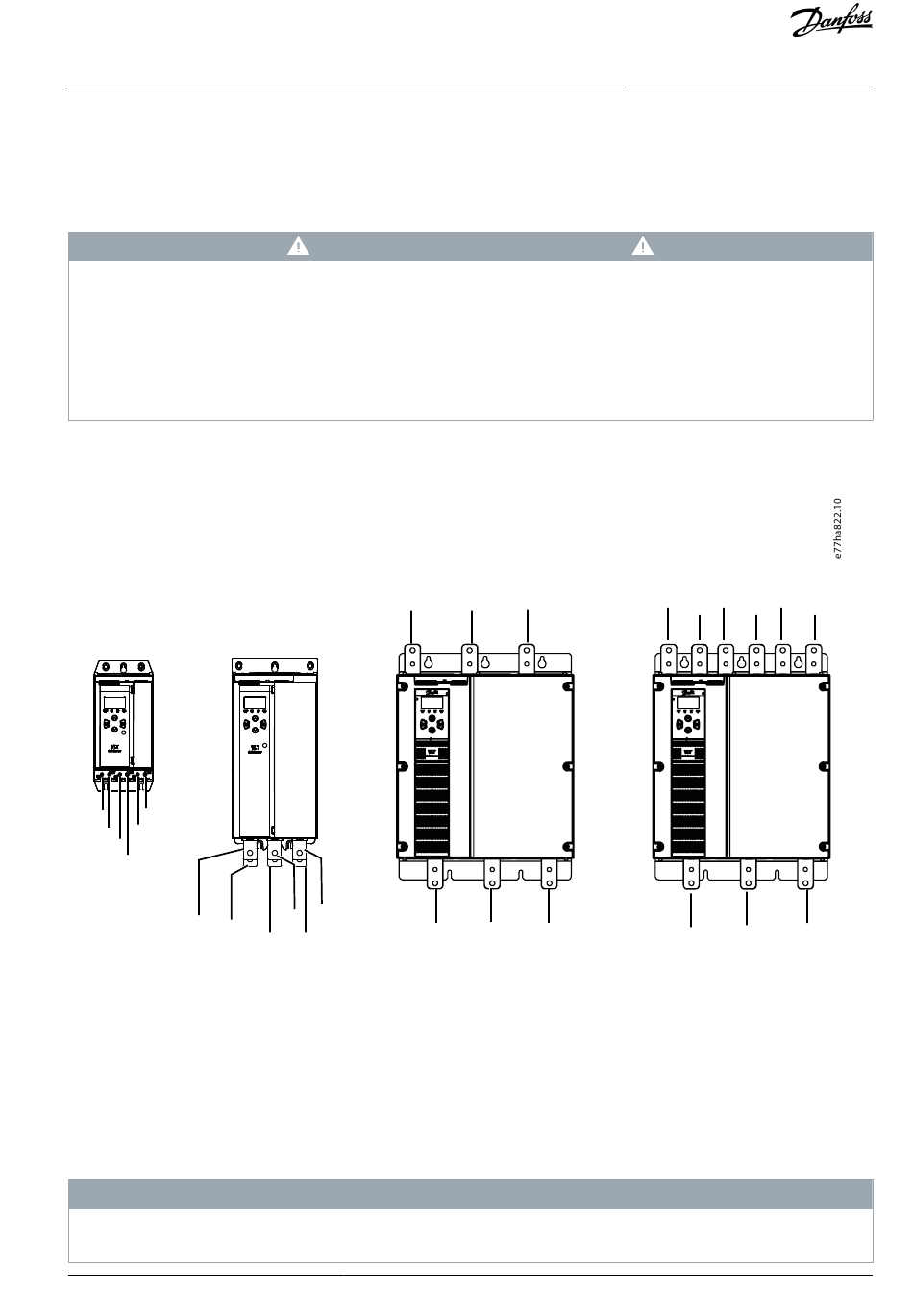

Illustration 13: Bornes d'entrée et de sortie pour les terminaisons électriques
• Les modèles MCD6-0020B~MCD6-0129B ont recours à des brides de serrage. Utiliser des conducteurs massifs ou torsadés en
cuivre, prévus pour une température égale ou supérieure à 75 °C (167 °F).
• Les modèles MCD6-0144B~MCD6-1250B et MCD6-0160C~MCD6-1134C utilisent des jeux de barre. Utiliser des conducteur en
cuivre ou en aluminium, massifs ou torsadés, prévus pour une température de 60/75 °C (140/167 °F).
• Les modèles MCD6-0654B~MCD6-1250B/MCD6-0160C~MCD6-1134C utilisent des jeux de barre. Les bornes d'entrée se trou-
vent en haut de l'unité et les bornes de sortie en bas.
• Les modèles MCD6-0590C~MCD6-1134C disposent de bornes de bipasse dédiées si le démarreur progressif est installé avec un
contacteur de bipasse externe. Les jeux de barres de bipasse se trouvent en haut de l'unité et sont étiquetées T1B, T2B, T3B.
Lors du raccordement des terminaisons électriques, nettoyer soigneusement la surface de contact (à l'aide d'une toile émeri ou
d'une brosse en acier inoxydable) et utiliser un matériau approprié afin d'empêcher la corrosion.
Danfoss A/S © 2020.12
A V E R T I S S E M E N T
MCD6-0654B-MCD6-1250B
&
1/L1
5/L3
3/L2
2/T1
4/T2
6/T3
R E M A R Q U E
5/L3
3/L2
4/T2
6/T3
Installation
MCD6-0590C-MCD6-1220C
1/L1 3/L2 5/L3
T1B T2B T3B
6/T3
4/T2
2/T1
AQ262141844215fr-000401 / 175R1174 | 37
