9.8.4 Rampe de tension programmée
Le démarrage progressif par rampe de tension programmée (TVR) augmente la tension appliquée au moteur sur une période défi-
nie. La rampe de tension réduit le couple de démarrage initial et ralentit le niveau d'accélération du moteur.
Le démarrage par TVR peut servir aux applications dans lesquelles plusieurs moteurs de tailles différentes sont connectés en paral-
lèle et/ou les charges ne sont pas liées mécaniquement.
Le démarrage progressif par TVR ne convient pas aux charges à forte inertie (comme les ventilateurs), qui nécessitent un niveau
de tension élevé pour accélérer la charge.
Pour plusieurs moteurs de même taille et/ou des charges couplées mécaniquement, utiliser le démarrage par courant constant.
Pour un démarrage par rampe de tension programmée, les valeurs suivantes sont typiques et peuvent être ajustées en fonction
d'une application spécifique :
• Faire la somme des courants nominaux de tous les moteurs connectés. Utiliser cette valeur combinée pour définir le paramè-
tre 1-2 I nom. moteur.
La valeur combinée ne doit pas dépasser la valeur nominale du démarreur progressif.
•
Régler le paramètre 2-3 Courant initial sur 100 %, le paramètre 2-4 Limite de courant sur 500 % et régler le temps de rampe
comme requis (paramètre 2-2 Tps rampe démar.).
3
2
1

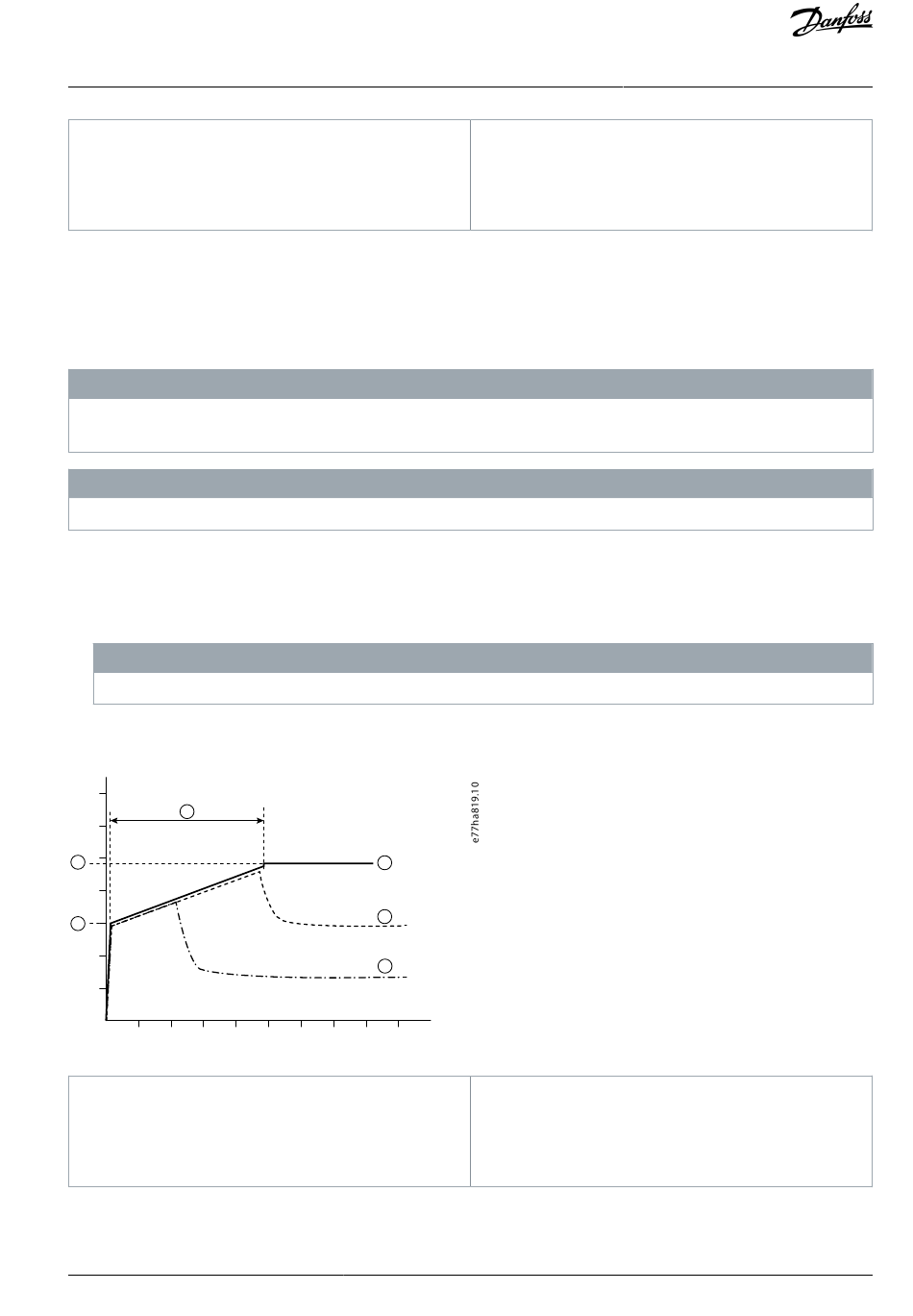

Illustration 32: Exemple de TVR
1 Courant initial (paramètre 2-3)
2 Limite de courant (paramètre 2-4)
3 Tps rampe démar. (paramètre 2- 2)
Danfoss A/S © 2020.12
4 Paramètre 2-2 Tps rampe démar.
5
Paramètre 2-4 Limite de courant
6 Courant à pleine tension
R E M A R Q U E
R E M A R Q U E
R E M A R Q U E
4
5
6
4 Pleine tension
5 Courant moteur 1
6 Courant moteur 2
