VLT® Soft Starter MCD 600
Manuel d'utilisation
c.
Faire défiler jusqu'à Informations moteur, appuyer deux fois sur la touche [Menu/Store] et modifier le paramètre 1-2
I nom. moteur.
d.
Régler le paramètre 1-2 I nom. moteur pour qu'il corresponde au courant de pleine charge du moteur (FLC).
e.
Appuyer sur la touche [Menu/Store] pour enregistrer le réglage.
6. Appuyer plusieurs fois sur la touche [Back] pour fermer le menu principal.
7.
(Facultatif) Utiliser les outils de simulation intégrés pour vérifier que le câblage de commande est correctement raccordé.
Voir le chapitre 6.5 Simulation
8.
Éteindre le démarreur progressif.
9. Raccorder les câbles du moteur aux bornes de sortie 2/T1, 4/T2, 6/T3 du démarreur progressif.
10.
Raccorder les câbles de l'alimentation secteur aux bornes d'entrée 1/L1, 3/L2, 5/L3 du démarreur progressif. Voir le chapitre
5.7 Terminaisons électriques.
Le démarreur progressif est maintenant prêt à commander le moteur.
5.4 Entrées
Les entrées de commande sont alimentées par le démarreur progressif. Ne pas appliquer de tension externe aux bornes d'entrées
de commande.
Les câbles vers les entrées de commande doivent être séparés du câblage de la tension secteur et du moteur.

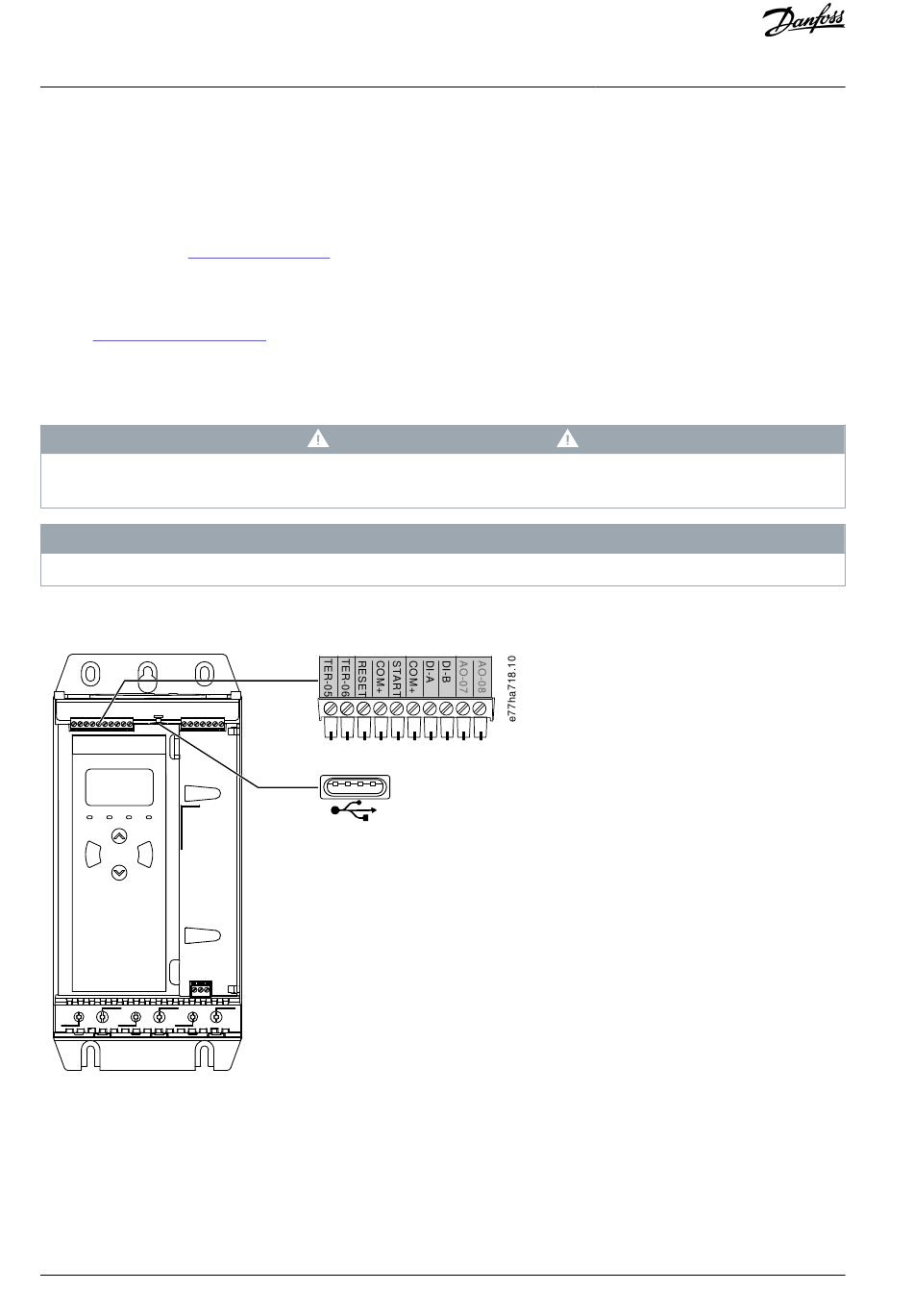

5.4.1 Bornes d'entrée
READY RUN TRIP LOCAL
Exit Menu
Reset Store
VLT ®
Soft Starter
1/L1 3/L2
2/T1 4/T2 6/T3
Illustration 7: Bornes d'entrée
32 | Danfoss A/S © 2020.12
function.
A T T E N T I O N
R E M A R Q U E
5/L3
Installation
AQ262141844215fr-000401 / 175R1174
