VLT® Soft Starter MCD 600
Manuel d'utilisation
TER-05, Entrée de la thermistance du moteur
TER-06
RESET, Entrée de reset
COM+
START, Entrée de démarrage/d'arrêt
COM+

5.4.2 Thermistance du moteur

Les thermistances du moteur peuvent être directement raccordées au VLT® Soft Starter MCD 600. Le démarreur progressif s'arrête
lorsque la résistance du circuit de thermistance dépasse les 3,6 kΩ environ ou chute sous les 20 Ω.
Les thermistances doivent être câblées en série. Le circuit de thermistance doit être passé dans un câble blindé et doit être électri-
quement isolé de la terre et de tous les autres circuits d'alimentation et de commande.
L'entrée thermistance est désactivée par défaut, mais s'active automatiquement lorsqu'une thermistance est détectée. Si des
thermistances ont déjà été raccordées au MCD 600, mais ne sont plus nécessaires, utiliser la fonction « Reset sonde therm » pour
désactiver la thermistance. Cette fonction est accessible via le menu Outils de config.
5.4.3 Démar./Arrêt
Le VLT® Soft StarterMCD 600 requiert une commande à 2 fils.
A
B

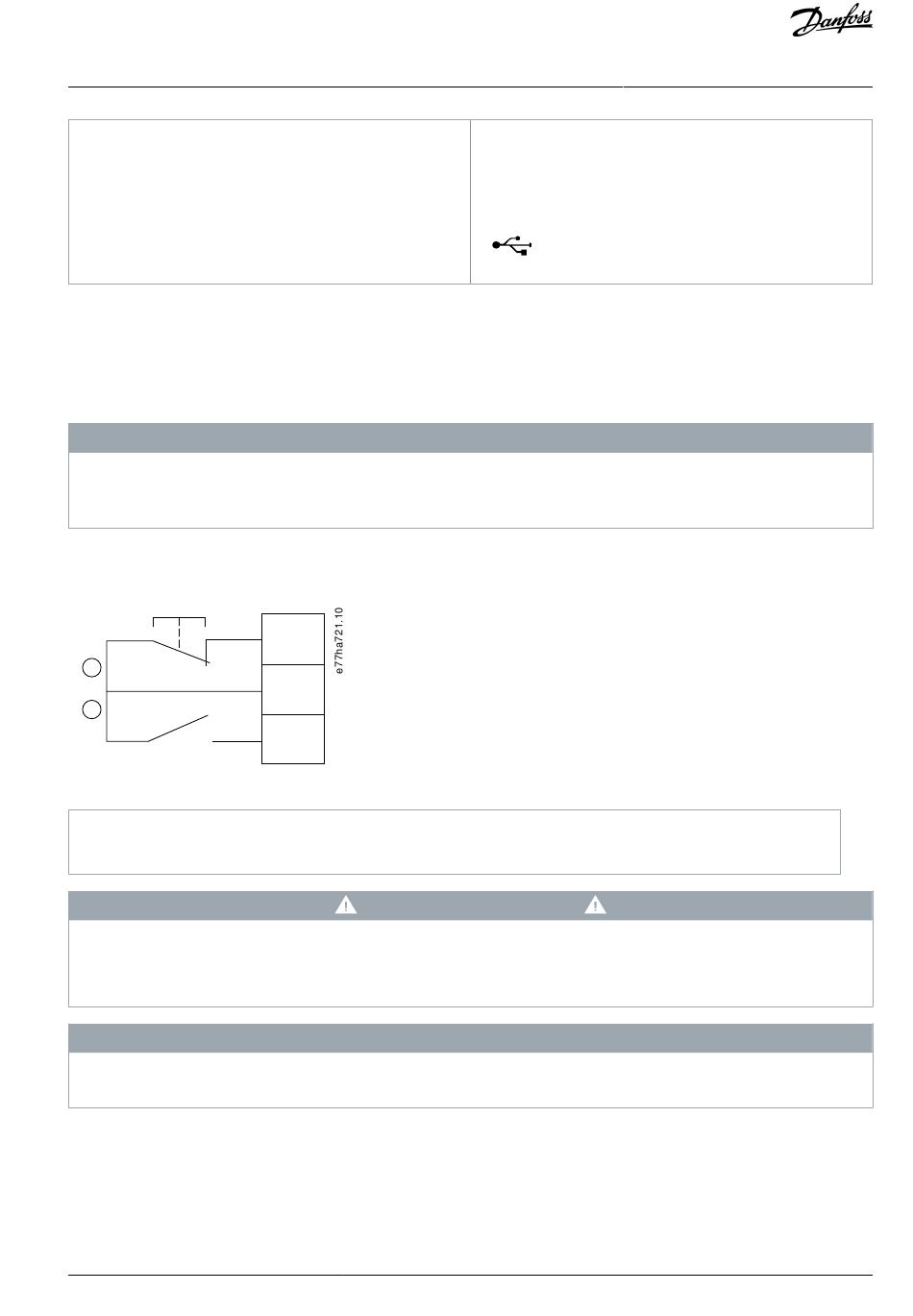

Illustration 8: Câblage de commande Démar./Arrêt
A Reset
B Marche/arrêt
TENTATIVE DE DÉMARRAGE
Si l'entrée de démarrage est fermée lorsque la tension de commande est appliquée, le démarreur progressif tente de démarrer.
-
Vérifier que l'entrée de démarrage/d'arrêt est ouverte avant d'appliquer la tension de commande.
Le MCD 600 n'accepte les commandes provenant des entrées de commande que si le paramètre 1-1 Origine commande est réglé
sur Entrée logique.
5.4.4 Reset/Verrouillage Dém.
L'entrée de reset (RESET, COM+) est normalement fermée par défaut. Le démarreur progressif ne démarre pas si l'entrée de reset est
ouverte. L'écran affiche alors Pas prêt.
Si le reset s'ouvre alors que le démarreur progressif est en marche, ce dernier coupe l'alimentation et permet au moteur de s'arrêter
en roue libre.
Danfoss A/S © 2020.12
R E M A R Q U E
RESET
COM+
START
A T T E N T I O N
R E M A R Q U E
DI-A, Entrée programmable A (par défaut = déclenche-
COM+ ment d'entrée NO)
DI-B, Entrée programmable B (par défaut = déclenche-
COM+ ment d'entrée NO)
Port USB (pour lecteur flash, pas de connexion PC di-
recte)
AQ262141844215fr-000401 / 175R1174 | 33
Installation
