VLT® Soft Starter MCD 600
Manuel d'utilisation
Le LCP peut être raccordé ou retiré en toute sécurité lorsque le démarreur progressif fonctionne. Il n'est pas nécessaire de sup-
primer la tension réseau ou de commande.
Si le paramètre 1-1 Source commande est réglé sur Clavier distant, la suppression du LCP à distance provoque un déclenchement.
1
READY RUN
2
BACK
3
LOGS

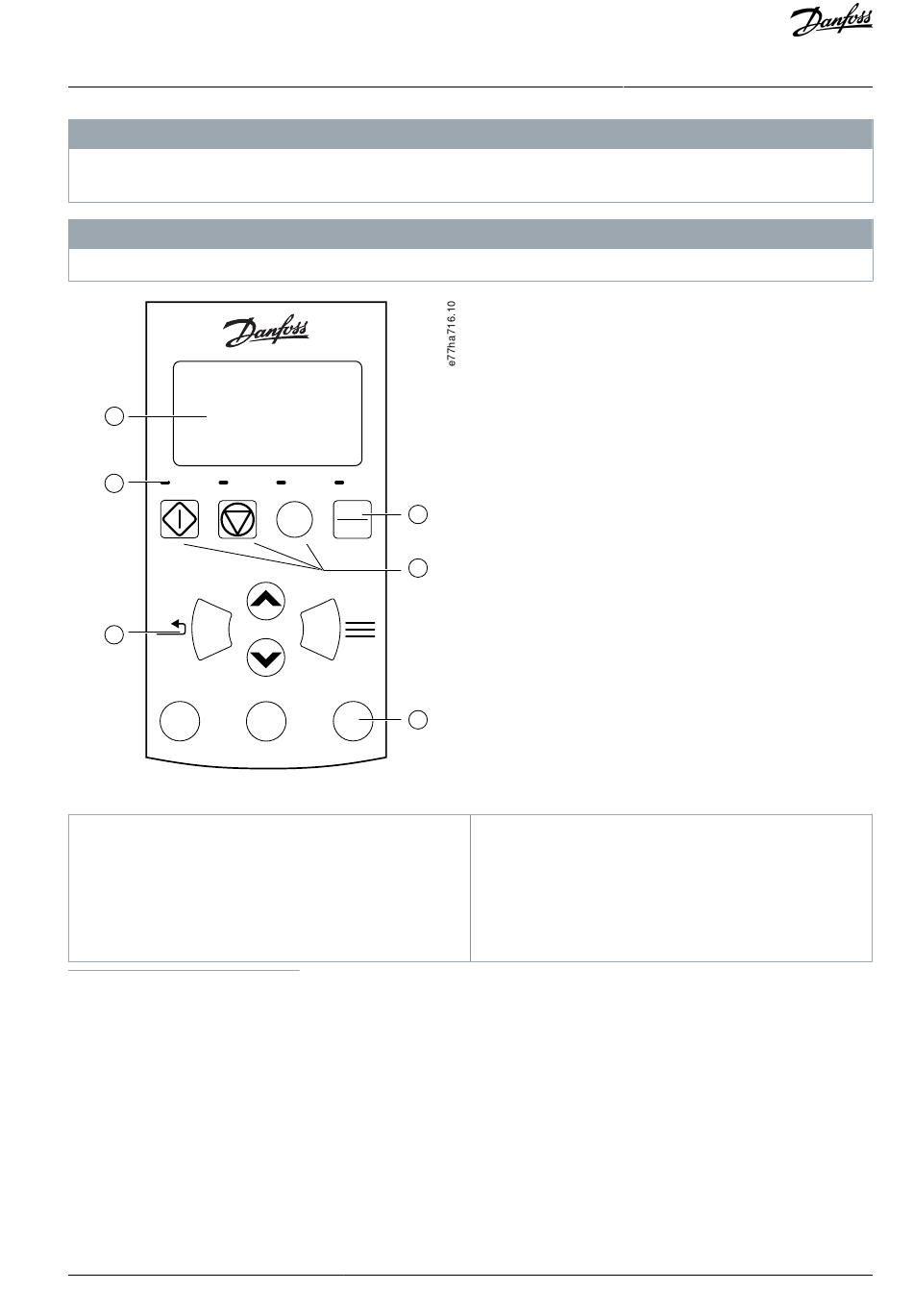

Illustration 25: LCP à distance
1 Affichage à quatre lignes pour indiquer l'état et les
détails de programmation.
2 Voyants d'état.
3 Touches de navigation du menu
1
• Back : permet de quitter le menu ou le paramètre, ou d'annuler un changement de paramètre.
• Menu/Store : permet d'entrer dans un menu ou un paramètre, ou d'enregistrer un changement de paramètre.
• Touches fléchées : permettent de passer au menu ou paramètre précédent ou suivant, de changer le réglage du paramètre sélectionné ou de
faire défiler les écrans d'état.
2
• Journal : ouvrir le menu Journaux.
• Graphique : sélectionner le graphique à afficher ou mettre en pause/redémarrer le graphique (maintenir enfoncé plus de 0,5 s).
•
Outils : Ouvrir les Outils de configuration.
Danfoss A/S © 2020.12
R E M A R Q U E
R E M A R Q U E
TRIP LOCAL
CMD
4
RESET
MENU
5
MENU
STORE
Alt
6
TOOLS
GRAPH
(1)
4 Raccourci vers le menu Origine commande dans
Outils de config.
5 Touches de commande locale.
6 Touches de raccourci pour un accès rapide aux tâ-
ches courantes :
(2)
