5.5.3 Sortie de contacteur principal

La sortie de contacteur principal (13, 14) se ferme lorsque le démarreur progressif reçoit une commande de démarrage et reste
fermé pendant que le démarreur progressif commande le moteur (jusqu'à ce que le moteur s'arrête en roue libre ou jusqu'à la fin
d'un arrêt progressif). La sortie de contacteur principal s'ouvre également si le démarreur progressif s'arrête.
Utiliser le paramètre 20-8 Mode dispositif de déclenchement pour configurer le démarreur progressif à utiliser avec un contacteur
principal ou un disjoncteur.
-
Pour une utilisation avec un contacteur principal, utiliser le réglage par défaut Inactif.
-
Pour une utilisation avec un disjoncteur, régler le paramètre 2-8 Mode dispositif de déclenchement sur Actif.
F1 K1
1/L1
3/L2
5/L3

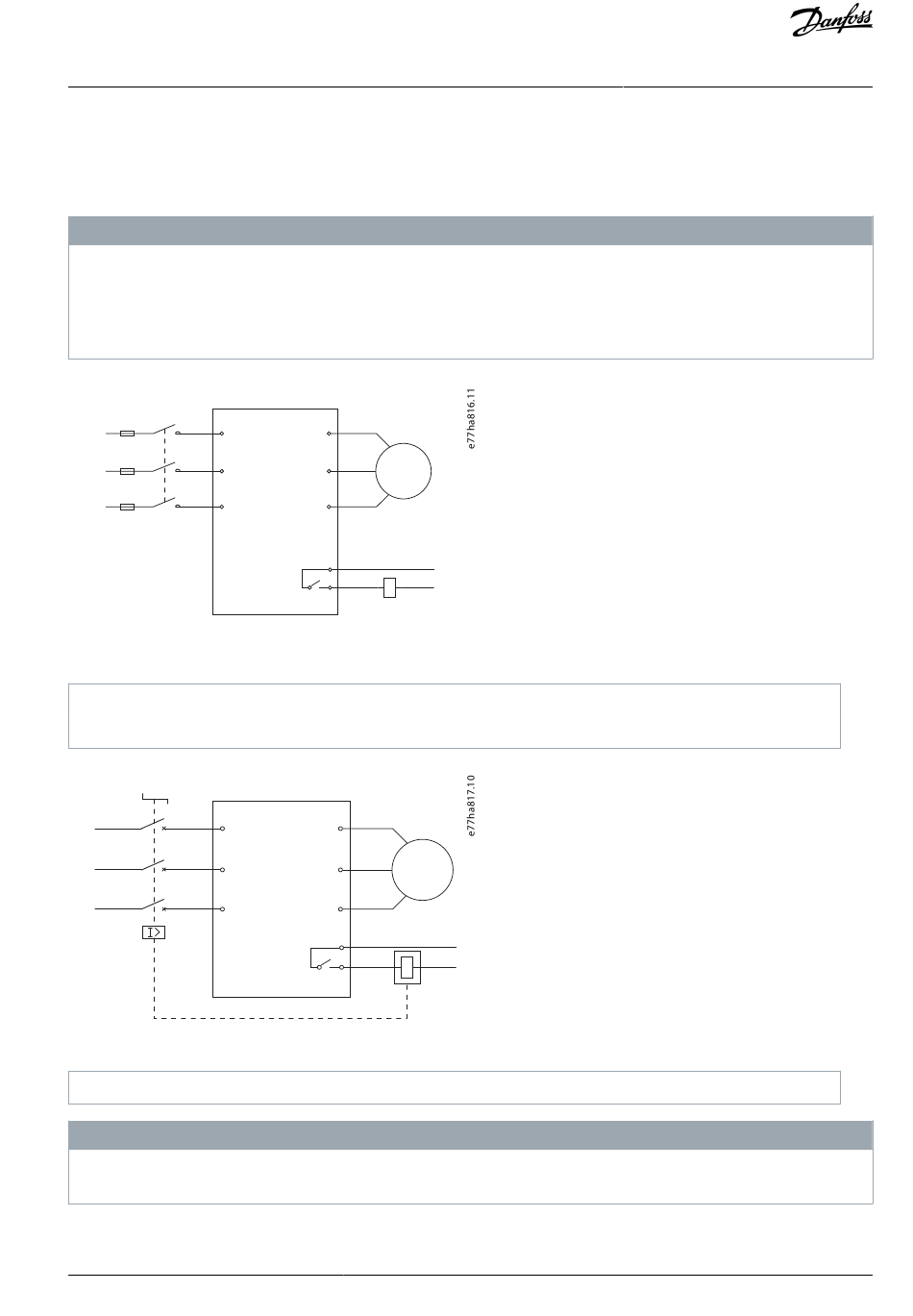

Illustration 10: Démarreur progressif installé avec contacteur principal
F1 Fusibles
K1 Contacteur principal
Q1
1/L1
3/L2
5/L3
Illustration 11: Démarreur progressif installé avec un relais de déclenchement et un disjoncteur
Q1 Disjoncteur
Certaines bobines de contacteurs électroniques ne conviennent pas à la commutation directe avec des relais montés sur carte de
circuits imprimés. Contacter le fabricant/fournisseur du contacteur pour en confirmer la compatibilité.
