VÉRIFICATION DE LA CONSTRUCTION DU TABLEAU ARRIÈRE
IMPORTANT : Déterminer la résistance du tableau arrière. Les écrous de blocage et les boulons de fixation du
moteur hors-bord peuvent supporter un couple de 75 N.m (55 lb. ft.) sans que le tableau arrière ne cède ou ne
se fende. Si le tableau arrière cède ou se fend sous ce couple, la construction du tableau arrière peut ne pas
être adaptée. Le tableau arrière doit être renforcé ou la surface supportant la charge augmentée.

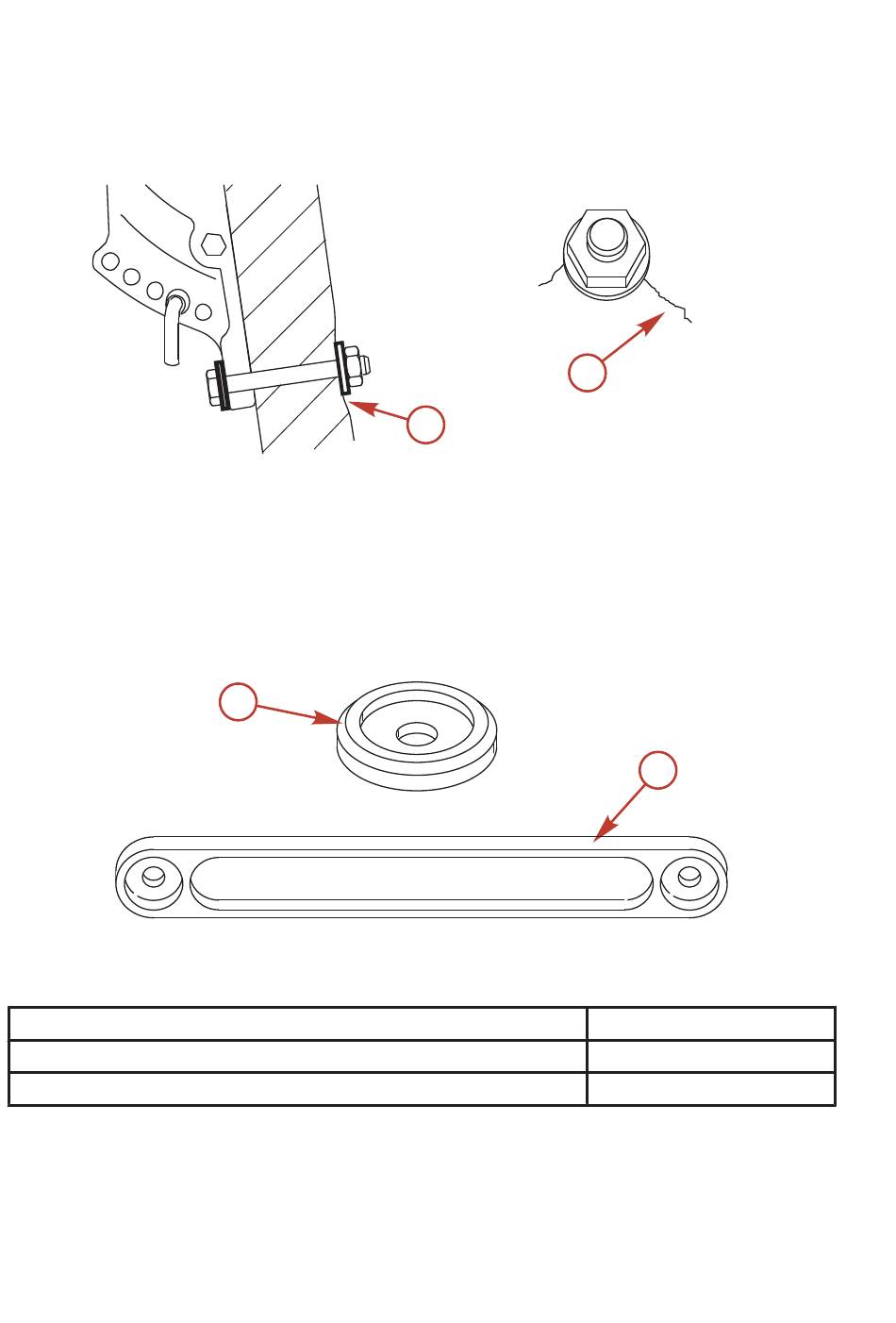

a -
Tableau arrière cédant sous le couple de
serrage des boulons
Pour déterminer initialement la résistance du tableau arrière, utiliser une clé dynamométrique à cadran. Si le
boulon ou l'écrou continue à tourner sans que la lecture du couple n'augmente sur le cadran, le tableau arrière
est en train de céder. La surface supportant la charge peut être augmentée en utilisant une plus grande rondelle
ou une plaque de renforcement de tableau arrière.
REMARQUE : Les trous intérieurs de la plaque de renforcement du tableau arrière sont destinés aux boulons
inférieurs du tableau arrière et les trous extérieurs aux boulons supérieurs du tableau arrière.
a -
Grande rondelle de tableau arrière
Description
Grande rondelle de tableau arrière
Plaque de renforcement du tableau arrière
1.
Appliquer du produit d'étanchéité marin sur les parties lisses des tiges des boulons, pas sur le filetage.
2.
Fixer le moteur hors-bord avec la visserie de fixation correcte. Serrer les écrous de blocage au couple
spécifié.
POSE DU MOTEUR HORS-BORD
a
b
a
b -
Tableau arrière fendu sous le couple de
serrage des boulons
b -
Plaque de renforcement arrière
64
18961
b
33962
Numéro de pièce
67-896392
67-896305
