Fixation du moteur hors-bord au tableau arrière

BOULONS DE FIXATION

Visserie de montage du moteur hors-bord sur le tableau arrière – fournie avec le moteur hors-bord
N° de pièce
10-8M0033366
11-826711-17 Écrou de blocage à insert en nylon
12-28421
12-54012
N° de pièce Désignation de la pièce
10-67755005 Boulon de tableau arrière
10-67755006 Boulon de tableau arrière
10-814259 Boulon de tableau arrière
10-67755-1 Boulon de tableau arrière
10-8M0033366 Boulon de tableau arrière
10-67755-003 Boulon de tableau arrière
10-67755-2 Boulon de tableau arrière
10-8M0028080 Boulon de tableau arrière
10-8M0032860 Boulon de tableau arrière
VÉRIFICATION DE LA CONSTRUCTION DU TABLEAU ARRIÈRE
IMPORTANT : Déterminer la résistance du tableau arrière. Les écrous de blocage et les boulons de fixation du
moteur hors-bord doivent être capables de résister à un couple de 75 N.m (55 lb-ft) sans que le tableau arrière
ne fléchisse ni ne se fende. Si le tableau arrière cède ou se fend sous ce couple, la construction du tableau
arrière peut ne pas être adaptée. Le tableau arrière doit être renforcé ou la surface supportant la charge
augmentée.

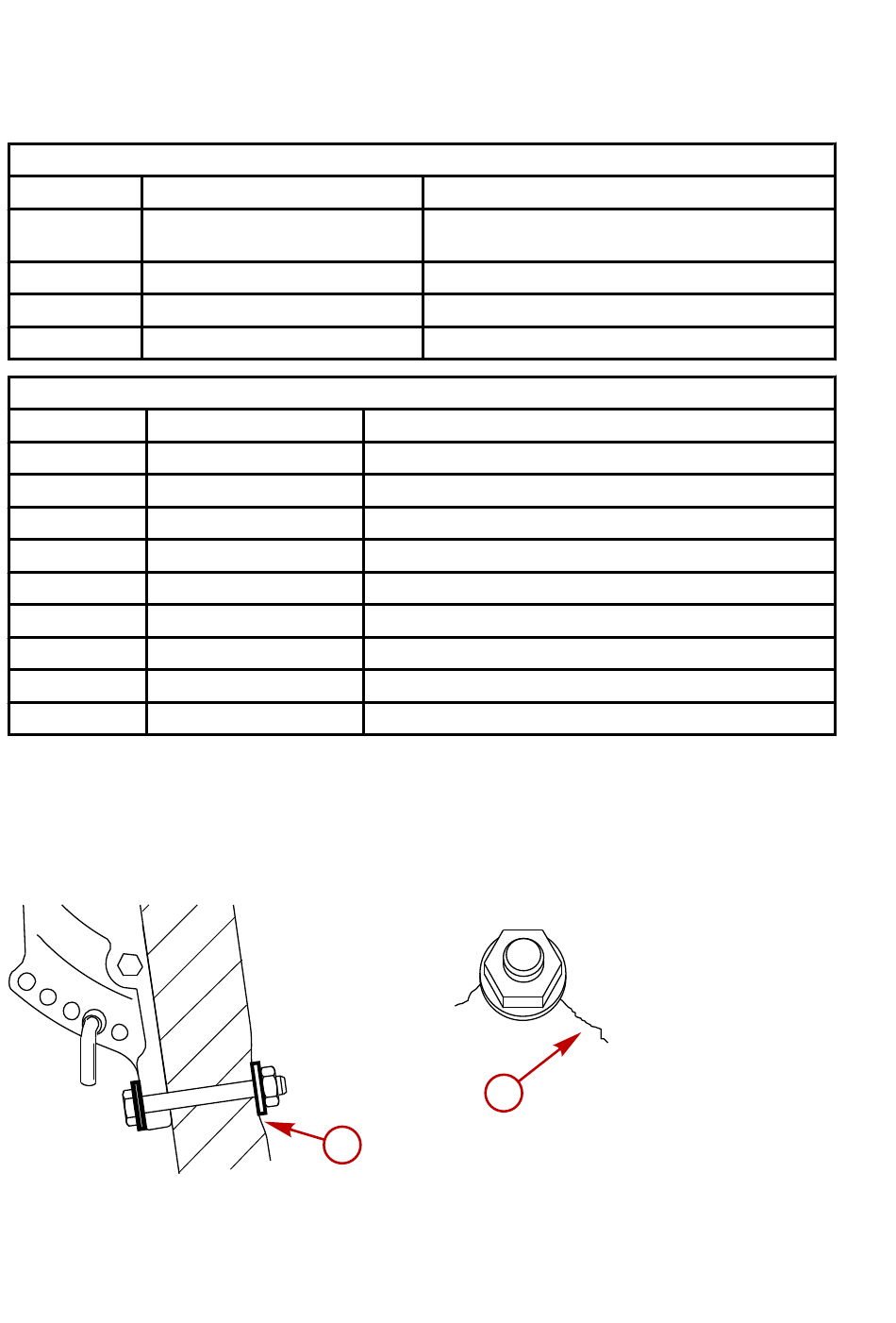

a - Tableau arrière cédant sous le couple de serrage des boulons
b - Tableau arrière fendu sous le couple de serrage des boulons
POSE DU MOTEUR HORS-BORD
Désignation de la pièce
Boulon de tableau arrière
Rondelle interne
Rondelle externe
Boulons de fixation de tableau arrière disponibles
a
1/2-20 x 5,00 pouces de long (pas de vis de
3,25 pouces)
1/2-20
Ø int. de 0,516 pouce x Ø ext. de 1,50 pouce
Ø int. de 0,53 pouce. x Ø ext. de 0,87 pouce
1/2-20 x 2,50 pouces de long (pas de vis de 1,25 pouce)
1/2-20 x 3,50 pouces de long (pas de vis de 1,25 pouce)
1/2-20 x 4,00 pouces de long (pas de vis de 2,25 pouces)
1/2-20 x 4,50 pouces. de long (pas de vis de 2,25 pouces)
1/2-20 x 5,00 pouces. de long (pas de vis de 3,25 pouces)
1/2-20 x 5,50 pouces. de long (pas de vis de 3,25 pouces)
1/2-20 x 6,50 pouces. de long (pas de vis de 2,75 pouces)
1/2-20 x 7,50 pouces. de long (pas de vis de 2,75 pouces)
1/2-20 x 8,00 pouces de long (pas de vis de 2,75 pouces)
b
