HOJA PARALELA A LA RANURA DE LA GUÍA DE
INGLETES (Fig. R, S)
ADVERTENCIA
Este ajuste viene de fábrica, pero debe verificarse y
ajustarse si es necesario.
ADVERTENCIA
Para evitar lesiones personales:
Desconecte siempre el enchufe de la toma de
corriente cuando realice cualquier ajuste.
Este ajuste debe ser correcto o el retroceso podría
provocar lesiones graves y no se podrán realizar
cortes precisos.
1. Extraiga la llave de contacto amarilla y desenchufe la
sierra.
2. Retire el protector de hoja.
3. Eleve la hoja hasta la posición más elevada y ajústela
en un ángulo 0° (a 90°).
4 Seleccione y marque, con un rotulador, un diente de
hoja que tenga un "ajuste adecuado".
5. Coloque la base de la escuadra de combinación (1) en
la ranura derecha de la guía de ingletes (2). (Fig. R)
6. Ajuste la regla de tal forma que toque el diente
marcado delantero y bloquee la regla para que se
mantenga en su posición en el conjunto de escuadra.
7. Gire la hoja para llevar el diente marcado a la parte
posterior y aproximadamente 1/2" por encima de la
hoja.
8. Deslice con cuidado la escuadra de combinación hacia
atrás hasta que la regla toque el diente marcado.
9. Si la regla toca el diente marcado en la posición
delantera y trasera, no es necesario realizar ningún
ajuste en este momento. Si no, lleve a cabo el
procedimiento de ajuste descrito en la siguiente
sección.

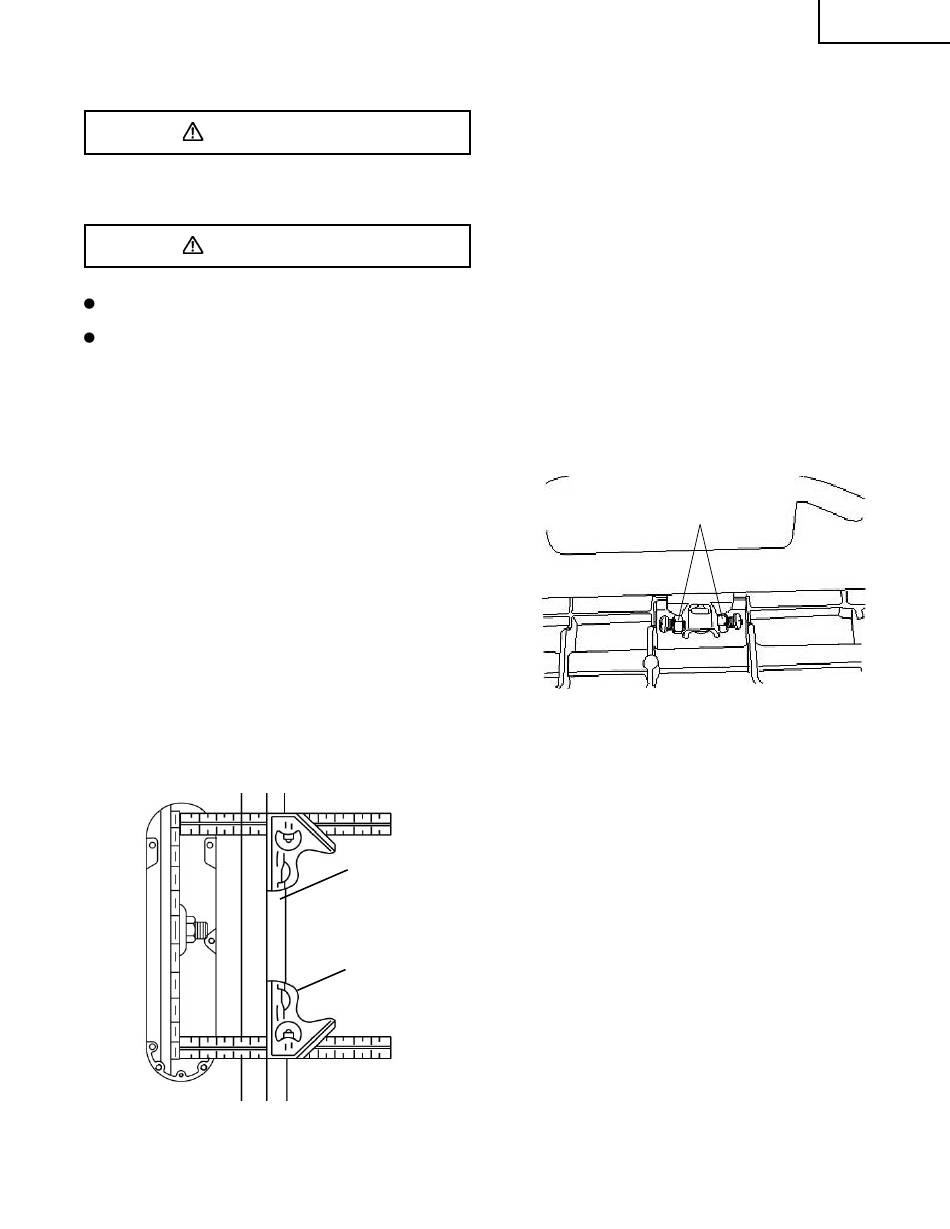

Fig. R
Ajustes de hoja adicionales (Fig. S)
El mecanismo de ajuste se encuentra encima de la rueda
de mano de ajuste de la altura de la hoja bajo la superficie
de la mesa. Si las mediciones delantera y trasera no son
las mismas, ajuste la alineación mediante el mecanismo
de la forma siguiente:
Si la hoja está desplazada hacia la derecha:
1.
2.
Si la hoja está desplazada hacia la izquierda:
3.
4.
5.
Fig. S
2
1
— 59 —
Afloje las dos tuercas (1) y el tornillo derecho; a
continuación, ajuste el tornillo izquierdo.
Apriete las tuercas (1) y el tornillo derecho, y vuelva a
realizar la medición, tal y como se describe en los
pasos 4 a 9 de la sección anterior.
Afloje las dos tuercas (1) y el tornillo izquierdo; a
continuación, ajuste el tornillo derecho.
Apriete las tuercas (1) y el tornillo izquierdo, y vuelva
a realizar la medición, tal y como se describe en los
pasos 4 a 9 de la sección anterior.
Vuelva a comprobar el espacio que rodea la hoja,
asegurándose de que la hoja no choca con el inserto
de mesa u otras piezas en los ajustes de 90° y 45°.
