Español
Fig. J
7
ADVERTENCIA
Para evitar sufrir lesiones por el lanzamiento de una pieza
de trabajo, partes de la hoja o el contacto con la hoja, no
utilice nunca la sierra sin el inserto adecuado en su sitio.
Utilice el inserto de hoja de sierra cuando lleve a cabo
operaciones de aserrado. Utilice el inserto de cabeza de
ranurar cuando utilice una hoja de ranurar.

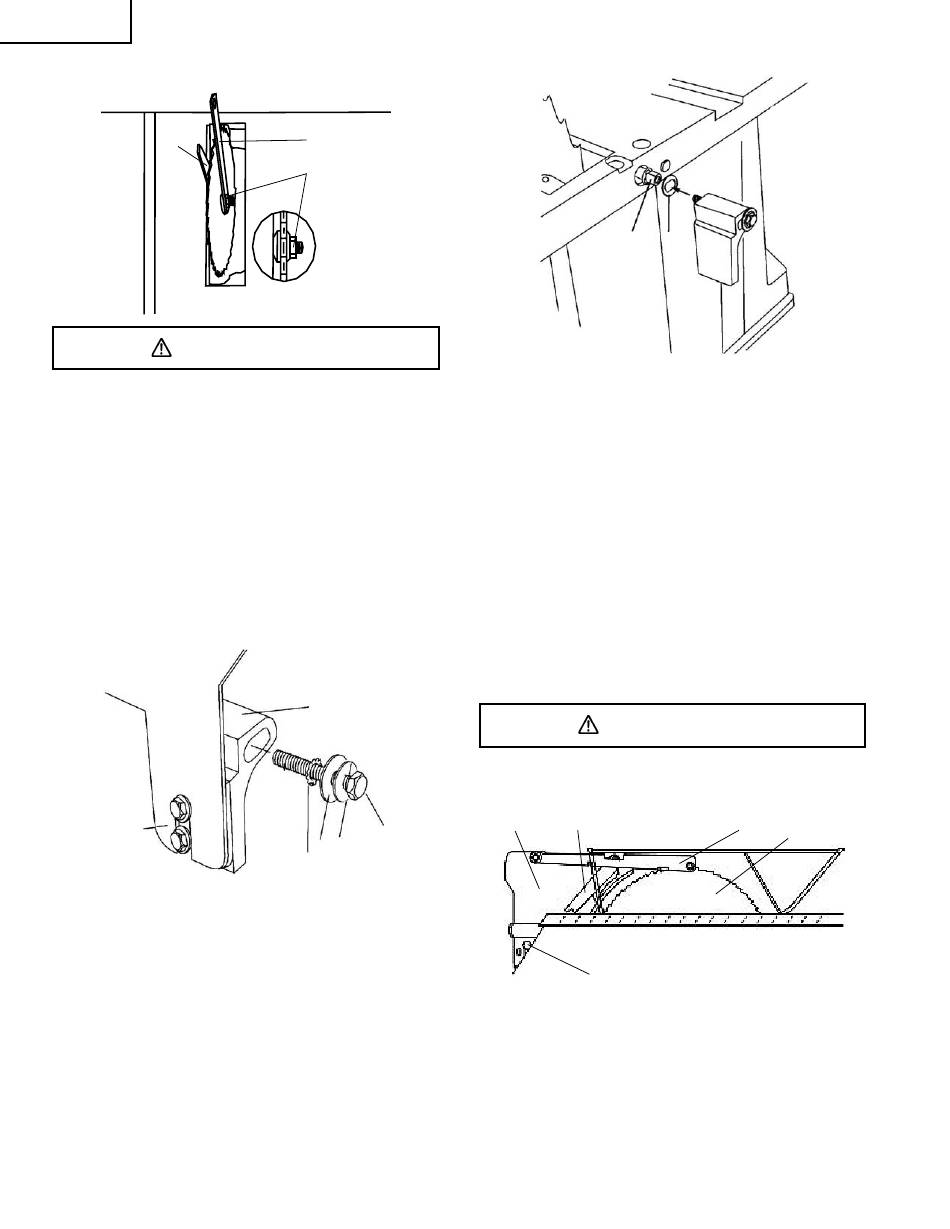

CONJUNTO DE PROTECTOR DE HOJA (Fig. K, L, M)
1. Ajuste la hoja a la altura máxima y la inclinación a
cero grados en la escala de bisel con las ruedas de
mano. Bloquee el botón de bloqueo de la hoja.
2. Coloque la arandela de bloqueo dentada externa (1),
una arandela plana de acero (2) y una arandela
elástica (10) sobre el perno de cabeza hexagonal largo
(3). Inserte el perno en la ménsula de la placa abridora
(4), tal y como se muestra en la figura. (Fig. K)
Fig. K
11
3. Coloque la arandela ovalada (5) sobre la varilla de giro
(6). (Fig. L)
4. Instale el conjunto de ménsula (4) en la parte posterior
de la mesa de sierra y ajústelo bien, sin apretar.
Inserte el perno (3) en la varilla de giro con rosca
interna.
NOTA: La placa abridora no aparece en la ilustración
para aumentar la claridad.
Fig. L
8
5
5.
6.
7.
8.
9.
10.
4
Una mala alineación de la placa abridora puede provocar
un "retroceso" y lesiones graves.
3
10
2
1
INSTALACIÓN DE LAS EXTENSIONES LATERALES DE LA
MESA (Fig. N)
1.
— 56 —
6 5
Coloque el brazo del protector de hoja (7) en la parte
posterior de la mesa.
Utilice el borde recto para comprobar si la placa
abridora del protector de hoja (8) está alineada con la
hoja de la sierra (9).
Si es necesario realizar algún ajuste, afloje el perno (3)
y mueva el conjunto de placa abridora a derecha o
izquierda, o gírelo.
Una vez que la placa abridora esté correctamente
alineada con la hoja de sierra, apriete el perno con
fuerza.
Si es necesario ajustar la altura, afloje los pernos (11)
y levante el conjunto de placa abridora hasta la altura
deseada y apriete los pernos. (Fig. K)
NOTA: La placa abridora debe estar siempre
correctamente alineada, con el fin de que la pieza de
trabajo cortada pase por cualquiera de los lados sin
doblarse o torcerse hacia el lado.
ADVERTENCIA
Seguro antirretroceso
8
3
Identifique la extensión derecha de la mesa.
NOTAS:
En la ilustración, la Fig. N ofrece una vista "a través"
de la mesa de sierra de la parte inferior de la mesa. La
extensión lateral derecha de la mesa es la que tiene la
escala de medición (1) visible desde la parte delantera
de la sierra cuando se instala en la parte derecha de la
mesa de sierra (Fig. N).
7
9
Fig. M
