8. Utilisation de l'interrogateur
Fil disponible
Remarque : Le système de protection doit toujours être utilisé pour ce type de connexion. Une autorisation
d'intervention sur appareil sous tension est requise pour cette procédure.
Procédez comme suit pour connecter l'interrogateur via le système de protection :
1. Isolez toutes les sources d'alimentation.
2. Retirez la protection du boîtier de raccordement.

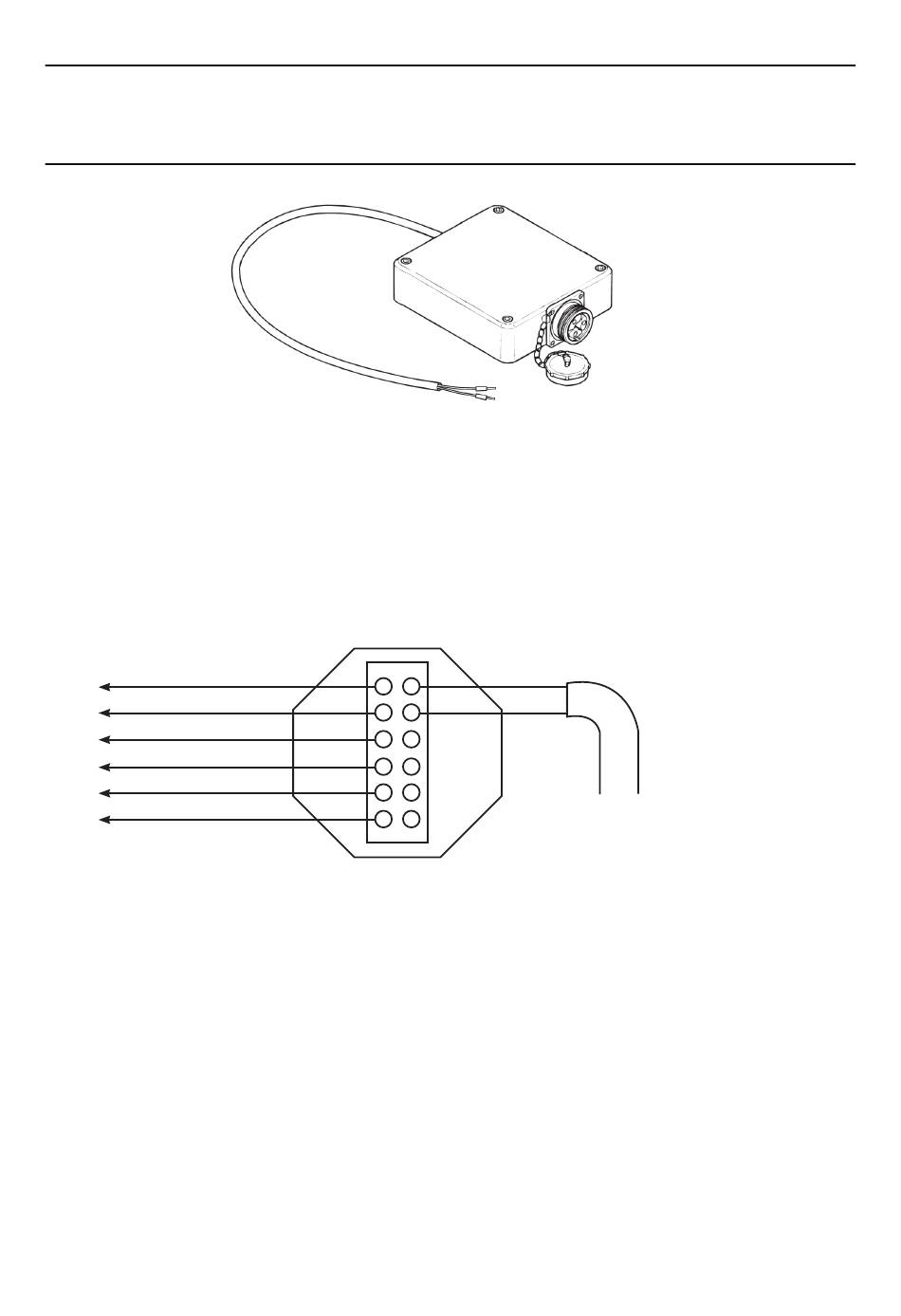

3. R accordez le fil disponible du système de protection SHC aux bornes de communication du boîtier,
comme illustré ci-dessous :
Orange RS485 A
Bleu RS485 B
Noir 0 V
Blanc 4-20 mA
Rouge +24 V
Vert/Jaune TERRE
4. Raccordez l'interrogateur au connecteur IS à l'extrémité du système de protection SHC.
portable SHC1
Boîtier de raccordement
36
Searchpoint Optima Plus avec sortie optionnelle HART
Connecteur IS
Marron
Bleu
Fil disponible
du système de
protection SHC
®
Instructions d'utilisation
2108M0550
