BRANCHEMENTS ELECTRIQUES DE L'INSTALLATION

IMPORTANT : tous les branchements électriques et les câblages (Fig.21) doivent être bien exécutés, dans le respect des bonnes normes d'installation
selon les réglementations de sécurité en vigueur (Directive Machines 2006/42/CE) et ils doivent être effectués par personnel technique qualifié, qui
doit formuler une analyse complète des risques et adopter les mesures opportunes de sécurité selon les normes EN 12445 et EN 12453 en remplissant
le dossier Technique.
- Le programmateur Elpro 13 exp doit être installé dans un lieu sec et abrité à l'intérieur de son boîtier. Par contre, dans l'éventualité de composants
supplémentaires, pour le fonctionnement des accessoires de commande et de sécurité, il serait bon d'installer le tout à l'intérieur d'une armoire
certifiée à usage externe (non fournie par le fabricant).
- L'alimentation au programmateur Elpro 13 exp est effectuée à l'aide de câbles électriques de section de 1 mm
des distances supérieures à 50 mètres, il est recommandé d'utiliser des câbles électriques avec des fils de section adapte pour avoir une installation
réglementaire. Pour tous les accessoires extérieurs au tableau électrique, il est possible d'utiliser des câbles électriques avec des fils de section de
2 2
1 mm ou de 0,5 mm .
2
3
4
5
6

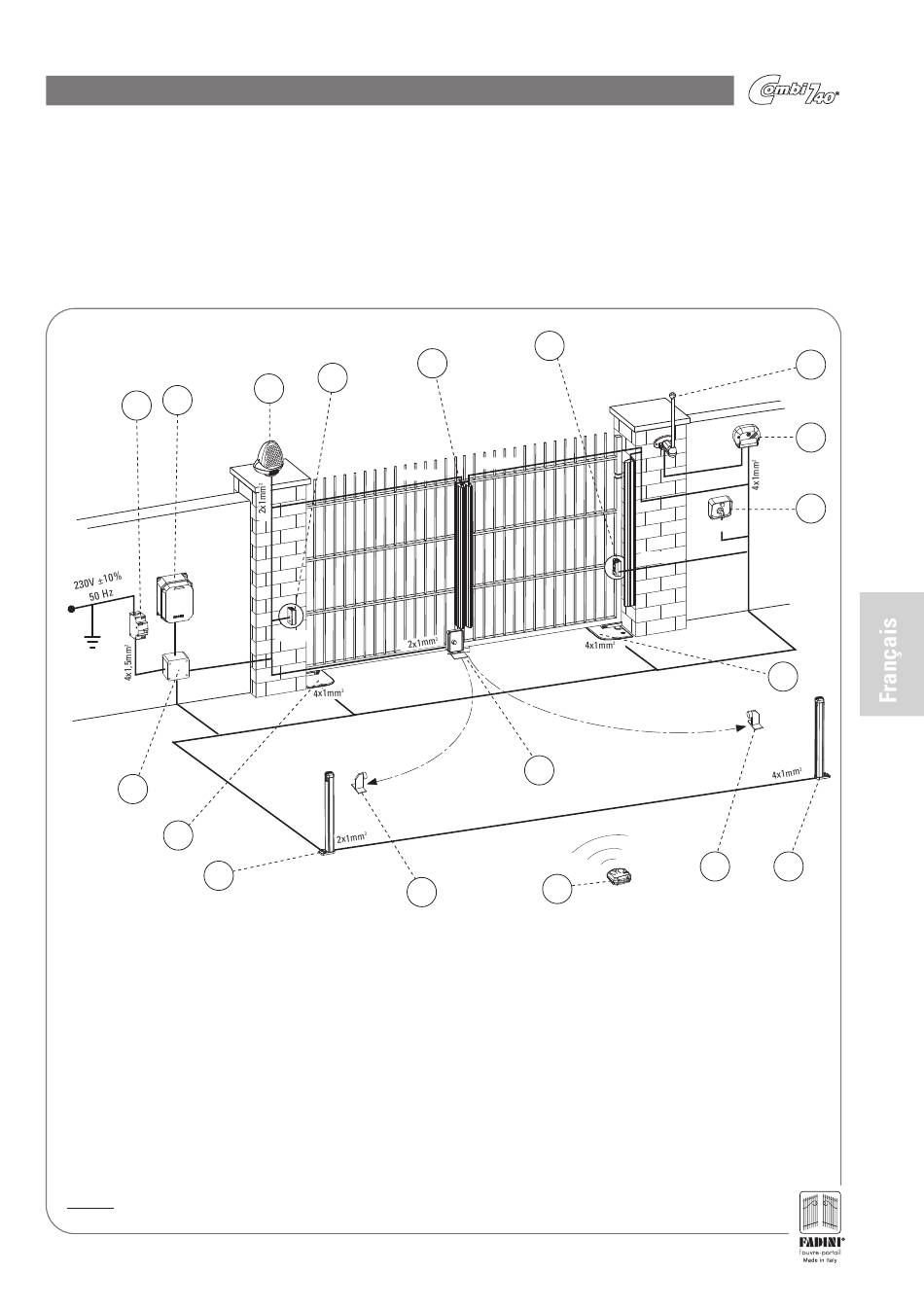

Légende :
1 - Lampe clignotante Miri 4 (cod. 4600)
2 - Programmateur électronique Elpro 13 exp (cod. 7079)
3 - Interrupteur de ligne 230 V - 50 Hz magnéto-thermique différentiel de 0,03 A
(non fourni par le constructeur) (au-delà des 100 m, câble de sect. 2,5 mm)
4 - Boîtier de dérivation (non fourni par le fabricant)
5 - Combi 740 Gauche
6 - Photocellule (interne) Projecteur Trifo 11 sur potelet (cod. 108)
7 - Butée d'arrêt en ouverture du battant Gauche (non fourni par le fabricant)
8 - Télécommande Jubi 433 (cod. 4334)
9 - Serrure électrique avec butée de rencontre des battants en fermeture
(cod. 7083)
FIG. 21
18
17
1
2x1mm 2
4x1mm
2
7
2
, pour une distance de 50m max. Pour
16
2x1mm 2
2x1mm
9
8
10 - Butée d'arrêt en ouverture du battant Droite (non fourni par le fabricant)
11 - Photocellule (interne) Récepteur Trifo 11 sur potelet (cod. 108)
12 - Combi 740 Droite
13 - Sélecteur à clé Prit 19 (cod. 190)
14 - Radio récepteur Jubi 433 en saillie (cod. 4330)
15 - Antenne Birio A8 (cod. 4605)
16 - Photocellule (externe) Projecteur Trifo 11 (cod. 107)
17 - Photocellule (externe) Récepteur Trifo 11 (cod. 107)
18 - Listeau à cable mécanique 6 pcs (cod. 2077)
(2 pcs en fermeture, 2 pcs en ouverture et 2 pcs fixes sur le pilier)
