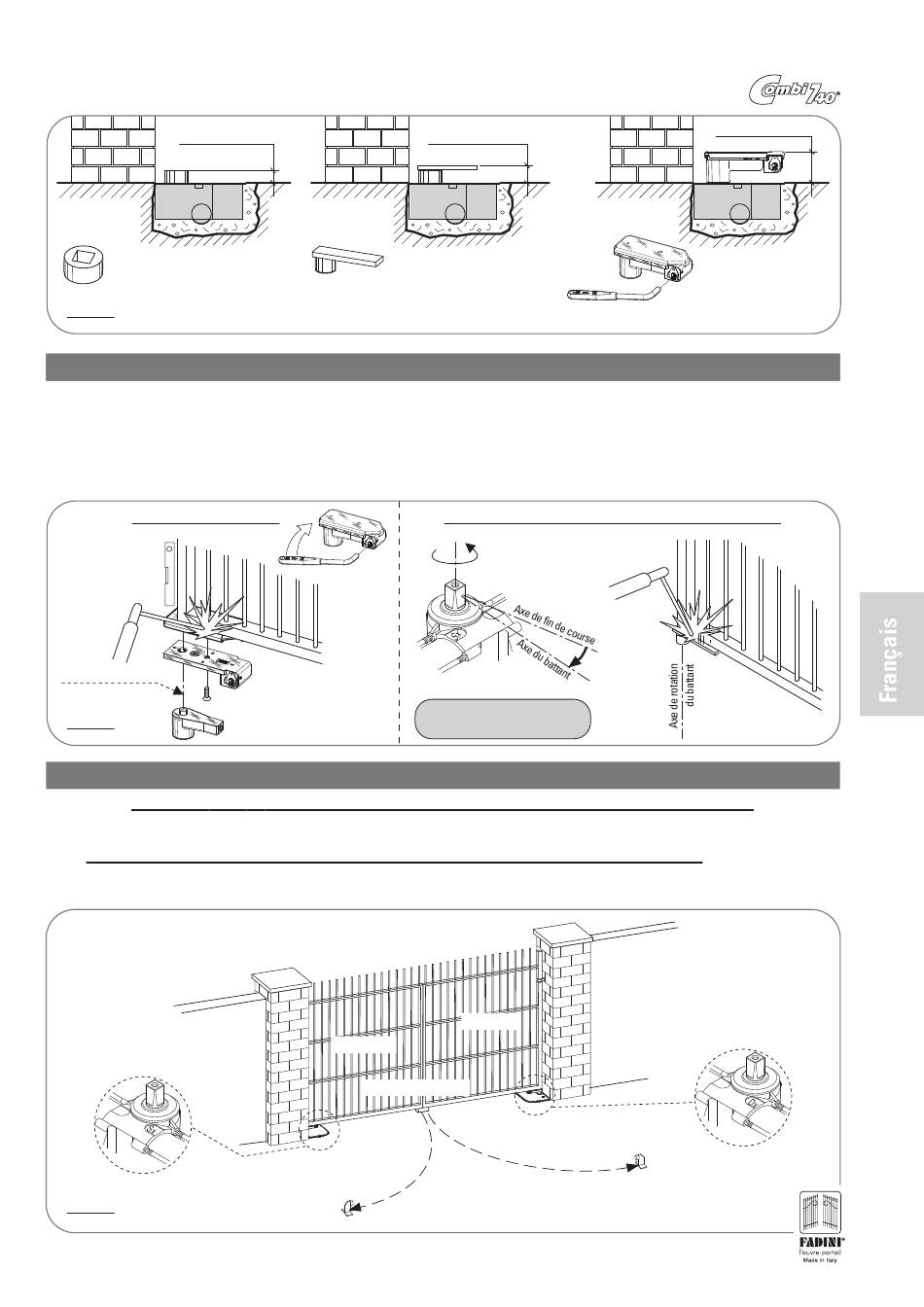

Après avoir laissé le temps au béton de se solidifier autour du Caisson, en fonction de l'application sur le battant à ouvrir vous
obtiendrez les valeurs d'encombrement suivantes (Fig.13) :
Valeur A=30mm
cod. 761
Bague carrée
FIG. 13

PREPARATION DU BATTANT : FIXATION DU DEVERROUILLAGE D'URGENCE OU DE LA BAGUE

Le montage entre le battant du portail à ouvrir et l'automatisme Combi 740 peut se faire de trois manières différentes, selon que vous disposez du système
de Déverrouillage manuel d'urgence, de la simple Plaque de soutien avec bague carrée ou du seul Embout à trou carrée. Dans tous les cas, il faut
solidement souder ces trois pièces à la base du battant, dans l'axe avec la charnière supérieure du battant (Fig.14).
La valeur indiquée sur la Fig.13, entre le Caisson et le battant qui y est placé, devient alors très importante.
IMPORTANT : la Plaque de soutien avec bague carrée et la bague carrée seulement doivent être soudées sur le battant avec l'arbre de rotation
du Combi 740 à 5° ou à 10° de rotation, avant qu'il n'arrive en fin de course (Fig.14). (Procédure de mise en place du battant)
Déverrouillage Manuel d'Urgence
Niveau
Axe de rotation
du battant
FIG. 14

INSTALLATION COMBI 740 DROITE OU GAUCHE DANS LE CAISSON

IMPORTANT : le Combi 740 Droite et Gauche est installé respectivement à droite et à gauche du portail vu de l'intérieur : la distinction
(version Droite et Gauche) est possibile grâce à l'inscription sur la base de l'arbre carré de rotation, effectuée au moment de la fabrication
en usine (Fig.15).
NOTE: Tout ce qui est décrit ci-dessus est également valable pour les installations avec portail à simple battant.
IMPORTANT : Avant d'installer et d'effectuer tous les branchements électriques des automatismes, il faut fixer au sol les butées d'arrêt
pour les battants en ouverture (à environ 5° avant le fin de course effective de l'arbre de rotation) et en fermeture.
"Sx" indique le Combi 740
Gauche
FIG. 15 Butée d'ouverture du battant Gauche
(Non fourni par le constructeur)
Valeur A=42mm
cod. 746
Bague carrée avec
piéce d'entraînement (Droite ou Gauche)
Soudure Bague carrée directement sur le battant ou avec la Plaque de soutien
Tourner de 5° - 10° , avant que l'arbre de
rotation n'arrive en fin de course.
Battant droite
Battant gauche
Butée de fermeture
Combi 740 Gauche
Rotation de l'arbre
en fin de course
de fermeture
Combi 740 Droite
Butée d'ouverture du battant droite
(Non fourni par le constructeur)
Valeur A=80mm
cod. 748
Déverrouillage
d'urgence avec bague
carrée, clé de déverrouillage
et plaque à souder (Droite
ou Gauche)
"Dx" indique le Combi 740
Droite
