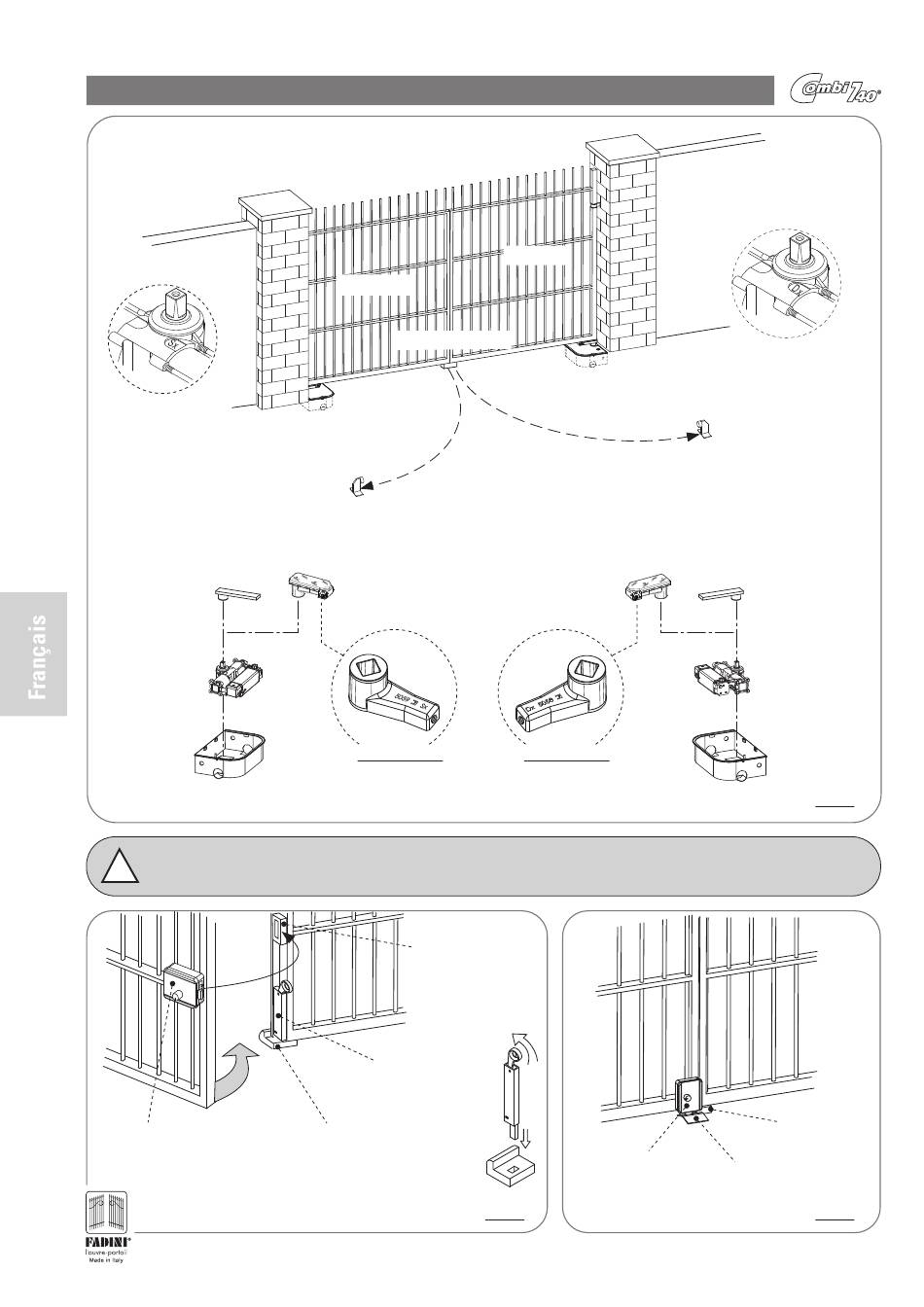

PRINCIPAUX COMPOSANTS POUR UNE INSTALLATION DE SERIE

"Sx" indique le Combi 740
Gauche
(vue de l'intérieur
du portail)
Butée d'ouverture du battant Gauche
(non fourni par le constructeur)
Piéce d'entraînement
avec bague
Gauche
Combi 740
Gauche
Caisson
Normal
Important : Pour des installations du Combi 740 ( Normal ou avec Verrouillage) avec battants longs plus de 2,0 mètres il faut toujours
installer une Serrure électrique ou bien un Verrou d'arrêt du battant : les solutions possibles sont indiquées dans les Fig.5 et Fig.6.
!
Il est conseillé d'installer, pour chaque battant, la serrure électrique en position horizontale.
Serrure électrique « horizontale »
sur le deuxième battant qui se ferme.
Cette solution est conseillée pour les
portails à un seul battant
36
Battant gauche
Butée de fermeture
Combi 740 Gauche
Déverrouillage manuel
Gauche

VUE DE DESSOUS

Gâche de la Serrure électrique
à fixer sur le premier battant
en fermeture, ou bien dans
un mur sur battant simple
Verrou d'arrêt du battant
en fermeture soudé sur le
premier battant qui se ferme
Butée de fermeture
des battants à fixer au sol
Battant droite
Combi 740 Droite
Déverrouillage manuel
Droite
VUE DE DESSOUS
Application de la
Serrure électrique
Verticale
FIG. 5
"Dx" indique le
Combi 740 Droite
(vue de
l'intérieur du portail)
Butée d'ouverture du battant Droite
(non fourni par le constructeur)
Piéce d'entraînement
avec bague
Droite
Combi 740
Droite
Caisson
Normal
FIG. 4
Butée de
fermeture des
battants
Gâche de la Serrure
électrique à fixer au sol
FIG. 6
