fadini COMBI 740 Manuel D'instructions page 10

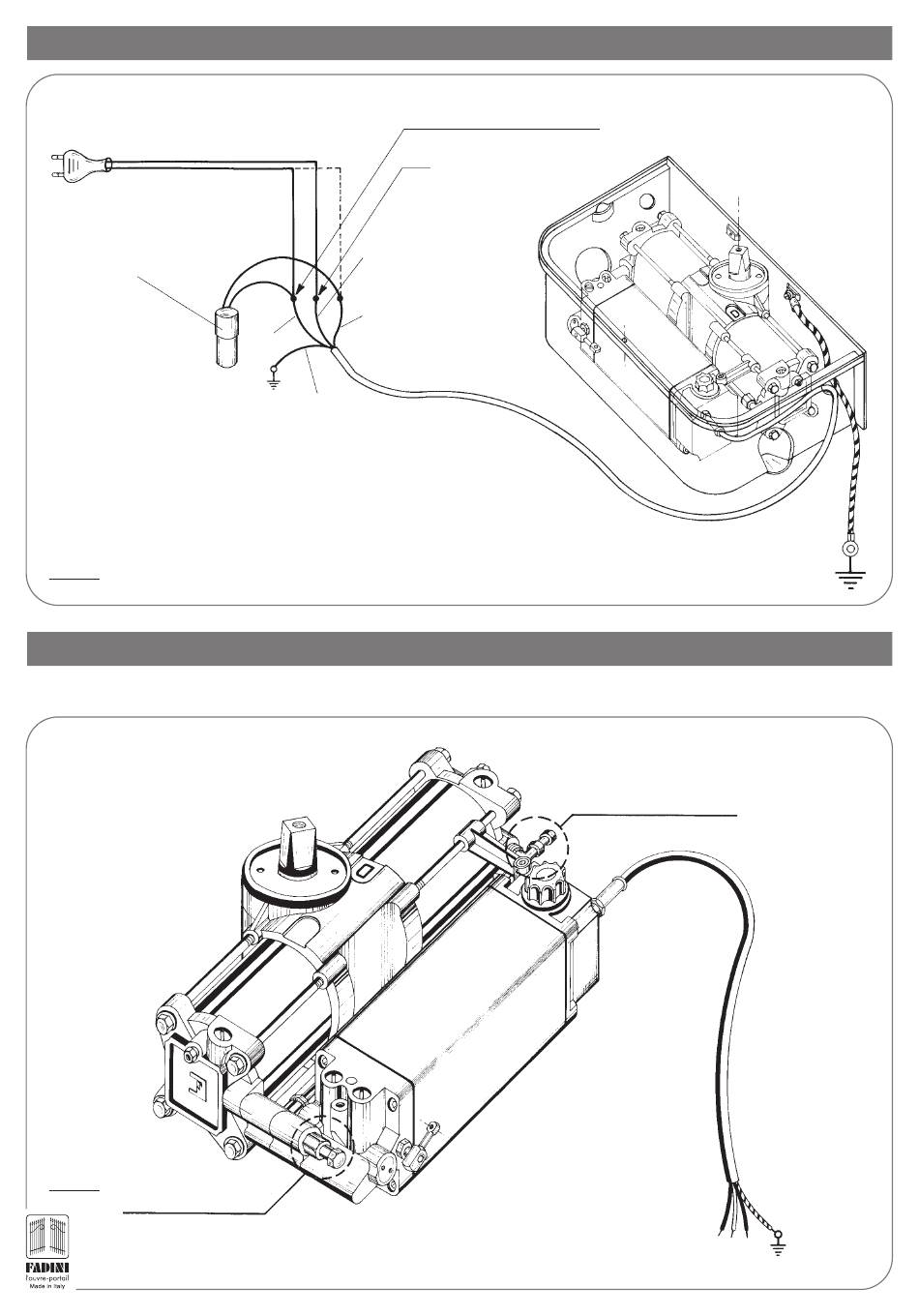

ESSAI MANUEL POUR COMBI 740
230 V 50 Hz
CONDENSATEUR
12,5 µF
FIG. 20
VERSIONS SPECIALES
REGULATEURS DE DEBIT POUR COMBI 740
FIG. 21
VIS HEXAGONALE DE REGLAGE
REGULATEUR DE DEBIT
®
10
LE BRANCHEMENT DEUX DOIT ETRE PLACE DANS
LA POSITION TROIS.
ON OBTIENT AINSI L'INVERSION DE MARCHE
BLEU
2 1 3
ROUGE
ROUGE
JAUNE/VERT
BRANCHEMENT FIXE
VIS HEXAGONALE DE REGLAGE
REGULATEUR DE DEBIT
BRANCHEZ MISE A LA
TERRE LE CAISSON
IL EST IMPORTANT
DE LAISSER LE CABLE
ELECTRIQUE LONG
NE COUPEZ PAS
