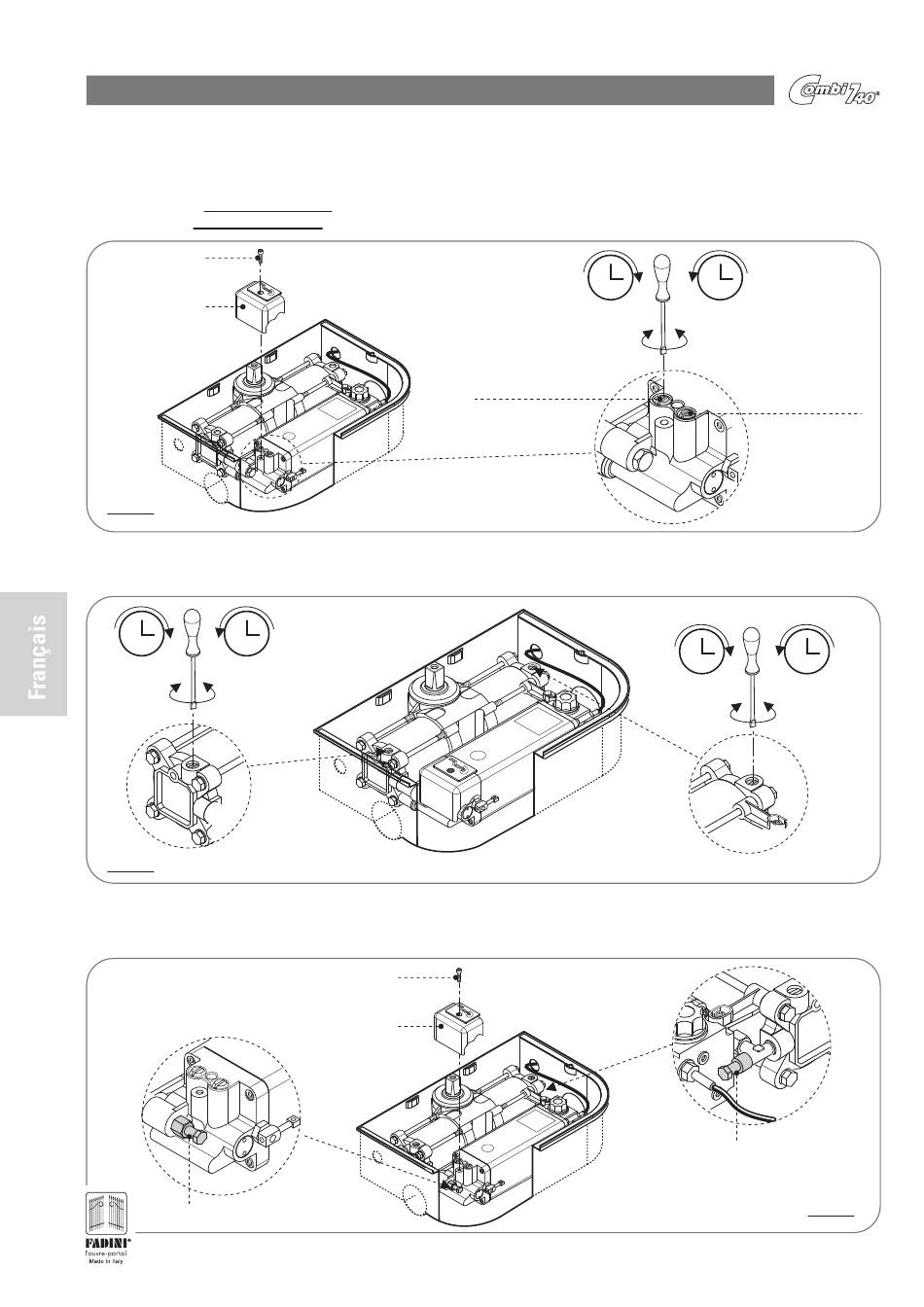

REGLAGES
REGLAGES DE LA FORCE DE POUSSEE
La sécurité anti-écrasement du Combi 740 est garantie par les vannes de pression hydraulique maximale, qui permettent un réglage de
la force de poussée précis et stable dans le temps. Celles-ci sont protégées par un carter fixé au moment de l'essai en usine ; aprés
avoir enlevé le carter de protection, en desserrant la vis Allen, il est possible de régler les vannes (Fig.23).
- Registre Rouge : visser (sens horaire) permet d'augmenter la force de poussée en Fermeture, dévisser permet de la diminuer.
- Registre Vert : visser (sens horaire) permet d'augmenter la force de poussée en Ouverture, dévisser permet de la diminuer.
Vis de fixation du
Carter
Carter de protection des
registres des vannes
FIG. 23
REGLAGES DU FREIN POUR COMBI 740 AVEC FREIN EN OUVERTURE ET EN FERMETURE
Il est possible de régler le ralentissement dans les derniers degrés de rotation du battant (environ 40 cm) (Fig.24).
12
12
11
1
11
1
2
2
10
10
9
3
9
8
4
8
7
5
7
5
6
6
Horaire : + Lent
Anti-horaire : + Rapide
FIG. 24
REGULATEUR DE LA VITESSE DU BATTANT POUR COMBI 740 AVEC REGULATEURS D'ECOULEMENT
Le régulateur d'écoulement hydraulique permet de régler la vitesse du battant dans les deux sens de déplacement, en ouverture et en
fermeture ; il est plus particulièrement conseillé pour les battants ayant une longueur supérieure à 2,50 mètres (Fig.25).
Régulateur d'écoulement
46
3
4
Vis de fixation du
Carter
Carter de protection des
registres des vannes
12
11
1
2
10
9
3
8
4
7
5
6
Horaire : + de Force
de poussée
Vis de réglage Verte: règle
la force de poussée
en ouverture
12
11
1
2
10
9
3
8
4
7
5
6
Anti-horaire : - de Force
de poussée
Vis de réglage Rouge:
règle la force de poussée
en fermeture
12
12
11
1
11
1
2
2
10
10
9
9
3
3
8
8
4
4
7
5
7
5
6
6
Horaire : + Lent
Anti-horaire : + Rapide
Régulateur d'écoulement
FIG. 25
